Toro Workman MDE Installatie-Instructies pagina 6
Adapterset voor contactpunt van 12 v
Verberg thumbnails
Zie ook voor Workman MDE:
- Gebruikershandleiding (48 pagina's) ,
- Installatie-instructies (13 pagina's) ,
- Gebruikershandleiding en installatie-instructies (13 pagina's)
Inhoudsopgave
Advertenties

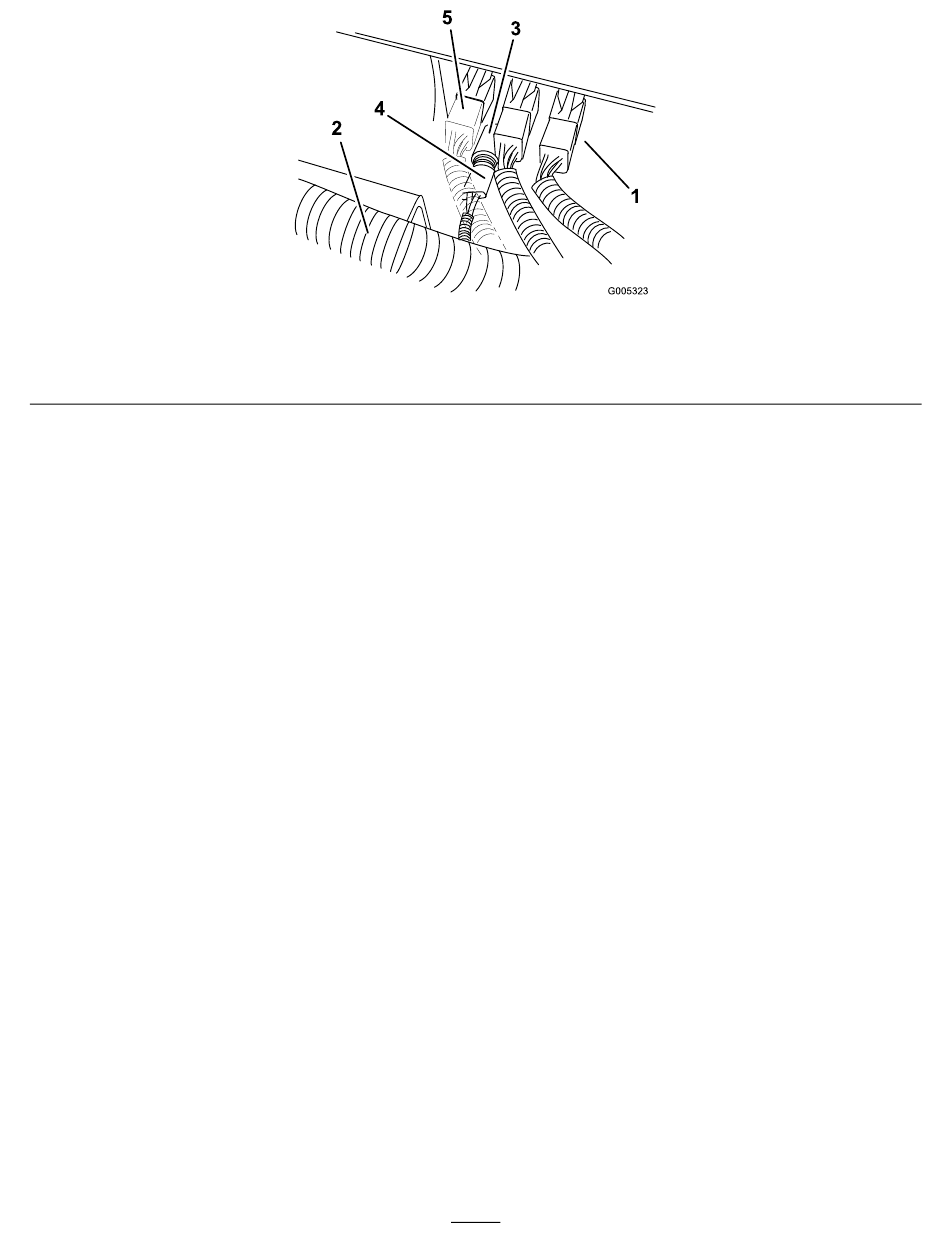

1. Onderzijde dashboard
2. Hoofdkabelboom
3. Contactpuntset
6. Sluit de twee enkele rode draden aan op de zekering in de solenoïdeplaat.
7. Op de hoofdkabelboom bevindt zich de stekker OPTIONS +48 VDC, verwijder het kapje hiervan.
8. Sluit de stekker met de markering +48 VOLTS IN op de kabelboom van de 12 V adapter aan op de stekker met
de markering OPTIONS +48 VDC op de hoofdkabelboom.
9. Plaats het kapje dat u eerder hebt verwijderd op de open stekker OPTIONS 48 VDC op de kabelboom van
de 12 V adapter.
10. Monteer de resterende lengte van de kabelboom aan de hoofdkabelboom. Gebruik plastic klembanden om de
kabelboom van de 12 V adapter aan de hoofdkabelboom.
11. Sluit de motorkap. Vergrendel deze met behulp van de sluitingen.
12. Sluit de accukabel die u eerder hebt verwijderd weer aan en breng de laadbak omlaag.
5
3
4
2
Figuur 9
4. Contactpuntstekker
5. Stekker, doorzichtig weergegeven ter illustratie
6
1
G005323
