Grasvanger
Inhoudsopgave
2.
Verwijder de 2 torx-bouten en 2 moeren van de
kap links achteraan.
Opmerking:
Voer de bovenstaande stap uit
aan 1 zijde van de machine en vervolgens aan
de andere.

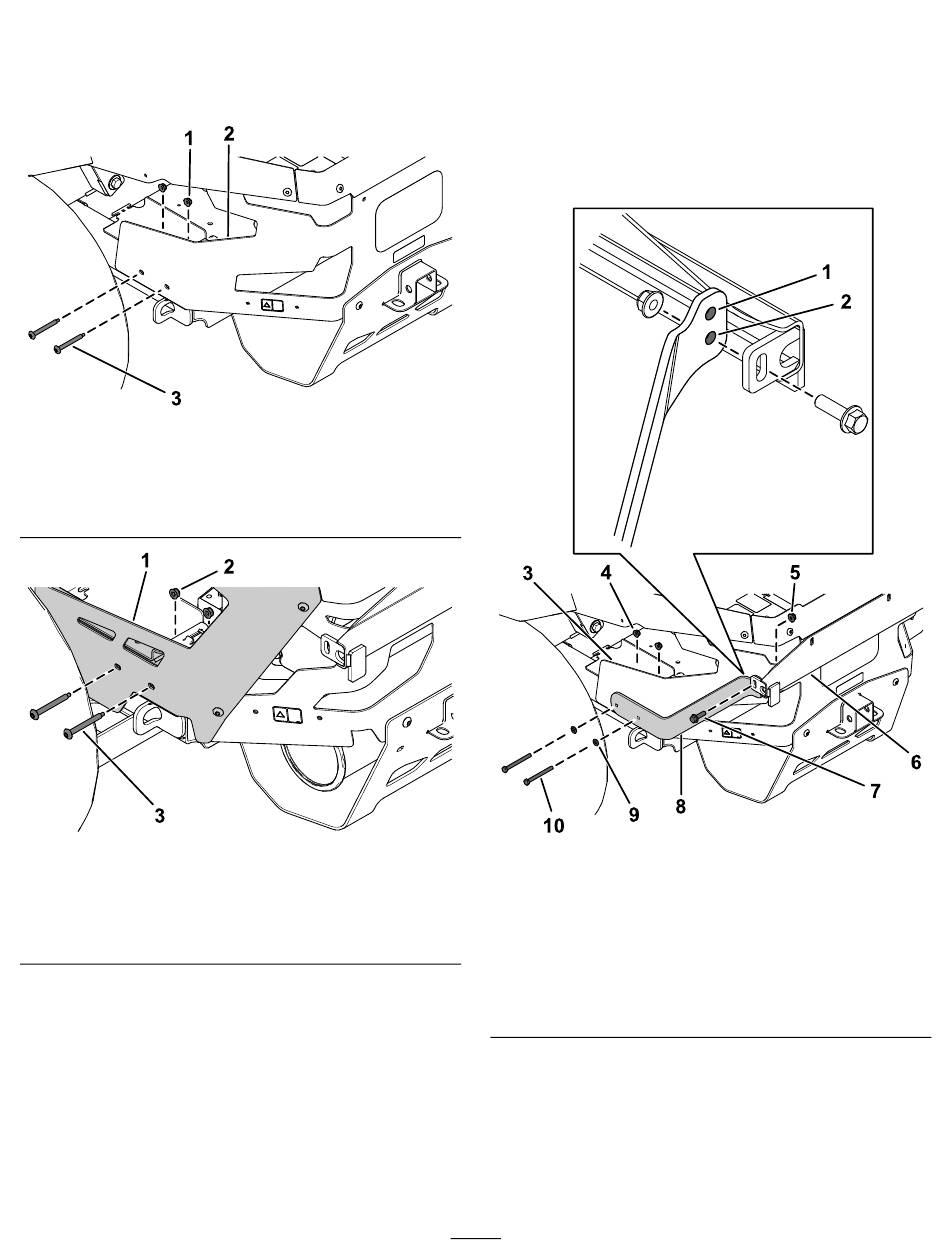

Figuur 7
Z Master 2000
1. Kap links achteraan
2. Moer
Figuur 8
Z Master 4000
1. Kap links achteraan
2. Moer
g426796
3. Torx-bout
g530170
3. Torx-bout
3.
Bevestig de linker bovenbeugel op het
scherm links achteraan en de bovenste steun;
gebruik hierbij 2 zeskantbouten (5/16" x 3¼"),
2 borgringen, 2 flensmoeren (5/16"), 1
flenskopbout (⅜" x 1¼"), en 1 borgmoer (⅜")
zoals getoond in
Opmerking:
aan 1 zijde van de machine en vervolgens aan
de andere.
1. Montagelocatie voor Z
Master 2000
2. Montagelocatie voor Z
Master 4000
3. Kap links achteraan
4. Flensmoer (5/16")
5. Borgmoer (⅜")
10
Figuur
9.
Voer de bovenstaande stap uit
Figuur 9
6. Bovenste steun
7. Flenskopbout (⅜" x 1¼")
8. Linker bovenbeugel
9. Gewone ring
10. Zeskantbout (5/16" x 3¼")
g430573
