De blazerpoelie en
riemkapbeugel monteren
Benodigde onderdelen voor deze stap:
1
Blazerpoelie
1
Poeliebeugel
3
Borgmoer (⅜")
1
Riemkapbeugel
1
Plaatmoer
2
Slotbout (¼" x ¾")
2
Borgmoer (¼")
Procedure
1.
Gebruik een ⅜" ratelsleutel in de vierkante
opening in de arm van de spanpoelie om de
druk op de veer te verminderen

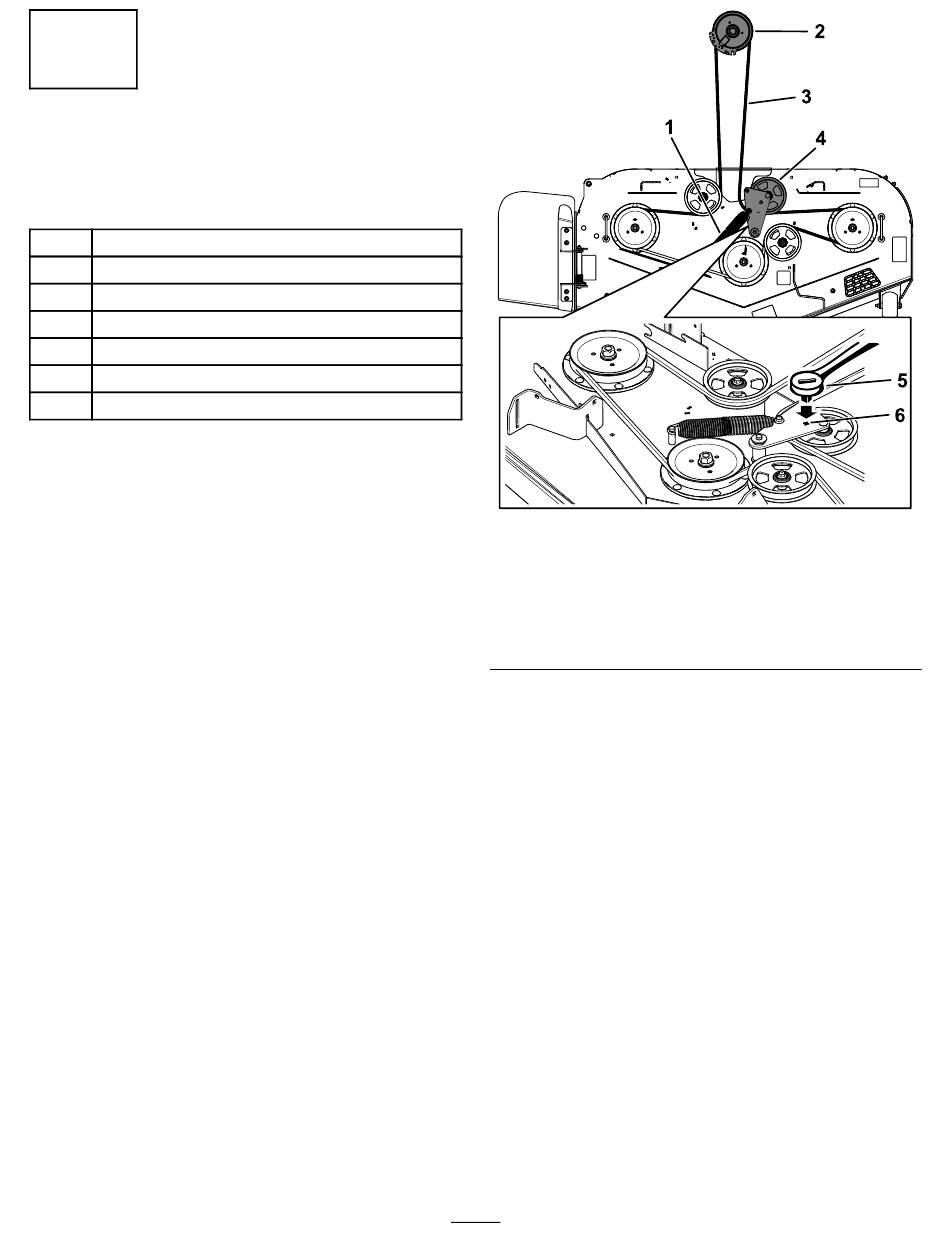

(Figuur
18).
1. Veer
2. Koppelingspoelie
3. Drijfriem van maaidek
2.
15
Figuur 18
Verwijder de riem van de maaidekpoelie aan de
rechterkant.
g334846
4. Veerbelaste spanpoelie
5. Ratelsleutel
6. Vierkante opening in de
arm van de poelie (voor de
ratelsleutel)
