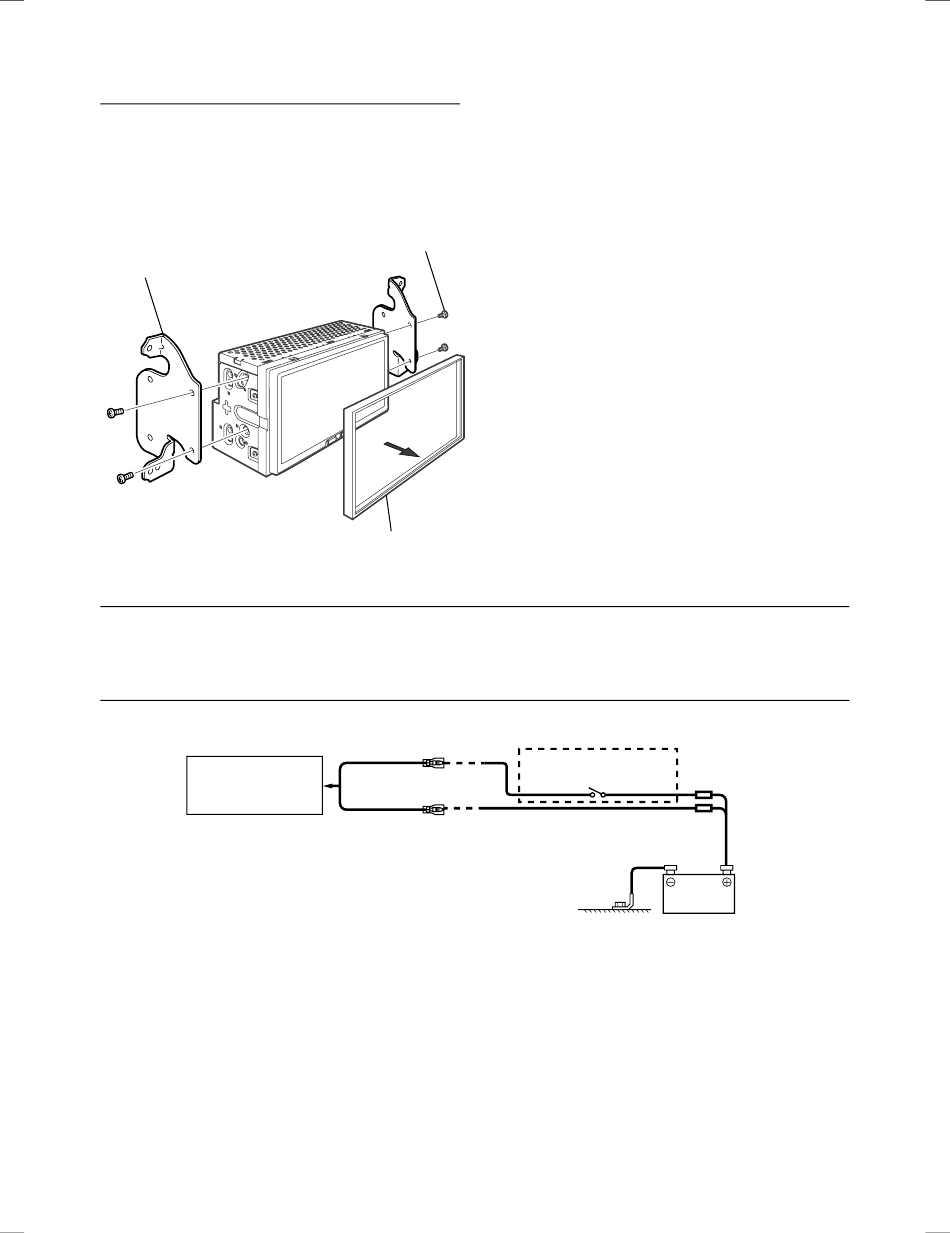

Installazione dell'unità
1
Rimuovere la mascherina dall'unità.
2
Montare la staffa di montaggio originale
sull'unità utilizzando le viti in dotazione.
Staffa di montaggio originale
Fissaggio dei cavi, ecc.
Fissare i cavi con attenzione. Prestare attenzione affinché i cavi non possano essere schiacciati e danneggiati da
parti mobili come la guida del sedile, ed evitare di collocarli vicino a elementi con bordi affilati o appuntiti.
Diagramma di collegamento dell'interruttore SPST (Venduto separatamente)
(se l'alimentazione ACC non è disponibile)
iLX-700
•
Se la vettura non è dotata di alimentazione ACC, aggiungere un interruttore SPST (Single-Pole, Single-Throw) venduto
separatamente e un fusibile venduto separatamente.
•
Lo schema di collegamento e l' a mperaggio del fusibile della figura precedente si riferiscono all'uso della sola unità
iLX-700.
•
Se il cavo di alimentazione (accensione) dell'unità iLX-700 è collegato direttamente al polo positivo (+) della batteria della
vettura, l'unità iLX-700 consuma una certa corrente (alcune centinaia di milliampere) anche quando l'interruttore è nella
posizione OFF; pertanto, la batteria si può scaricare.
8
-IT
All manuals and user guides at all-guides.com
3
4
* Se necessario, utilizzare la mascherina
Viti (M5 x 8)
(in dotazione)
Mascherina (in dotazione)*
ACC
(Rosso)
BATTERY
(Giallo)
Collegare gli altri cavi dell'unità secondo
le istruzioni dettagliate riportate nella
sezione "Collegamenti" (pagina 9).
Montaggio dell'unità su un'auto.
precedentemente rimossa.
SPST SW (Opzionale)
FUSIBILE (20A)
(Opzionale)
Batteria
FUSIBILE (5A)
(Opzionale)
