Collegamenti - Alpine Ilx-700 Snelstartgids

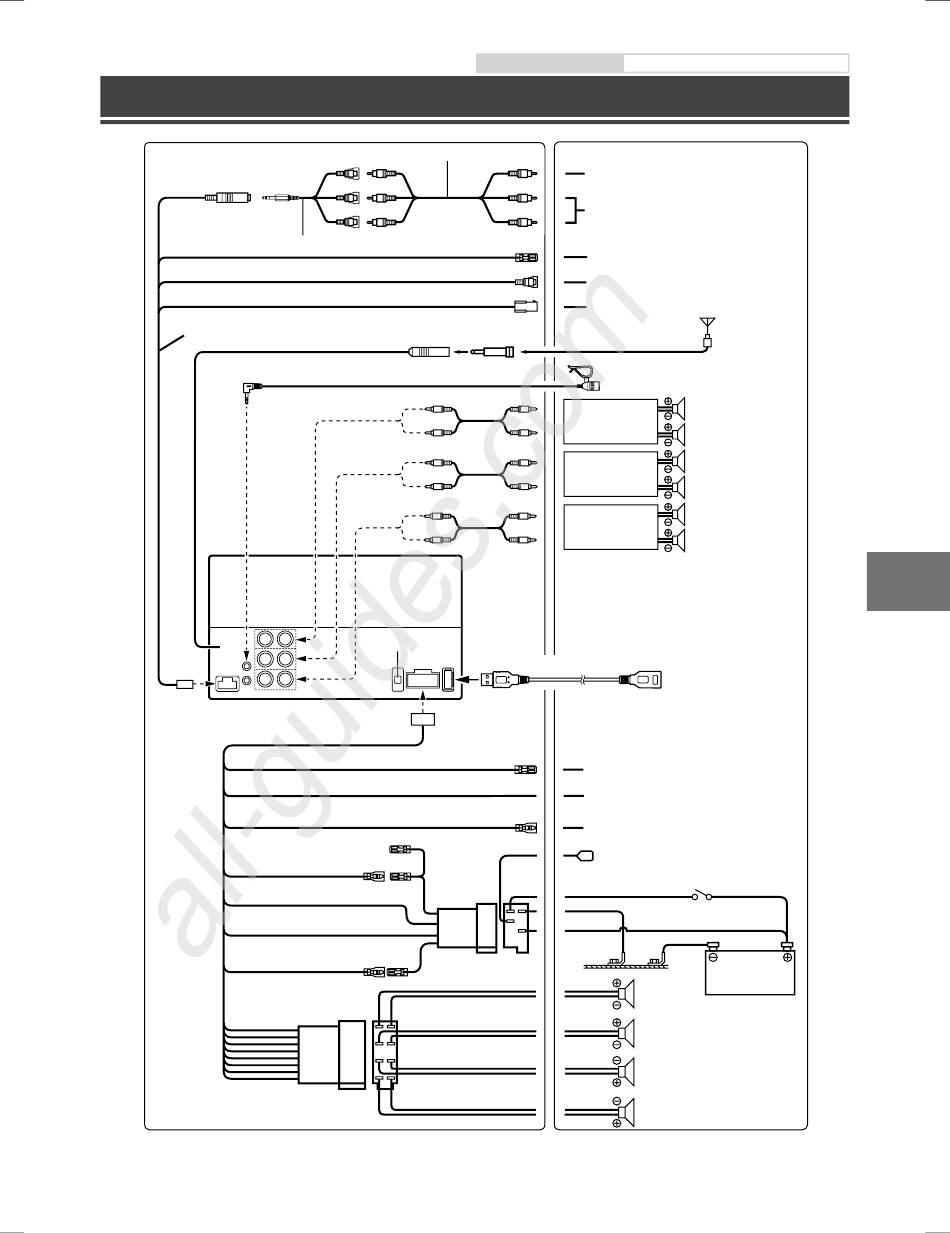

Collegamenti
AUX INPUT
*
Venduto separatamente
Cavo del AUX/CAMERA/CAN
IGNITION
(Rosso)
(Nero)
POWER ANT
BATTERY
(Giallo)
* Tenere presente che la configurazione delle prese AV mini a 4 poli non è standardizzata. Per informazioni
dettagliate consultare le Istruzioni per l'uso pubblicate sul nostro sito Web.
All manuals and user guides at all-guides.com
Venduto separatamente
REMOTE OUT
(Marrone)
CAMERA IN
10A
REMOTE TURN-ON
(Blu/Bianco)
REVERSE
(Arancione/Bianco)
PARKING BRAKE
(Giallo/Blu)
GND
(Blu)
(Verde)
(Verde/Nero)
(Bianco)
(Bianco/Nero)
(Grigio/Nero)
(Grigio)
(Viola/Nero)
(Viola)
Istruzioni per l'uso
Al terminale di uscita video
Ai terminali di uscita audio (L/R)
Al conduttore di ingresso del telecomando
Alla telecamera
Alla scatola di interfaccia CAN
Antenna
Spina antenna ISO
Microfono (In dotazione)
Amplificatore
Amplificatore
Amplificatore
Prolunga USB (In dotazione)
iPhone 5 o versione
successiva
All'amplificatore o equalizzatore
Al lato positivo del cavo del segnale delle luci
posteriori della vettura
Al conduttore del segnale del freno di
stazionamento
All'antenna elettrica
Chiave di accensione
Posteriore
sinistro
Anteriore sinistro
Anteriore destro
Posteriore destro
Collegamenti
Anteriore sinistro
Anteriore destro
Posteriore sinistro
Posteriore destro
Subwoofers
Batteria
Altoparlanti
9
-IT
Hoofdstukken
