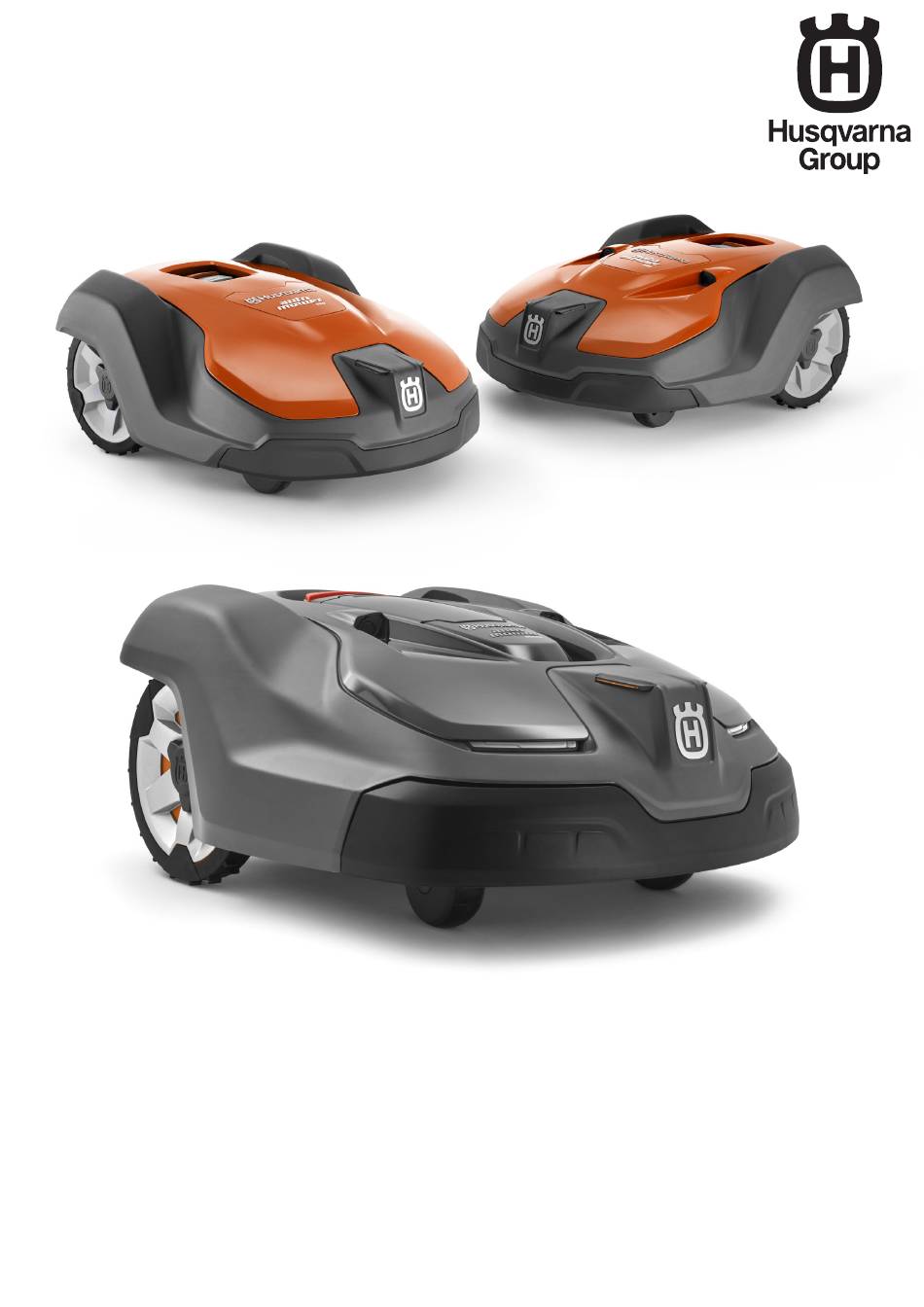

- Pagina 1 Werkplaatshandboek Husqvarna Automower ® 420/430X/430XH/440/450X/450XH/520/520H/550/550H...
- Pagina 2 Inhoud 1 Inleiding 6 Reparatie-instructies 1.1 Beschrijving van het document......4 6.1 Productoverzicht..........20 1.2 Servicegereedschappen........4 6.2 Schroeven bevestigen..........22 1.3 Technische gegevens..........4 6.3 De behuizing verwijderen en monteren....22 6.4 De bevestigingsplaten vervangen......22 6.5 De bovenste helft van het chassis verwijderen 2 Veiligheid en monteren...............
- Pagina 3 9 Vervoer, opslag en verwerking 9.1 Transport..............65 9.2 Reinigen............... 65 9.3 Winteropslag............65 9.4 Milieu-informatie...........65 9.5 Batterij verwijderen voor recyclen......65 1699 - 002 - 26.07.2021...
- Pagina 4 1 Inleiding 1.1 Beschrijving van het document Het werkplaatshandboek is bedoeld voor dealers en onderhoudspersoneel en is een aanvulling op de bedieningshandleiding. Voor het gemak wordt het volgende systeem in het werkplaatshandboek gebruikt: cursief wordt weergegeven, is tekst die op •...
- Pagina 5 2 Veiligheid 2.1 Veiligheidsdefinities OPGELET: Gebruik nooit een hogedrukreiniger om het product schoon te maken. Gebruik nooit Waarschuwingen, voorzorgsmaatregelen en oplosmiddelen voor de reiniging. opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding. 2.3.2 Bij onweer WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor Als er kans op onweer bestaat, moeten alle de gebruiker of omstanders wanneer de...
- Pagina 6 Geluidsemissie naar de omgeving. De emissies van het product staan vermeld op het productplaatje aan de binnenkant van het deksel en in de technische gegevens. Raadpleeg de bedieningshandleiding. Het is niet toegestaan om dit product als normaal huishoudelijk afval af te voeren. Zorg dat het product wordt gerecycled volgens de lokale wettelijke voorschriften.
- Pagina 7 3 Product en installatie 3.1 Belangrijkste onderdelen voor de installatie 3.4 Begrenzingslus Het robotsysteem omvat vier hoofdonderdelen: De sterkte van het A-signaal is afhankelijk van de afstand. De sterkte van het signaal is hoog vlakbij de • Robotmaaier draad. De sterkte neemt steeds meer af naarmate u zich •...
- Pagina 8 3.5 Begeleidingslus 3.7 Printplaten en sensoren De begeleidingsdraad wordt samen met het deel van de De printplaten en sensoren in het product: begrenzingslus dat de retour naar het laadstation vormt de begeleidingslus genoemd. De stroom in de begeleidingslus gaat altijd van de begeleidingsdraad naar links op het punt waar de begeleidingsdraad op de begeleidingslus is aangesloten.
- Pagina 9 3.9 Weather timer (geleidingssignaal) en de bodemplaat (F-signaal) verzendt. De signalen worden gebruikt om het product Weather timer wordt geactiveerd, past het product te besturen en het product binnen het werkgebied te automatisch de maaitijden aan, gebaseerd op hoe snel houden.
- Pagina 10 4 Speciale menu's 420/430X/430XH/440/450X/450XH De speciale menu's zijn alleen beschikbaar voor de modellen met display. Voor modellen zonder display raadpleegt u Autocheck. 4.1 Overzicht van het menu Hulpmiddelen Gereedschap Geschiedenis, Test Speciale Info Geschiedenis, Kalibratie dagteller instellingen totaal Algemeen Wielmotor Motoren Kalibratie Hoofd-...
- Pagina 11 SUB : De versie van het SSW-programma 3. Houd het deksel in de geopende stand en druk op • de dekselvergrendelingen. (Subdevice Software). COM : De versie van het • ® communicatieprintplaatprogramma (Automower Connect). U.SONIC : De versie van het programma voor de •...
- Pagina 12 SIMs : Er worden geen gegevens verzonden. • Automower Connect probeert gegevens te 4.4.1.5 Hulpmiddelen - Info - Ultrasoon verzenden, maar de Husqvarna-server ontvangt Hulpmiddelen - Info - Ultrasoon toont: Het menu niets. U.SONIC : De versie van het programma voor de •...
- Pagina 13 RSSI : De signaalsterkte van de GPRS-ontvangst, • moment dat het product werd aangekoppeld. tussen 0-98. Hoe hoger de waarde, hoe beter de Afhankelijk van de installatie en het werkgebied is ontvangst. De waarde moet hoger zijn dan 10 voor 10-20% zoektijd van de totale looptijd normaal.
- Pagina 14 dagwaarde kunnen alle waarden worden gereset, net Motor voor maaihoogte : • als voor een dagteller in een auto. 1. Druk op de knop OK om de test van de motor voor de maaihoogte te starten. De maaischijf 4.4.4 Hulpmiddelen - Test beweegt omhoog en omlaag.
- Pagina 15 links-rechts , links , rechts of 1. Selecteer de sensoren kantelsensor te kalibreren. Plaats het product op UIT om dezelfde informatie als in Hulpmiddelen - een horizontaal oppervlak en start de kalibratie. Info - Ultrasoon te zien voor de geselecteerde optie. Maaihoogtekalibratie : De maaihoogtekalibratie kan •...
- Pagina 16 4.6 De pincode ophalen 1. Houd in de invoermodus voor pincode de knop 9 gedurende 3 seconden ingedrukt. Op het display wordt een combinatie van 12 letters en het serienummer van het product weergegeven. Let op: Als het product is vergrendeld vanwege een onjuist ingevoerde pincode, moet u wachten voordat u het opnieuw probeert.
- Pagina 17 5 Servicegereedschap Autocheck 5.2 Product stoppen Autocheck 3 is een pc-hulpmiddel dat is ontwikkeld voor de service van de robotmaaiers van de Husqvarna 1. Verwijder de serviceplug. Group. Het is een hulpmiddel voor het oplossen van problemen en een database van verkochte producten en servicegeschiedenis.
- Pagina 18 5.3.1 Thuis worden gevonden. Aanvullende logboekboekfuncties worden continu geïmplementeerd. Wanneer het product is aangesloten op Autocheck, Thuis . wordt een overzicht weergegeven in het menu 5.3.7 Documenten Aanbevolen acties worden ook weergegeven, Wanneer een verbinding tussen een product en bijvoorbeeld aanbevolen firmware-updates. Autocheck wordt gemaakt, wordt alleen de relevante 5.3.2 Autotest technische documentatie voor dat model weergegeven.
- Pagina 19 5.4.2 Een geblokkeerde hoofdprintplaat programmeren 1. Zet de hoofdschakelaar in stand 2. Sluit de USB-kabel aan op het product en de computer. 3. Start Autocheck. 4. Til het product aan de voorkant op en houd het omhoog tot de tilsensor wordt geactiveerd. 5.
- Pagina 20 6 Reparatie-instructies In dit hoofdstuk wordt beschreven hoe reserveonderdelen moeten worden gerepareerd en vervangen. Raadpleeg de geïllustreerde onderdelenlijst (IPL) op de Support-website van de fabrikant. 6.1 Productoverzicht 6.1.1 Het behuizingssysteem Het behuizingssysteem is mechanisch gestructureerd rond de volgende modules: Let op: Het behuizingssysteem verschilt per model. Niet alle modellen hebben alle onderdelen in de lijst.
- Pagina 21 1. Joystick, achter 2. Joystick, voor 3. Bovenste deel chassis Let op: Er zit een afdichtstrip tussen de bovenste en de onderste helft van het chassis. Vervang de afdichtstrip altijd wanneer het product is geopend. 6.1.4 Het onderste chassis De onderste helft van het chassis is mechanisch gestructureerd rond de volgende modules: 1.
- Pagina 22 6.2 Schroeven bevestigen 5. Alleen voor 450X/450XH/550/550H: trek de rubberen doorvoertule naar buiten en verwijder de Het is belangrijk om de schroeven correct te bevestigen. ultrasone kabel. Onjuist bevestigde schroeven kunnen het product beschadigen. De schroefmaat is Torx 20 als er geen 6.
- Pagina 23 3. Monteer de nieuwe bevestigingsplaat. Plaats de 3. Verwijder het garantiezegel op het scheidingspunt bevestigingsplaat onder het rubberen onderdeel. tussen de helften van het chassis aan de rechterkant. 4. Til de voorkant van de bovenste helft van het 4. Til de voorkant van de bovenste helft van het chassis op.
- Pagina 24 9. Zorg ervoor dat u de kabels in de kabelhouders OPGELET: Vervang de afdichtstrip telkens plaatst wanneer u de kabels aansluit. De kabels op wanneer u de bovenste helft van het chassis hun plaats in de bovenste helft van het chassis monteert.
- Pagina 25 5. Alleen voor 520/520H/550/550H: verwijder de 3 b) Voor modellen520/520H/550/550H: Verwijder de schroeven van de bovenste helft van het chassis. 10 schroeven waarmee de bovenkap aan de behuizing is bevestigd. 3. Verwijder de klemmen aan de onderkant van de 6. Til de middenconsole voorzichtig op. behuizing en trek de bovenkap naar buiten.
- Pagina 26 6.8 De achterbumper vervangen 6.10 Het toetsenbord vervangen 420/430X/ 430XH/440/450X/450XH De behuizing 1. Verwijder de behuizing. Zie verwijderen en monteren op pagina 22 . De behuizing 1. Verwijder de behuizing. Zie verwijderen en monteren op pagina 22 . 2. Verwijder de 4 schroeven waarmee de achterbumper aan de behuizing is bevestigd.
- Pagina 27 6.13 De hoofdschakelaar vervangen 3. Druk op de klem onder de behuizing om de koplamp los te maken. De behuizing 1. Verwijder de behuizing. Zie verwijderen en monteren op pagina 22 . 2. Verwijder de bovenste helft van het chassis. Zie bovenste helft van het chassis verwijderen en monteren op pagina 23 .
- Pagina 28 7. Monteer in omgekeerde volgorde van verwijderen. 6.15 De voorste joysticks vervangen De behuizing 1. Verwijder de behuizing. Zie verwijderen en monteren op pagina 22 . 2. Verwijder de bovenste helft van het chassis. Zie bovenste helft van het chassis verwijderen en monteren op pagina 23 .
- Pagina 29 6.16 De achterste joysticks vervangen 5. Verwijder de tapbout (dopsleutel 13). De behuizing 1. Verwijder de behuizing. Zie verwijderen en monteren op pagina 22 . 2. Verwijder de 4 schroeven waarmee de achterste joysticks aan de bovenste helft van het chassis zijn bevestigd.
- Pagina 30 4. Verwijder de kabeldoorvoertule en koppel de kabel 7. Verwijder het tandwiel. De stopknop wordt aan de los van de HMI-printplaat. achterkant ontgrendeld. 5. Verwijder de 4 schroeven voor de houders. 8. Verwijder de vergrendelingsset. 6. Verwijder de houders. 9. Vervang de vergrendelingsset of de stopknop. 10.
- Pagina 31 4. Verwijder de schroef en verwijder het huis. 1. Hoofdprintplaat 2. HMI-printplaat ® 3. Communicatieprintplaat (Automower Connect en GPS-module), 420/440 alleen als accessoire 4. Printplaat voorste lus 5. Printplaat botsing vooraan 6. Printplaat botsing achteraan 7. Tilsensor printplaat 8. Printplaat maaihoogte 9.
- Pagina 32 6.19.2 HMI-printplaat vervangen OPGELET: Koppel altijd eerst de voedingskabel los om stroompieken te De behuizing 1. Verwijder de behuizing. Zie voorkomen die de printplaten of de accu verwijderen en monteren op pagina 22 . kunnen beschadigen. 2. Verwijder de bovenste helft van het chassis. Zie bovenste helft van het chassis verwijderen en 5.
- Pagina 33 6.19.4 De SIM-kaart vervangen, 420/440 alleen als Let op: De communicatieprintplaat bevat een e-SIM. In accessoire sommige markten wordt in de plaats hiervan een aparte SIM-kaart gebruikt. Voor communicatieprintplaten die een aparte SIM-kaart in plaats van een e-SIM hebben. De behuizing 1.
- Pagina 34 3. Duw de klemmen naar de ultrasone sensoren en til 6.19.7 De printplaat van de voorste lus vervangen deze op. De voorste lussensoren zijn ingebouwd in de printplaat van de voorste sensoren. De sensoren kunnen niet apart worden vervangen. De printplaat van de voorste sensoren moet als eenheid worden vervangen.
- Pagina 35 3. Ontkoppel de kabel uit de printplaat van de tilsensor. 4. Druk met een platte schroevendraaier op de klem en trek de houder eruit. 4. Druk op de klem en verwijder de printplaat van de tilsensor. 5. Druk met een platte schroevendraaier op de klemmen om de printplaat van de botssensor te verwijderen.
- Pagina 36 4. Druk op de klemmen met een platte 3. Koppel de accukabel/kabels los van de schroevendraaier en trek de printplaat van de hoofdprintplaat. achterste botssensor omlaag om deze te verwijderen. 5. Monteer in omgekeerde volgorde van verwijderen. 6.20 Het accusysteem WAARSCHUWING: Gebruik alleen originele accu's die door de fabrikant worden 4.
- Pagina 37 4. Verwijder de laadplaatjes en de kabel van de laadplaatjes. 5. Monteer in omgekeerde volgorde van verwijderen. 7. Verwijder de accu uit de accuhouder. 8. Plaats een nieuwe originele Husqvarna accu/accu's 6.21 Het maaisysteem in de accuhouder. 6.21.1 De maaimotor vervangen 9.
- Pagina 38 5. Verwijder de 3 schroeven waarmee de glijplaat is 3. Ontkoppel de kabel voor de motor voor de bevestigd. maaihoogteafstelling uit de printplaat voor de maaihoogte. 4. Verwijder de schroef en houder voor de printplaat voor de maaihoogte. 6. Verwijder de schroef (inbussleutel 4) waarmee het lager is bevestigd.
- Pagina 39 van reserveonderdelen zijn mogelijk niet alle stappen 7. Verwijder de buitenkant van het wiel en de band van nodig. het wiel. De behuizing 1. Verwijder de behuizing. Zie verwijderen en monteren op pagina 22 . 2. Verwijder de bovenste helft van het chassis. Zie bovenste helft van het chassis verwijderen en monteren op pagina 23 .
- Pagina 40 10. Verwijder het kogellager, de afdichting en de 6.23.1 De achterwielen vervangen afscherming. 1. Verwijder de naafdop. 2. Verwijder de moer (dopsleutel 24) en de onderlegring. 11. Monteer in omgekeerde volgorde van verwijderen. Let op: Vervang de borgring. Een gebruikte borgring geeft geen goede vergrendeling nadat deze van de as is verwijderd.
- Pagina 41 De achterwielen vervangen 4. Voor 430X/430XH/450X/450XH: verwijder de 4. Verwijder het wiel. Zie op pagina 40 . wielkap. 5. Verwijder de 4 schroeven voor de wielmotor. 5. Voor standaardwielen: verwijder de binnenkant van de wielkap met een platte schroevendraaier. 6. Verwijder de wielmotor. 7.
- Pagina 42 6. Plaats de nieuwe borstel in de houder. 7. Verwijder de 4 schroeven aan de onderkant van de bodemplaat om de laadtoren te verwijderen. 7. Monteer in omgekeerde volgorde van verwijderen. 6.24 Laadstation Het laadstation bestaat uit een bodemplaat en een laadtoren met de printplaat van het laadstation en de contactplaatjes.
- Pagina 43 3. Druk op de 2 klemmen om de printplaat te 3. Verwijder de contactplaatjes (A) en de veren (B). verwijderen. 4. Verwijder de doorvoertule en leid de kabels door de opening. 4. Bevestig de nieuwe printplaat. 5. Monteer in omgekeerde volgorde van verwijderen. Let op: Zorg ervoor dat de kabels naar de voeding zich in de kabelhouders achter de printplaat 6.25 Schroeven in kunststof monteren...
- Pagina 44 Om ervoor te zorgen dat de schroefdraden in de Schroefdraadplug monteren in een versleten kunststof kunststof onderdelen niet beschadigd raken: schroefdraad: 1. Draai de schroef voorzichtig linksom tot deze 1. Maak de opening groter met een 6,6 mm boor tot aangrijpt in het bestaande schroefdraad in het een diepte die overeenkomt met de plug.
- Pagina 45 zit tussen de middenconsole en de bovenste helft van het chassis en de andere tussen de onderste helft en de bovenste helft van het chassis. Beide afdichtstrips moeten op dezelfde manier worden vervangen. OPGELET: Er moet een afdichtstrip van 5 mm worden gebruikt.
- Pagina 46 7 Service 7.1 Onderhoudsschema De onderstaande tabel bevat een checklist met punten en stappen die bij een onderhoudsbeurt van het product moeten worden uitgevoerd. Actie Uitleg Firmware op pagina 18 . Firmware-update Als er firmware beschikbaar is in Autocheck, werkt u het product bij met de nieuwe firmware. Autotest Voer een volledige Autotest uit in Autocheck.
- Pagina 47 Actie Uitleg Stootbuffers Schroefbevestigingen op pagina 47 . Controleer en reinig de stootbuffers. Controleer het aanhaalmoment van de stootbuffers voor en achter. Schroefbevestigingen op pagina 47 . Chassisschroeven Controleer het aanhaalmoment van de chassis- schroeven. Messen Onderhoud - De messen vervangen in de bedieningshandleiding.
- Pagina 48 Het aanhaalmoment moet worden bereikt, anders is er geen goede afdichting tegen vocht, enz. Bevestiging Bevestigingsmateriaal Gereedschap Aanhaalmo- ment (Nm) Bovenste op onderste helft van chassis Schroef, 5 x 16 mm Torx 20 Bovenkap op behuizing (430X/430XH/ Schroef, grijs, 4 x 14 mm Torx 20 450X/450XH/520/520H/550/550H) Voorbumper op behuizing (430XH/450XH/...
- Pagina 49 Bevestiging Bevestigingsmateriaal Gereedschap Aanhaalmo- ment (Nm) Laadstation, klep Schroef, grijs, 4 x 14 mm Torx 20 Laadstation, frame Schroef, grijs, 4 x 14 mm Torx 20 Laadstation, contactstrips Schroef, grijs, 4 x 14 mm Torx 20 Laadstation, bodemplaat en behuizing Schroef, grijs, 4 x 14 mm Torx 20 *voor 420/430X/440/450X/520/550...
- Pagina 50 8 Probleemoplossing 8.1 Meldingen De onderstaande tabel bevat storingen en informatieberichten die kunnen worden weergegeven in het product. Hier vindt u verwijzingen naar menu's in het product, maar in veel gevallen kan ook Autocheck worden gebruikt. Let op: Raadpleeg de bedieningshandleiding voor meer informatie over het oplossen van storingen. Meldin- Nummer Melding...
- Pagina 51 Meldingen Nummer Melding Oorzaak Actie Geen lussignaal Begrenzingsdraad gebroken. Controleer het signaal van de LED op Lussignaal op pagi- het laadstation. Zie na 62 . De begrenzingsdraad is niet aangeslo- Controleer of de aansluitklemmen van ten op het laadstation de begrenzingsdraad correct zijn aan- gesloten op het laadstation.
- Pagina 52 Meldingen Nummer Melding Oorzaak Actie 13/78 Geen aandrijving Het product is ergens in vastgelopen. Maak het product los en neem de oor- zaak van het niet kunnen bewegen weg. Als nat gras de oorzaak is, wacht dan tot het gazon weer droog is voor- dat u het product opnieuw gebruikt.
- Pagina 53 Meldingen Nummer Melding Oorzaak Actie 22/23 Aandrijfwielprobleem, De wielmotor is defect Controleer de werking van de wielmo- rechts/links toren bij stationair draaien. Hoofd- De hoofdprintplaat is defect Vervang de hoofdprintplaat. Zie printplaat vervangen op pagina 31 . De bekabeling naar de wielmotor is be- Controleer of de schade kan worden schadigd hersteld.
- Pagina 54 Meldingen Nummer Melding Oorzaak Actie Maaier gekanteld Het product is meer gekanteld dan de Verplaats het product naar een vlak ge- maximale hoek. bied. 35/36 Wielmotor overbelast, Er zit gras of iets anders rond het aan- Controleer het aandrijfwiel en verwijder rechts/links drijfwiel.
- Pagina 55 Meldingen Nummer Melding Oorzaak Actie Accu vervangen 60/61 Tijdelijk accuprobleem Accutemperatuursensor defect. Vervang de accu. Zie op pagina 36 . Verkeerd accutype (60 geeft accu A Gebruik alleen originele accu's die door aan en 61 geeft accu B aan). de fabrikant worden aanbevolen. 62/63 Accutemperatuur bui- De temperatuur in de accu is te hoog of...
- Pagina 56 Meldingen Nummer Melding Oorzaak Actie Elektronisch probleem Communicatieproblemen tussen de Start het product opnieuw op door de HMI-printplaat en de hoofdprintplaat AAN/UIT-knop uit te schakelen, 10 se- conden te wachten en vervolgens de AAN/UIT-knop in te schakelen. Zorg ervoor dat de kabel tussen de HMI-printplaat en de hoofdprintplaat goed is aangesloten.
- Pagina 57 Meldingen Nummer Melding Oorzaak Actie ® De SIM-kaart vervangen, 420/440 SIM-kaart niet gevon- Voor Automower Connect moet een alleen als accessoire op pagina 33 . SIM-kaart zijn aangebracht in het pro- duct. Hulpmiddelen - Test - GPS-naviga- Probleem met Geofen- Uw Geofence werkt niet vanwege tie (niet voor 420/440) op pagina 14 .
- Pagina 58 Meldingen Nummer Melding Oorzaak Actie MELDINGEN ZONDER FOUTCODE N.v.t. Moet handmatig laden Het product staat in de bedieningsmo- Plaats het product in het laadstation. Bijgebied . Dit gedrag is normaal en er hoeft geen verdere actie te worden ondernomen. Ultrasoon probleem (in Elektronisch probleem: Fout ext.
- Pagina 59 1. Maaien 5. Laden 2. Zoeken 6. Varia 3. De begeleidingsdraad volgen 4. Dokken Let op: Raadpleeg de bedieningshandleiding voor meer informatie over het oplossen van storingen. 8.2.1 Symptomen tijdens maaien Symptoom Oorzaak Actie Ongelijkmatig maaien Het product werkt te weinig uren per dag. Verhoog het aantal werkuren. Werkgebied te groot.
- Pagina 60 Symptoom Oorzaak Actie Het product rijdt in een kleine De tandwielkast van de wielmotor slipt. Controleer de werking van de wielmoto- cirkel of één wiel blokkeert bij ren bij stationair draaien. De accuspan- het draaien, in plaats van ach- ning moet meer dan 18 V zijn in deze teruit te draaien.
- Pagina 61 8.2.3 Symptomen tijdens dokken Symptoom Oorzaak Actie Het product detecteert het F- Vuil/bladafval/gras in het laadstation Reinig het laadstation. signaal, maar kan niet dokken zorgt ervoor dat de laadstrip van het pro- duct geen contact kan maken met de laadstrip van het laadstation. Storing in de printplaat van het laadstati- Vervang de printplaat van het laadstati- De printplaat in het laadstation...
- Pagina 62 8.2.4 Symptomen tijdens opladen Symptoom Oorzaak Actie accutest uit om de capaciteit Zowel de maaitijd als de laad- Lage accucapaciteit. Voer een Autotest op tijd is korter dan normaal van de accu te bepalen. Zie pagina 18 . Het product verlaat nooit het De parkeermodus is geactiveerd.
- Pagina 63 8.3.1 Problemen met het lussignaal oplossen 8.3.1.3 Blauw knipperend licht Een blauw knipperend licht duidt waarschijnlijk op een Begin altijd met het controleren van de LED op het breuk in de begrenzingslus. laadstation. Deze geeft meestal goed aan waar u met het oplossen van problemen moet beginnen.
- Pagina 64 8.3.1.6 Constant rood licht 8.5.2 Accutest evalueren Een rood licht dat continu brandt duidt waarschijnlijk op De accu van 420/520/520H heeft een accucapaciteit van een storing in de printplaat of een verkeerde voeding in 3,2 Ah, maar wordt opgeladen tot een maximum van 2,6 het laadstation.
- Pagina 65 9 Vervoer, opslag en verwerking 9.1 Transport • Bewaar het product in een droge, vorstvrije ruimte. • Laat het product met alle wielen op een vlakke De meegeleverde Li-ion-accu's voldoen aan de ondergrond staan tijdens opslag of gebruik een wettelijke vereisten voor gevaarlijke goederen. originele wandhanger.
- Pagina 66 66 - Vervoer, opslag en verwerking 1699 - 002 - 26.07.2021...
- Pagina 67 1699 - 002 - 26.07.2021 Vervoer, opslag en verwerking -...
- Pagina 68 ORIGINELE INSTRUCTIES Wij behouden ons het recht voor zonder aankondiging vooraf wijzigingen aan te brengen. Copyright © 2021 Husqvarna AB. Alle rechten voorbehouden. 114 13 61-36 www.husqvarna.com 2021-07-26...
