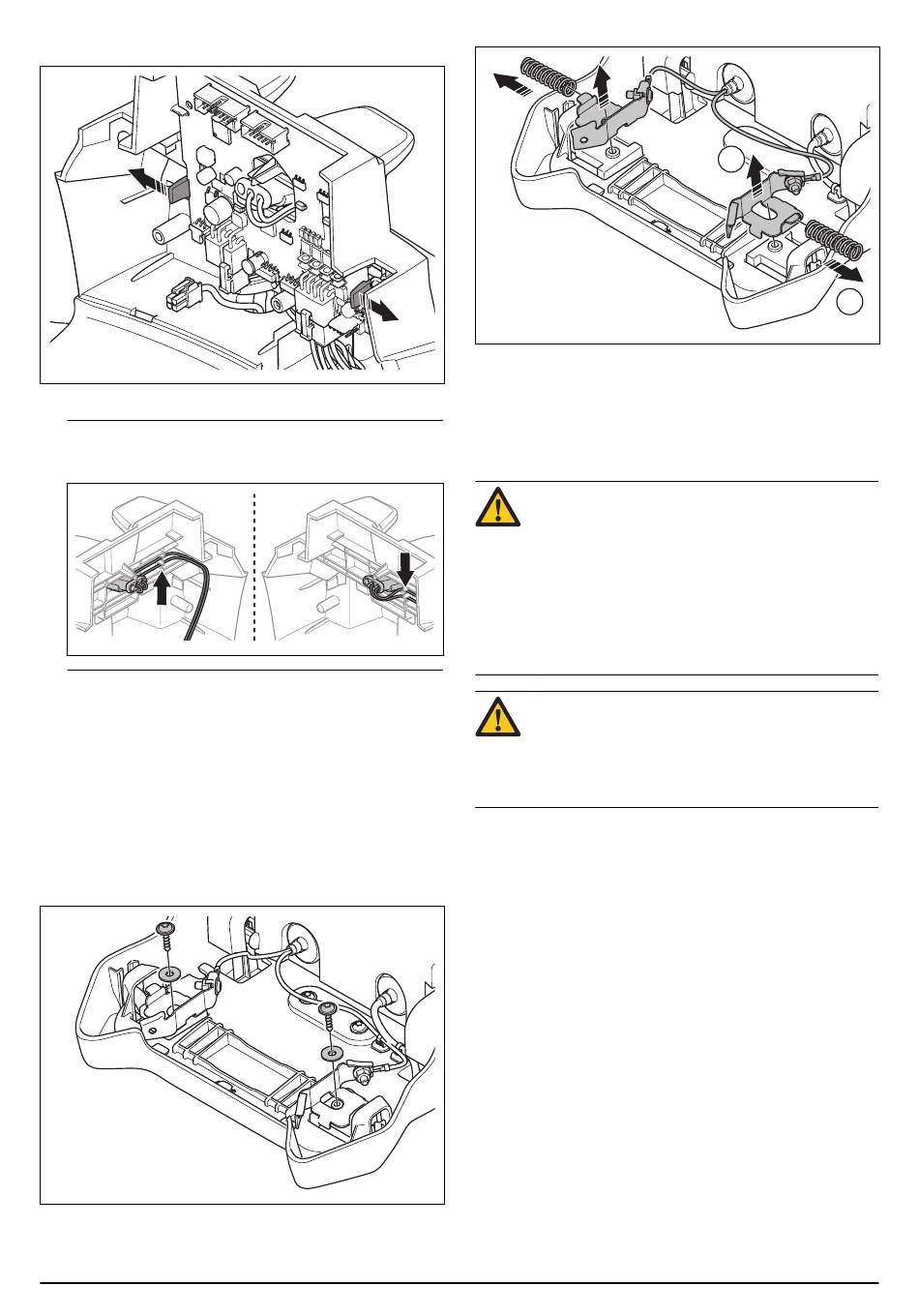

3. Druk op de 2 klemmen om de printplaat te
verwijderen.
4. Bevestig de nieuwe printplaat.
Let op: Zorg ervoor dat de kabels naar de voeding
zich in de kabelhouders achter de printplaat
bevinden.
5. Sluit de kabels weer aan op de nieuwe printplaat.
6. Monteer in omgekeerde volgorde van verwijderen.
6.24.3 De contactplaatjes in het laadstation
vervangen
1. Verwijder de laadtoren en de klep van het
Het laadstation en de klep van het
laadstation. Zie
laadstation verwijderen en monteren op pagina 42 .
2. Verwijder de 2 schroeven en ringen voor de
contactplaatjes.
1699 - 002 - 26.07.2021
3. Verwijder de contactplaatjes (A) en de veren (B).
4. Verwijder de doorvoertule en leid de kabels door de
opening.
5. Monteer in omgekeerde volgorde van verwijderen.
6.25 Schroeven in kunststof monteren
OPGELET: Als de schroeven verkeerd worden
bevestigd bestaat de kans op beschadiging van
de schroefdraden in het kunststof, waardoor de
levensduur van het kunststof onderdeel wordt
verkort. Als schroefdraad wordt beschadigd,
moet het onderdeel worden vervangen of er
moeten schroefdraadpluggen worden
aangebracht. Zie
plaatsen op pagina 44 .
OPGELET: Als u onderdelen in kunststof
monteert, draait u de schroeven altijd kruislings
aan. Zo voorkomt u spanning in het kunststof,
wat kan leiden tot een defect of een gebrekkige
afdichting.
A
Schroefdraadpluggen
Reparatie-instructies - 43
