Stappen
1. Verwijder de twee schroeven (M1.6x1.8) waarmee de beugel van de beeldschermkabel aan de systeemkaart wordt bevestigd.
2. Haal de beeldschermkabel los van de systeemkaart.
3. Til de Mylar op voor toegang tot kabel van de I/O-kaart.
OPMERKING: De connector van de I/O-kaart wordt bedekt door de Mylar. Om de kabel van de I/O-kaart los te
koppelen, moet de Mylar worden opgetild om toegang tot de connector te krijgen.
4. Open de vergrendeling en koppel de kabel van de I/O-kaart los van de systeemkaart.
5. Open de vergrendeling en koppel de kabel van de headsetpoort los van de systeemkaart.
6. Trek de kabel van de headsetpoort los van de systeemkaart.
7. Open de vergrendeling en koppel de kabel van de aan-uitknop los van de systeemkaart.
8. Gebruik een plastic pennetje en koppel de luidsprekerkabel los van de systeemkaart.
9. Open de vergrendeling en koppel de kabel van de toetsenbordcontrollerkaart los van de systeemkaart.

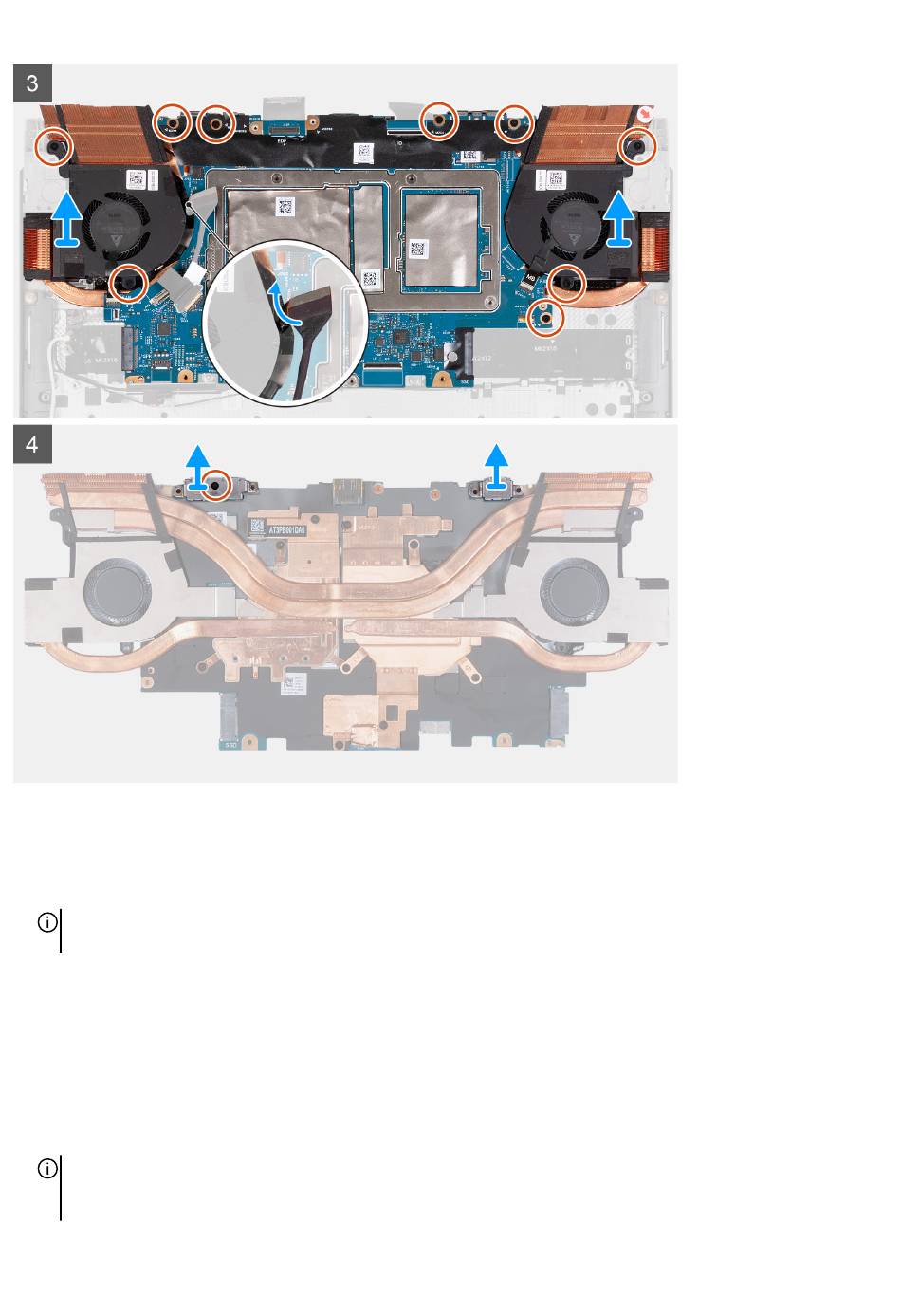

10. Verwijder de negen schroeven (M2x4) waarmee de systeemkaarteenheid aan de palmsteun- en toetsenbordeenheid is bevestigd.
11. Leid de kabel van de headsetpoort door de opening tussen de systeemkaart en de linkerventilator.
OPMERKING: Wanneer u de systeemkaarteenheid uit de palmsteun- en toetsenbordeenheid tilt, houdt u de koelplaat aan
beide kanten voorzichtig vast terwijl u de systeemkaarteenheid optilt door de kabel van de headsetpoort uit de opening
tussen de systeemkaart en de linkerventilator te halen.
46
Onderdelen verwijderen en plaatsen
