Als de systeemkaart of de koelplaat wordt teruggeplaatst, moet u het thermische vet gebruiken dat in het pakket is meegeleverd
om ervoor te zorgen dat de warmte wordt afgevoerd.

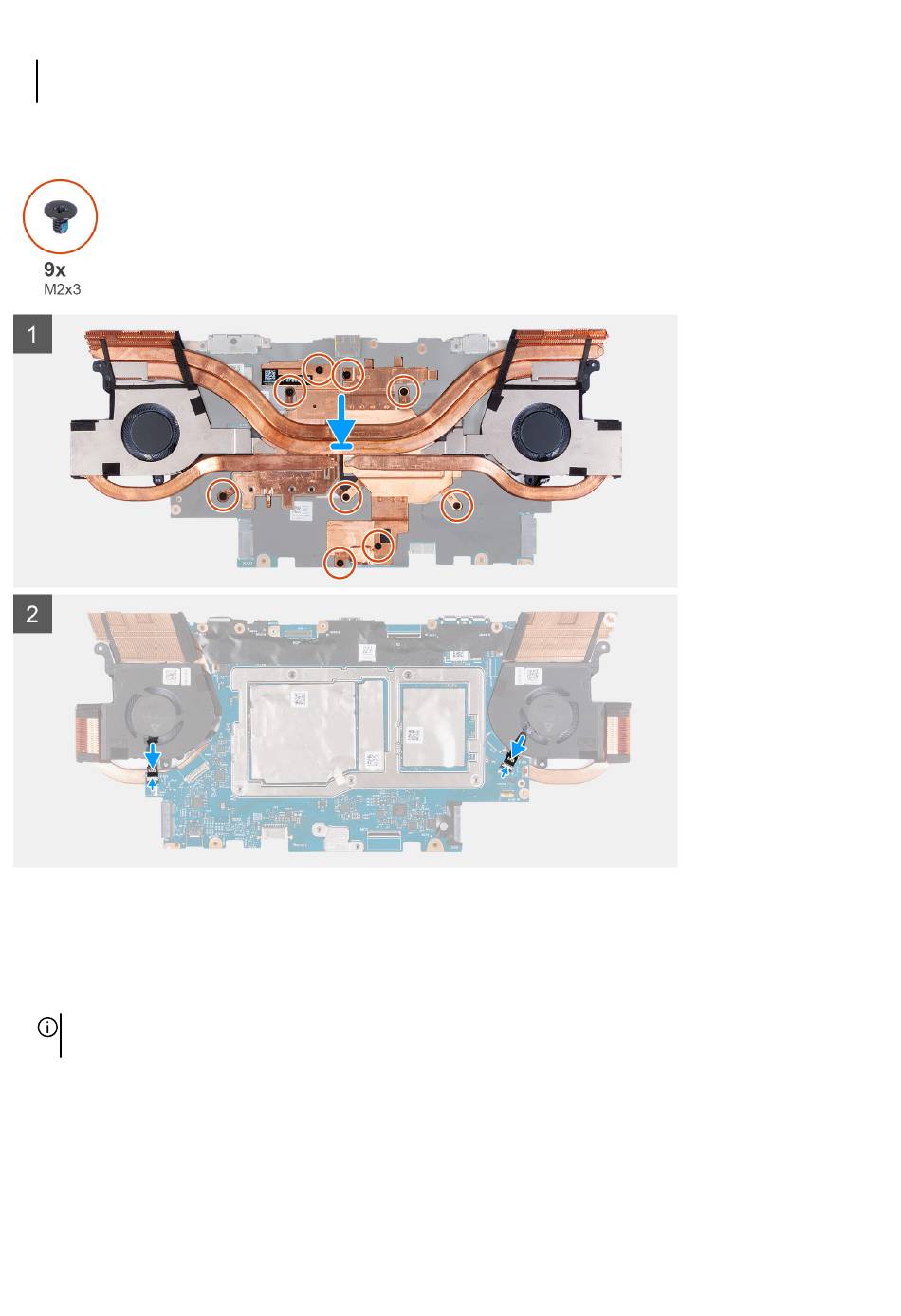

De volgende afbeelding(en) geeft/geven de locatie van de ventilator en koelplaateenheid aan en biedt/bieden een visuele
weergave van de installatieprocedure.
Stappen
1. Lijn de ventilator- en koelplaateenheid uit en plaats die op de systeemkaart.
2. Lijn de schroefgaten in de ventilator en koelplaat uit met de schroefgaten op de systeemkaart.
3. Plaats in de juiste volgorde (1>2>3>4>5>6>7>8>9) de negen schroeven (M2x3) terug waarmee de ventilator- en
koelplaateenheid op de systeemkaart worden bevestigd.
OPMERKING: Voor computers die worden geleverd met NVIDIA GeForce RTX 3060, verwijdert u de acht schroeven
(M2x3) waarmee de ventilator- en koelplaateenheid op de systeemkaart is bevestigd.
Onderdelen verwijderen en plaatsen
53
