De I/O-kaart installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak

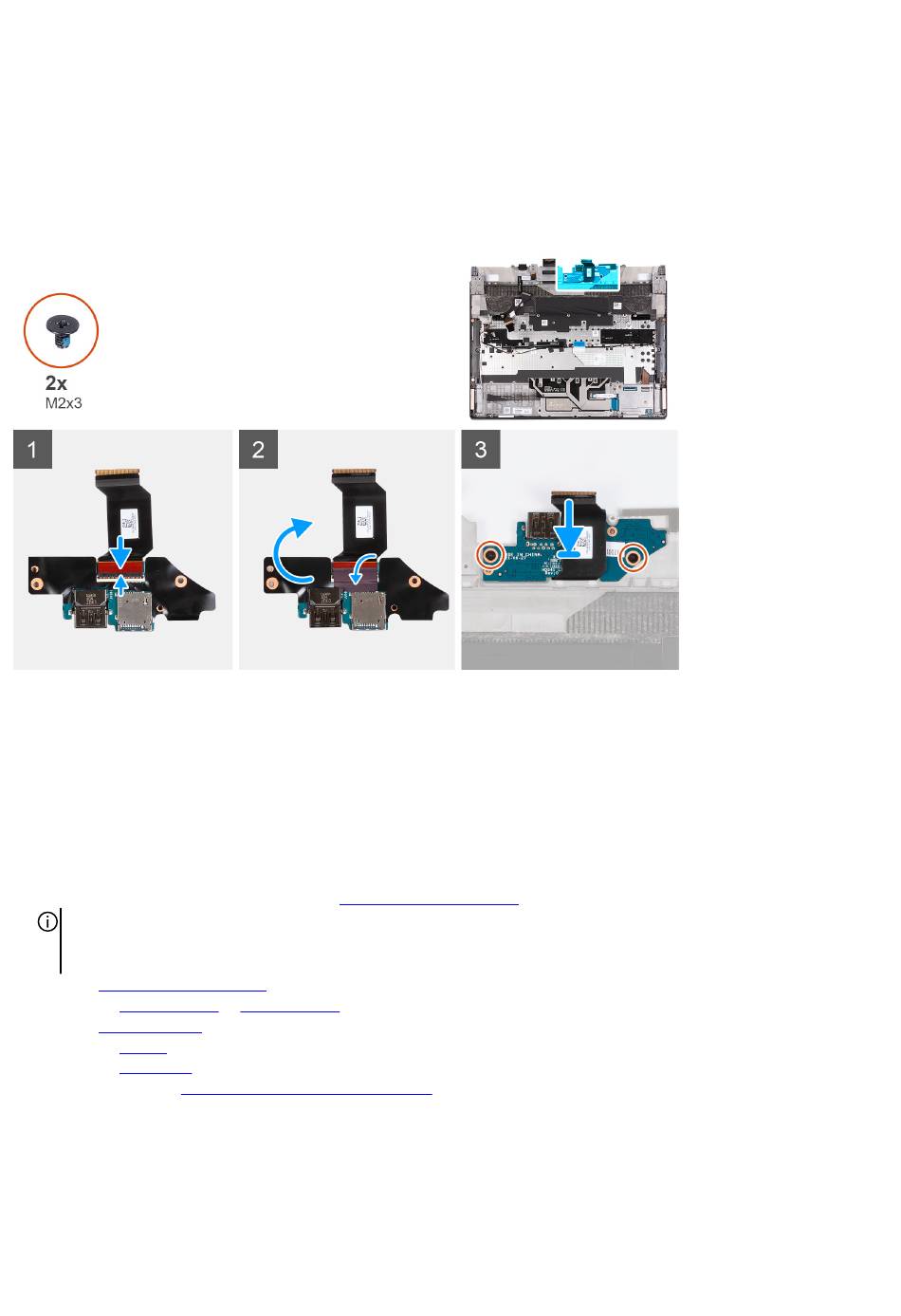

De volgende afbeelding(en) geeft/geven de locatie van de I/O-kaart aan en biedt/bieden een visuele weergave van de
installatieprocedure.
Stappen
1. Sluit de kabel van de I/O-kaart aan op de connector op de I/O-kaart en sluit de vergrendeling om de kabel vast te zetten.
2. Plaats de tape waarmee de kabel van de I/O-kaart aan de I/O-kaart wordt bevestigd.
3. Draai de I/O-kaart om.
4. Lijn de schroefgaten op de I/O-kaart uit met de schroefgaten op de palmsteun- en toetsenbordeenheid.
5. Plaats de twee schroeven (M2x3) terug waarmee de I/O-kaart op de palmsteun- en toetsenbordeenheid wordt bevestigd.
Vervolgstappen
1. Volg de procedure in de stappen 3 t/m 20 in
OPMERKING: De systeemkaart kan samen met de koelplaat worden verwijderd en geïnstalleerd. Dit vereenvoudigt de
verwijderings- en installatieprocedure en voorkomt dat de thermische verbinding tussen de systeemkaart en de koelplaat
wordt verbroken.
2. Plaats de
achterste
I/O-afdekplaat.
3. Installeer de
M.2 2230 SSD
4. Plaats de
draadloze
kaart.
5. Installeer de batterij.
6. Installeer de onderplaat.
7. Volg de procedure in
Nadat u in de computer hebt
58
Onderdelen verwijderen en plaatsen
De systeemkaart
of
M.2 2280
SSD, welke van toepassing is.
gewerkt.
installeren.
