3. Verwijder de
batterij.
4. Verwijder de
M.2 2230 SSD
5. Verwijder de
draadloze
6. Verwijder de
achterste
7. Verwijder de
systeemkaart.
Over deze taak

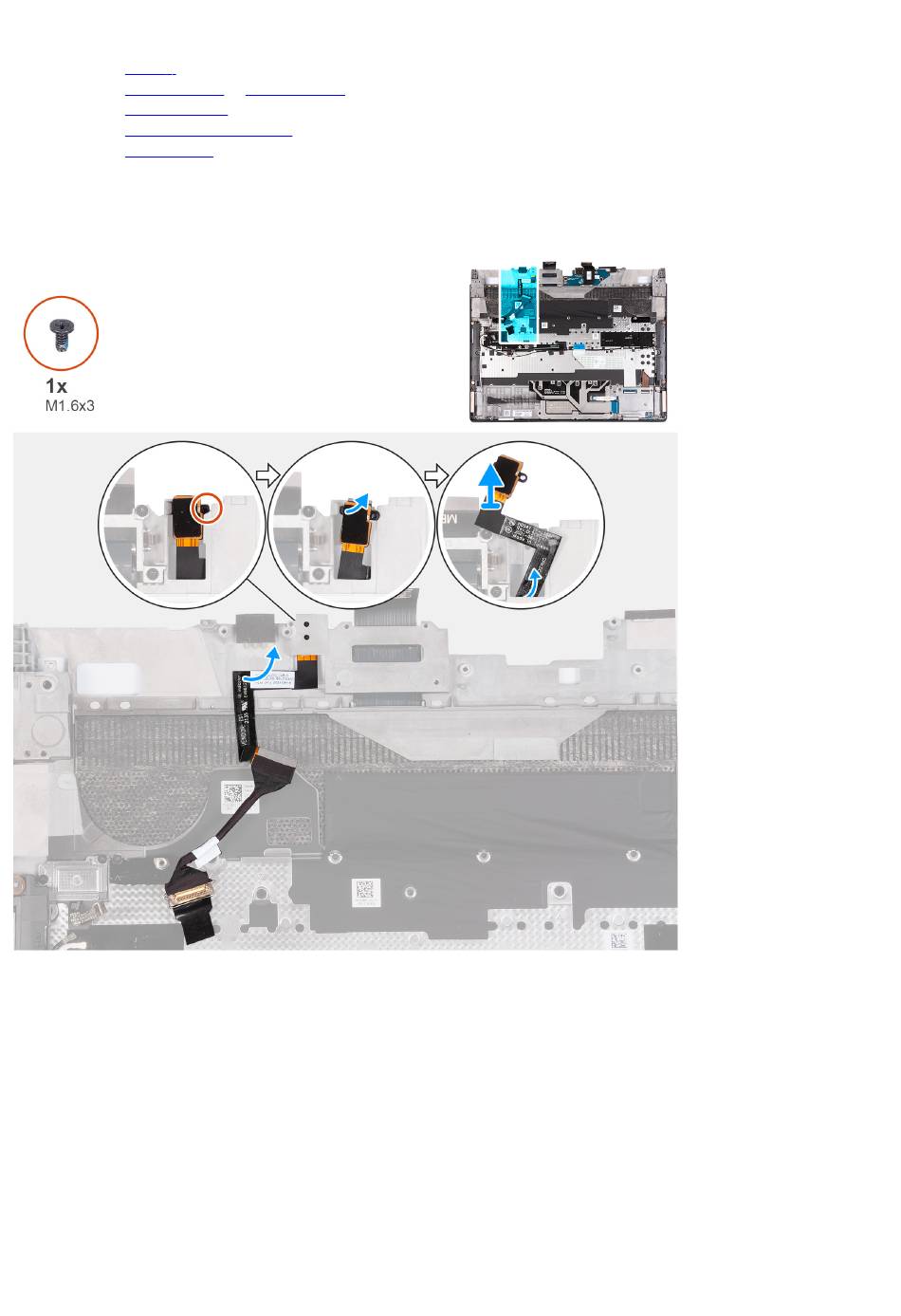

De volgende afbeelding(en) geeft/geven de locatie van de headsetpoort aan en biedt/bieden een visuele weergave van de
verwijderingsprocedure.
Stappen
1. Trek de kabel van de headsetpoort los van de palmsteun- en toetsenbordeenheid.
2. Draai de palmsteun- en toetsenbordeenheid om.
3. Verwijder de schroef (M1.6x3) waarmee de headsetpoort aan de palmsteun- en toetsenbordeenheid is bevestigd.
4. Gebruik een plastic pennetje om de headsetpoort uit het slot op de palmsteun- en toetsenbordeenheid te duwen.
5. Trek de kabel van de headsetpoort voorzichtig uit het slot.
6. Til de headsetpoort samen met de kabel weg van het slot op de palmsteun- en toetsenbordeenheid.
of
M.2 2280
SSD, welke van toepassing is.
kaart.
I/O-afdekplaat.
Onderdelen verwijderen en plaatsen
