Elektrische aansluitingen
4.2 De LDS 6, optiekbehuizing CD 6 aansluiten
Opmerking
Bescherm de single-mode glasvezel (E2000-aansluiting) altijd tegen stof. Verwijder de plastic
flacon pas nadat de kabel stevig in de optiekbehuizing is vastgezet.

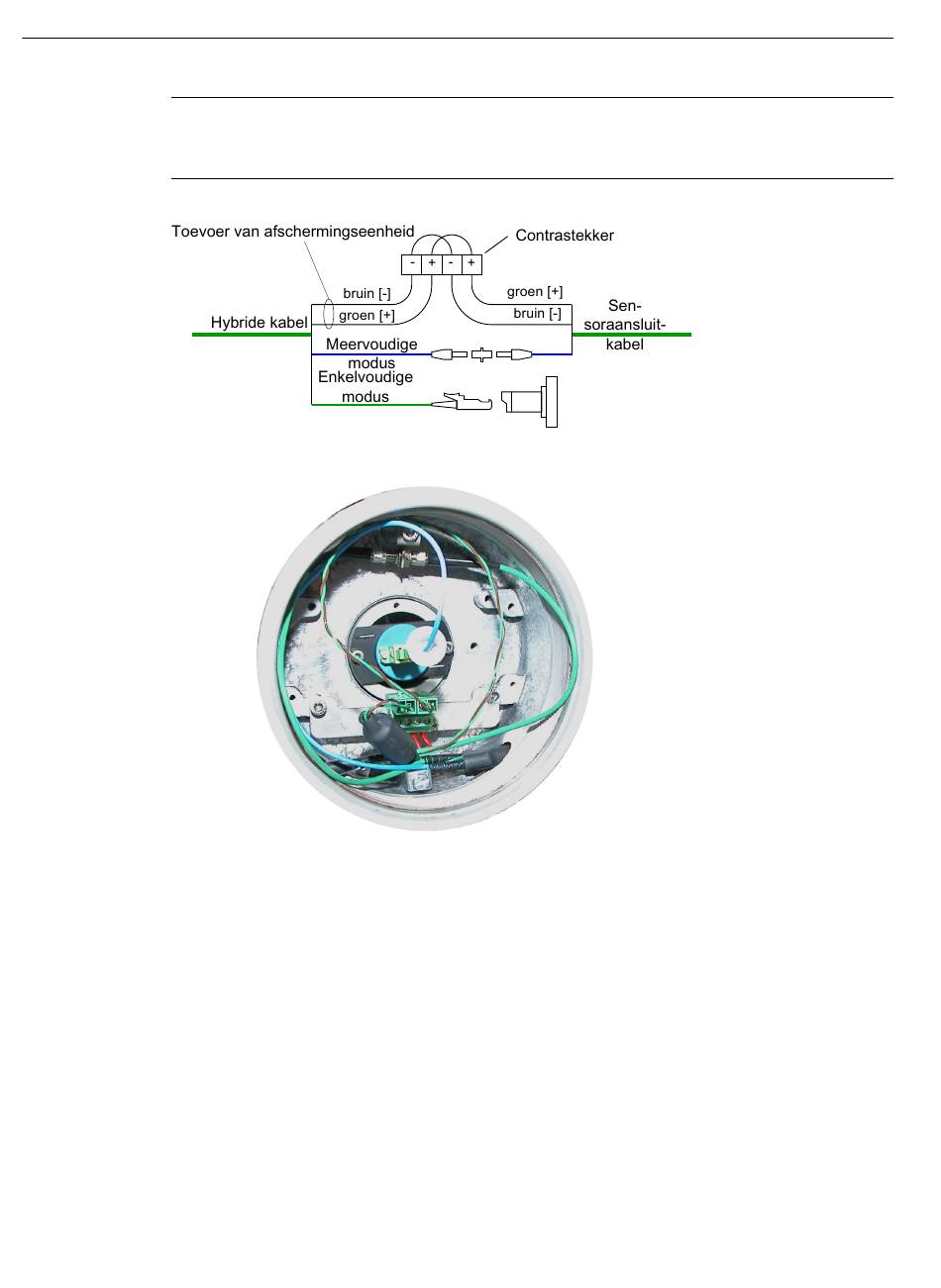

Afbeelding 4-1
Afbeelding 4-2
De ontvangeroptiekbehuizing installeren
Installeer de sensoraansluitkabel in de ontvangeroptiekbehuizing volgens onderstaande
afbeelding. De kabels worden met pakkingen vastgezet. Gebruik voor installatie altijd
smeermiddel op de pakkingen, anders zijn deze later heel moeilijk te verwijderen.
Sluit de multi-mode glasvezel op het sensorbord aan volgens onderstaande afbeelding.
34
Zenderaansluitingen
Zenderoptiekbehuizing
LDS 6 & optiekbehuizing CD 6 compacte bedieningshandleiding
Beknopte bedieningshandleiding, 12/2022, A5E03314905-AB
