Inleiding
1.4 Setup van een LDS 6 systeem voor gebruik in explosieve zones
Tabel 1-1
Onderdelen van het LDS 6-systeem die voor gebruik in gevaarlijke omgevingen zijn goedgekeurd
Certificaat
DEMKO 06 ATEX 139648 X
IECEx UL 13.0029X
UL 22 UKEX 2642 X
DEMKO 06 ATEX 139648 X
IECEx UL 13.0029X
UL 22 UKEX 2642 X
DEMKO 06 ATEX 139648 X
IECEx UL 13.0029X
UL 22 UKEX 2642 X
Het is van groot belang dat u zich ook aan de respectievelijke "Speciale omstandigheden"
houdt van de certificaten waarnaar in de tabel wordt verwezen.
Deze beschrijven
• de toepassingsgebieden,
• de eisen voor gebruik in gevaarlijke omgevingen,
• andere voorzorgsmaatregelen die van belang zijn voor het gebruik.
1.4
Setup van een LDS 6 systeem voor gebruik in explosieve zones

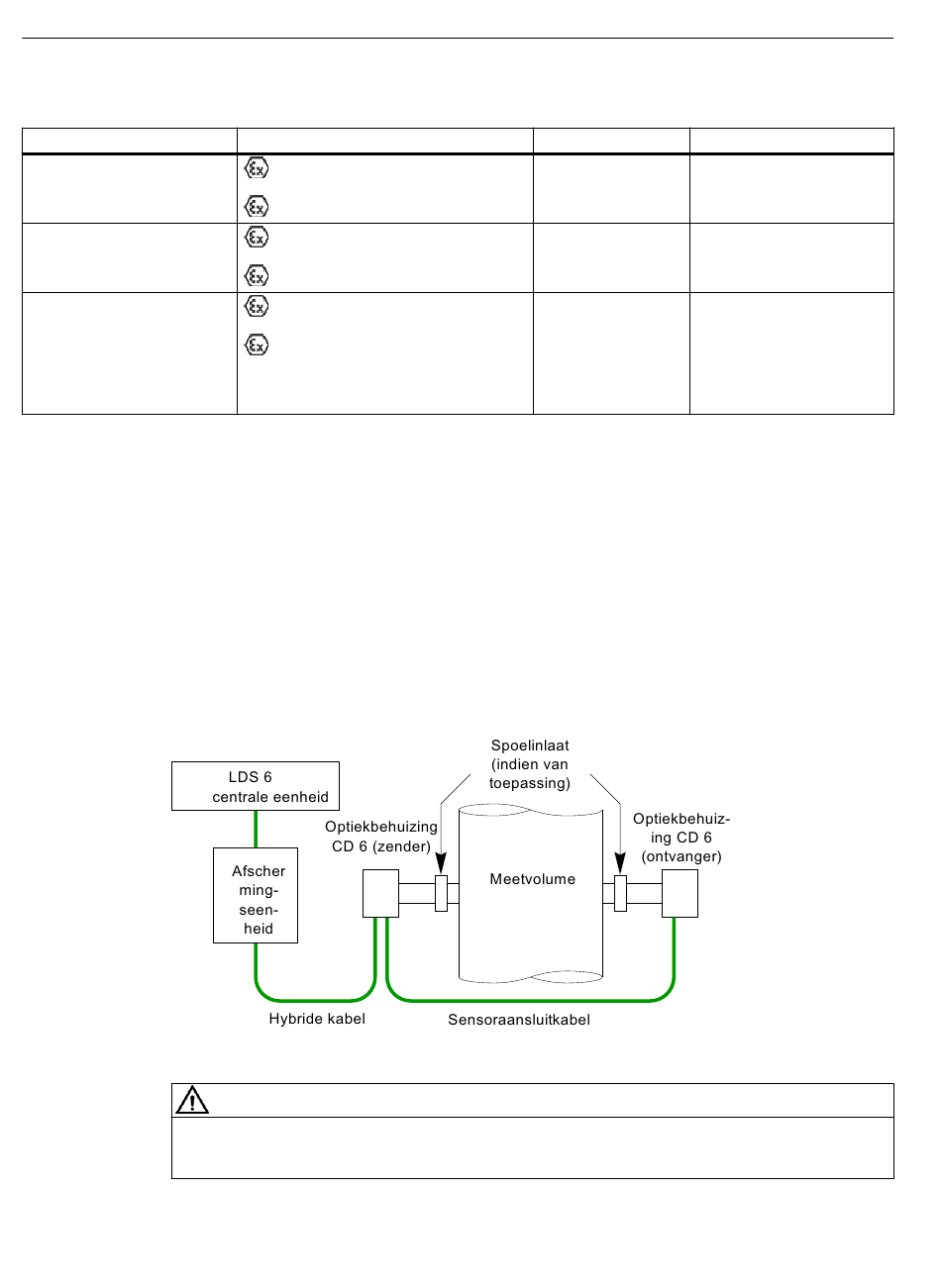

De afbeelding hieronder toont een schema van de installatie.
Afbeelding 1-1
Onveilige aansluiting
Gebruik alleen de door Siemens geleverde sensoraansluitkabel(s) en hybride kabel(s).
6
Ex. type bescherming
II (1) G [Ex op is T4 Ga] IIC
en
II (1) D [Ex op is T135 °C Da] IIIC
II (1) G [Ex ia op is T4 Ga] IIC
en
II (1) D [Ex ia op is T135 °C Da] IIIC
II 1 G Ex ia op is IIC T4 Ga
en
II 1 D Ex ia op is IIIC T135 °C Da
Setup van een LDS 6 systeem voor gebruik in explosieve zones
WAARSCHUWING
Apparaat
LDS 6 centrale een‐
heid
Afschermingseen‐
heid
Zender:
CD 6 Ex
CD 6 Ex HP
Ontvanger:
CD 6 Ex
CD 6 Ex HP
LDS 6 & optiekbehuizing CD 6 compacte bedieningshandleiding
Beknopte bedieningshandleiding, 12/2022, A5E03314905-AB
MLFB Nr.
AD 4001-0xxx
7MB6121-1xxxx-xxxx
ADM 3040-3055
A5E00814175001 ... 006
AD 4100-2080
7MB6122-1xxxx-xxxx
AD 4100-2081
7MB6122-1xxxx-xxxx
