verbonden. Deze draden zijn afkomstig van de aansluitkabel van de sensor. Gedetailleerde
informatie over verbindingen vindt u in sectie Aansluitschema's (Pagina 44).

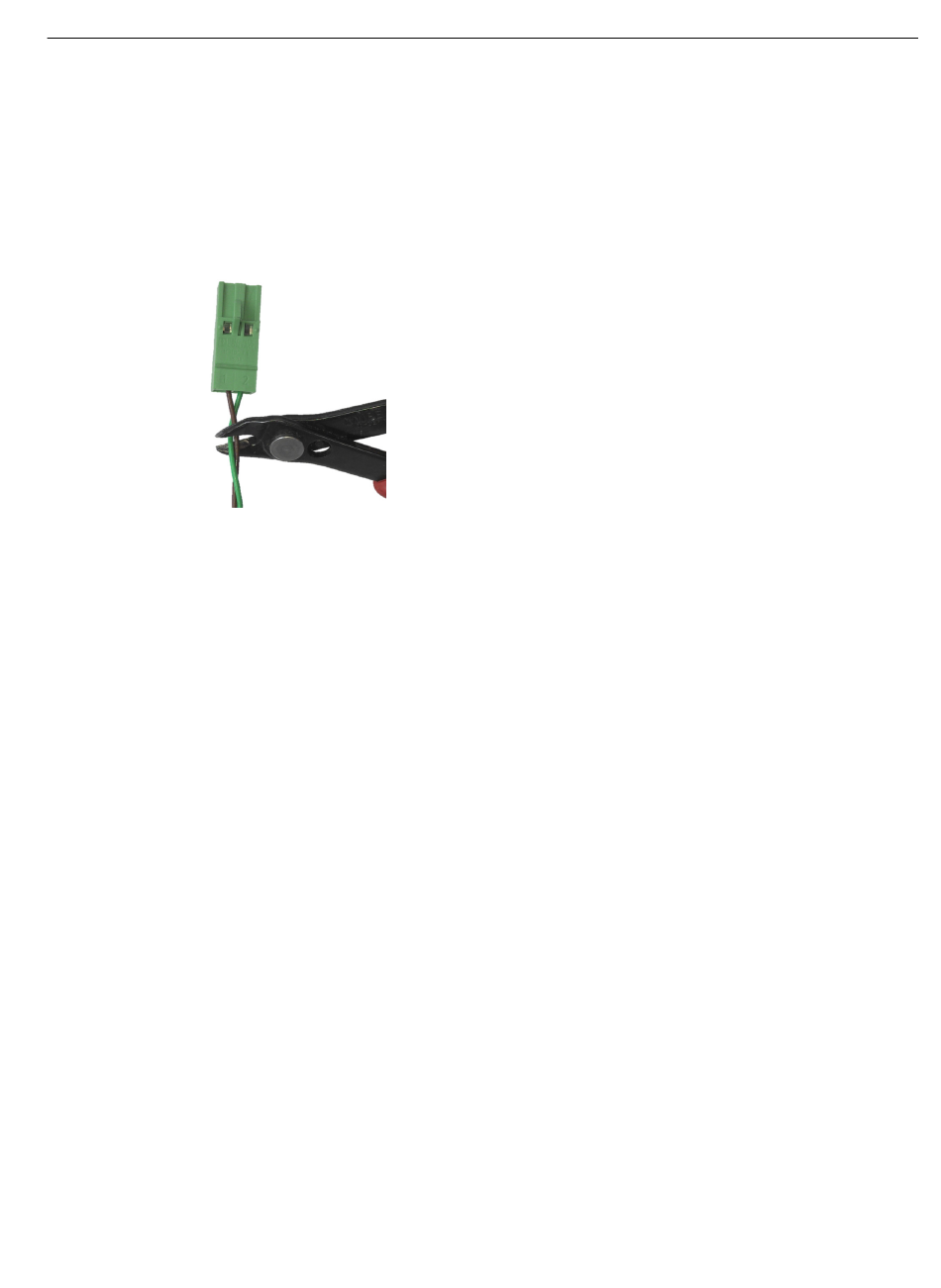

1. Sluit de groene draad naast de rode draad aan op de connector.
2. Sluit de bruine draad naast de zwarte draad aan op de connector.
3. Verbind de optiekbehuizingen, aan de kant van de zender en de ontvanger, met de aarde en
maak daarbij gebruik van de voorgemonteerde 2 meter vereffeningskabel (geel-groen).
LDS 6 & optiekbehuizing CD 6 compacte bedieningshandleiding
Beknopte bedieningshandleiding, 12/2022, A5E03314905-AB
Elektrische aansluitingen
4.2 De LDS 6, optiekbehuizing CD 6 aansluiten
43
