Connexion du signal de commande : Ligne DMX
•
Le produit dispose de prises XLR pour l'entrée et la sortie DMX.
•
Avis : Ce circuit de commande est isolé et appartient au port de données de classe 2.
•
Le circuit de commande présente un courant de fuite cumulé inférieur à 3,5 mA.
Contenu de la boîte
•
Ovation E-910FC
•
Cordon d'alimentation Seetronic Powerkon IP65
Alimentation CA
Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240
VCA, 50/60 Hz.
Prise CA
Connexion
Conducteur CA
Neutre CA
Terre CA
Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie,
déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le
disjoncteur.
Raccordement
Il est possible de raccorder les produits Ovation E-910FC. Voir le tableau ci-dessous pour le tirage actuel à chaque
tension et fréquence:
Tirage actuel
Ne jamais dépasser 12 A sur un seul circuit. Les câbles d'alimentation peuvent être achetés séparément.
Installation
Avant de monter cet appareil, lisez et assimilez les
supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/productcategory/truss-clamps/.

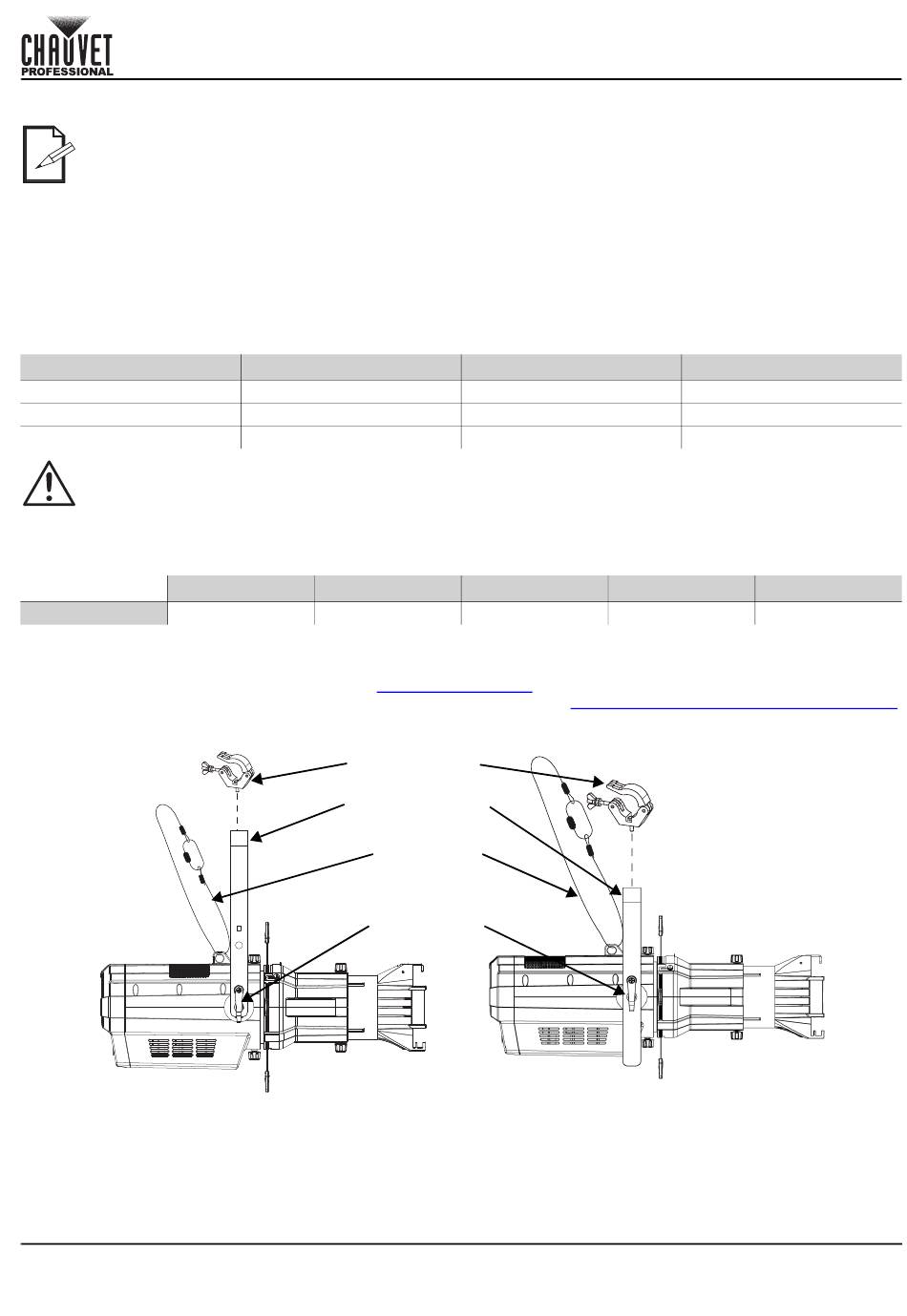

Schéma de montage de l'appareil
Ovation E-910FC GRR Rev. 21
GUIDE DE RÉFÉRENCE RAPIDE
Câble (États-Unis)
Noir
Blanc
Vert/Jaune
100 V, 60 Hz
120 V, 60 Hz
2,17 A
1,79 A
Clip de fixation
Support de montage
Élingue de sécurité
Tige manuelle de
réglage du support
•
2 supports oméga avec matériel de montage
•
Guide de référence rapide
Câble (Europe)
Marron
Vert/Jaune
208 V, 60 Hz
1,03 A
Consignes de
sécurité. Veillez à ce que les fixations sont capables de
Montage alternatif
Couleur de la vis
Bleu
230 V, 50 Hz
0,94 A
FR
Jaune/Cuivré
Argenté
Vert
240 V, 50 Hz
0,90 A
8
