Struttura
Componenti della caldaia
Principio di funzionamento
Principio di funzionamento
La R3400/R3500/R3600SB è una
caldaia completamene modulabile.
L'unità di controllo della caldaia adatta
automaticamente il rapporto di modu-
lazione alla richiesta di calore da parte
del sistema. Ciò avviene controllando
la velocità della ventola. Il sistema di
miscelazione a ciclone adatta la pro-
porzione tra gas e aria alla velocità
della ventola, per mantenere
il migliore rapporto di combustione
possibile e di conseguenza la massima
efficienza. I gas di scarico creati dalla
combustione vengono trasportati verso
4
All manuals and user guides at all-guides.com
34
il basso attraverso la caldaia e
fuoriescono dal lato posteriore
attraverso il raccordo al camino.
L'acqua di ritorno dal sistema entra
nella caldaia nella sezione inferiore,
dove è presente la temperatura minore
dei fumi della caldaia. In tale sezione
avviene la condensazione. L'acqua
viene trasportata verso l'alto attraverso
la caldaia e ne esce dalla sezione
superiore (bruciatore). Il principio di
funzionamento a flusso incrociato
(acqua verso l'alto, gas combusti verso
il basso) assicura il massimo
rendimento della combustione.

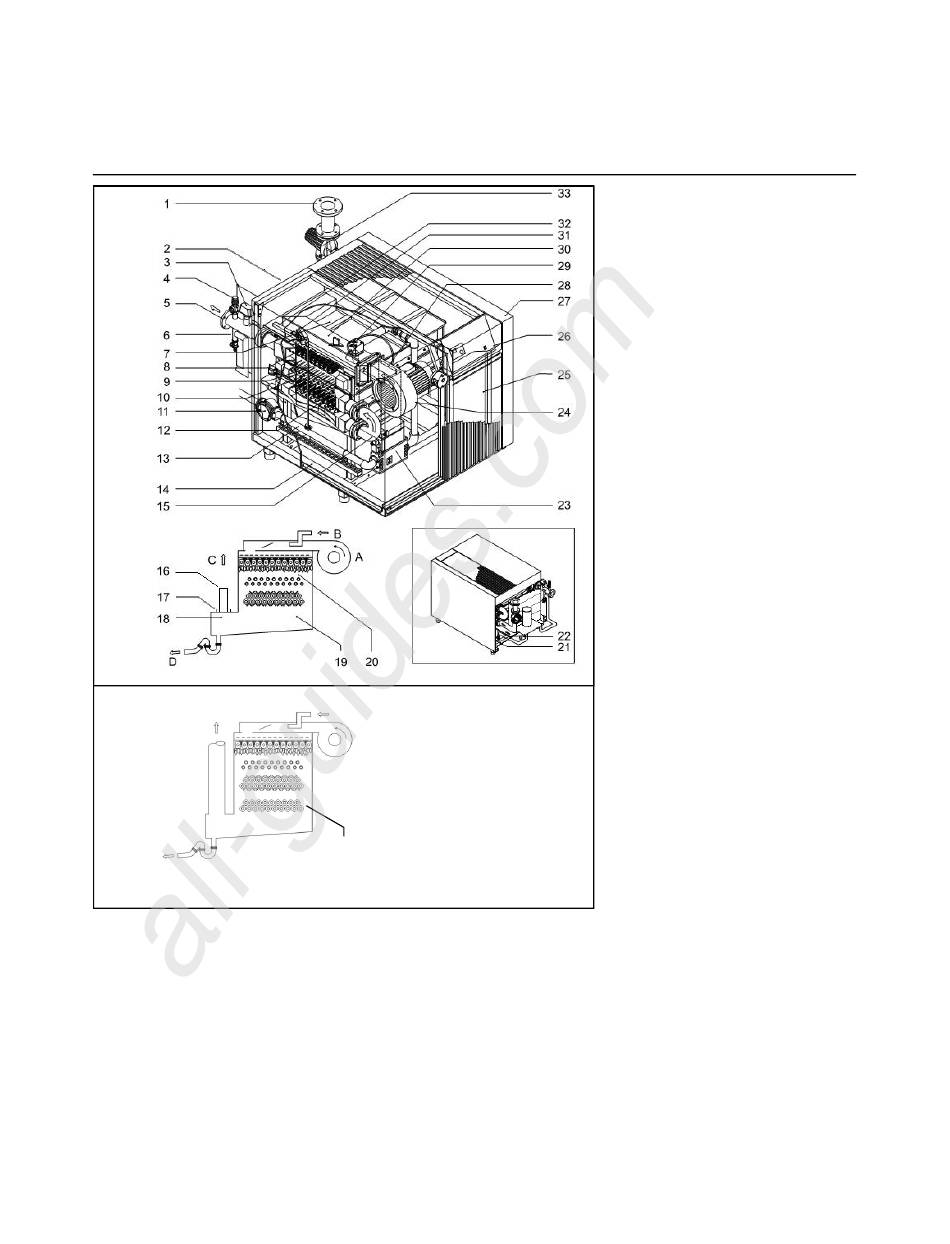

La caldaia R3400/R3500/R3600SB
comprende i seguenti componenti:
1
Raccordo ritorno
2
Raccordo gas combusti
3
Flussostato
4
Valvola di sicurezza
5
Raccordo mandata
6
Valvola di riempimento/scarico
7
Pannello superiore
8
Piastra di distribuzione
9
Bruciatore
10 1° scambiatore di calore
11 Filtro gas
12 2° scambiatore di calore
13 Tubo del gas
14 Telaio
15 Raccordo di rinvio
16 Tubo antirisonanza
17 Raccordo gas combusti
18 Vaschetta di raccolta condensa
19 Collettore dei gas combusti
20 Camera di combustione
21 Passacavi
22 Scarico condensa
23 Unità del gas
24 Ventilatore
25 Quadro di comando
26 Unità di comando
27 Rivestimento
28 Smorzatore aria comburente
29 Valvola di strozzamento gas
30 Canale miscelazione principale
31 Valvola gas di accensione
32 Canale miscelazione accensione
33 Pompa circuito caldaia
34 3° scambiatore di calore
(solo serie R3600B)
A
Aria
B
Gas
C
Fumi
D
Condensa
L'unità di controllo KM628 è in grado
di controllare il funzionamento della
caldaia in base ai valori di seguito
elencati.
Temperatura fissa (funzionamento
autonomo).
Funzionamento a compensazione
del tempo atmosferico (con
controller opzionale).
Con controllo esterno 0 - 10 V
(temperatura o capacità) da parte
di un sistema di gestione
dell'edificio.
