Inbetriebnahme
Verbrennungswerte
1
6
2
7
5
4
3
All manuals and user guides at all-guides.com

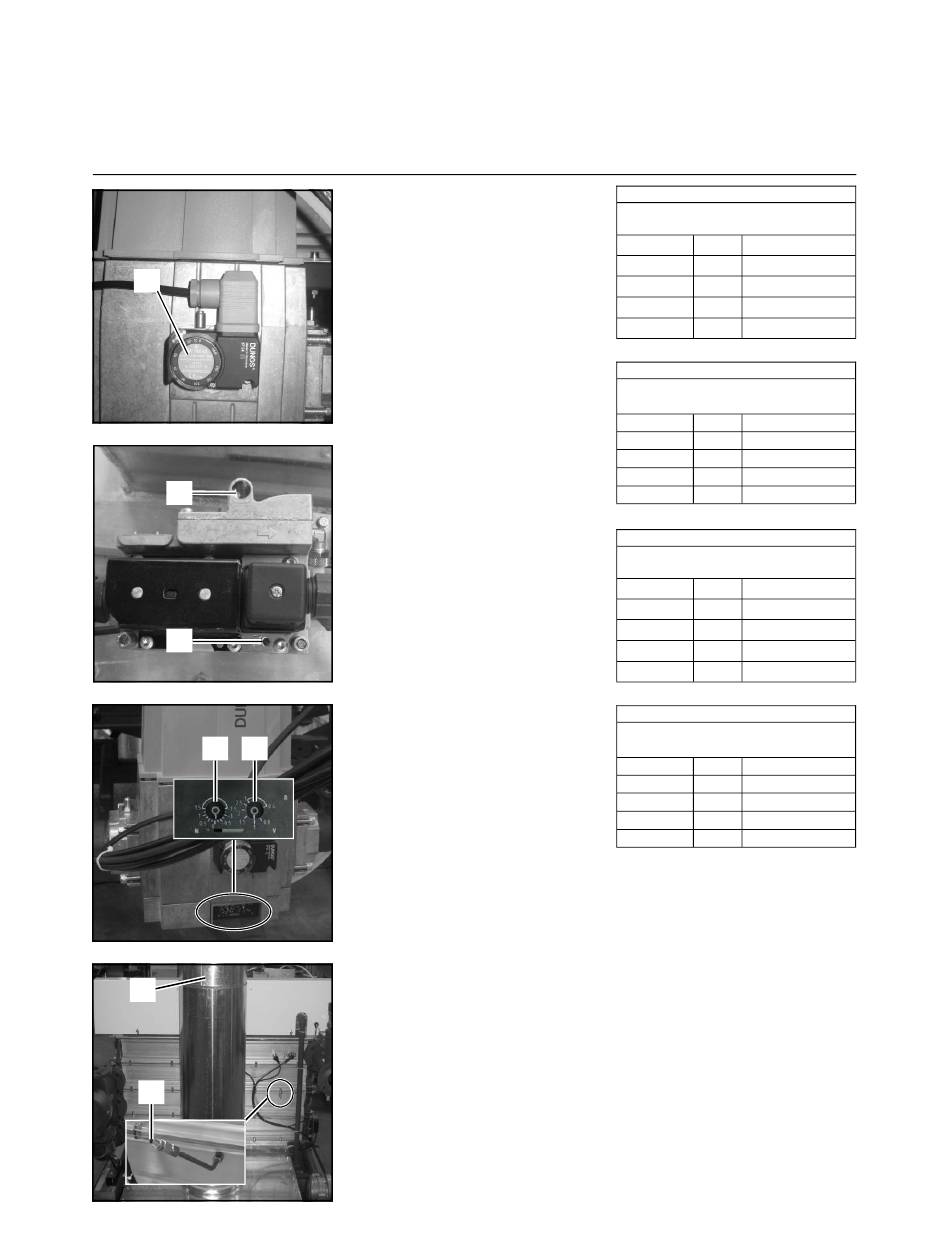

Verbrennungswerte bei Volllast
Starten Sie den Kessel im Wartungsbe-
trieb unter Volllast (W2). Wenn Sie den
P9 auf 50 % gesenkt haben (siehe vor-
gehendes Kapitel), arbeitet der Kessel
unter einer Auslastung von 50 %. War-
ten Sie drei Minuten, sodass der Kessel
die Verbrennung stabilisieren kann.
Erhöhen Sie den P9 anschließend
schrittweise auf 100 %. Prüfen Sie den
Gasdruck am Zulauf des Gasventils,
während Sie die Kessellast steigern:
Der Gasdruck darf nicht unter den er-
forderlichen Mindestwert fallen
siehe technische Daten. Setzen Sie
den Mindestgasdruckschalter (1) auf
50 % des erforderlichen Gasdrucks.
Prüfen Sie die Verbrennungseinstellun-
gen vom Zündbrenner an der Messstel-
le an der hintere Seite des Kessels (3).
Korrigieren Sie die Einstellungen ggf.
mit der Einstellschraube am Zündgas-
ventil (2)
Prüfen Sie die Verbrennungseinstellun-
gen vom Hauptbrenner an der Mess-
stelle im Kamin (4). Korrigieren Sie die
Einstellungen ggf. mit der V- Einstell-
schraube am Hauptgasventil (5).
Verbrennungswerte bei Min.-Last
Schalten Sie den Kessel in Wartungs-
betrieb unter Mindestlast (W1). Prüfen
Sie die Verbrennungseinstellungen für
beide Brenner auf die gleiche Weise
wie bei Volllast. Korrigieren Sie die
Einstellungen vom Zündbrenner ggf.
mittels der Einstellschraube am Zünd-
gasventil (6). Korrigieren Sie die Ein-
stellungen vom Hauptbrenner ggf. mit
der Einstellschraube am Hauptgasventil
(7).
Verbrennungswerte bei Teillast
Wir empfehlen eine zusätzliche Refe-
renzprüfung der Verbrennungswerte
bei 50 % Auslastung, um sicherzustel-
len, dass das Gasventil so eingestellt
ist, dass das Regelverhalten normal ist.
Der CO
-Wert sollte zwischen den Ein-
2
stellungen bei Volllast und Mindestlast
liegen. Der CO-Wert sollte den Volllast-
und Mindestlastwerten entsprechen.
Stellen Sie sicher, dass Parameter P9
wieder auf 100 gestellt ist, und schalten
den Kessel nach Abschluss des Ver-
brennungstests in Automatikbetrieb
(F).
Zündbrenner
Verbrennungseinstellungen für
Erdgas G20 / G25
Alle ketels
CO
%
10.0 ± 0.2
2, max
CO
ppm
< 1000
max
CO
%
10.2 ± 0.2
2, min
CO
ppm
< 1000
min
Zündbrenner
Verbrennungseinstellungen für
Flüssiggas G31
Alle ketels
CO
%
11.0 ± 0.2
2, max
CO
ppm
< 1000
max
CO
%
11.2 ± 0.2
2, min
CO
ppm
< 1000
min
Hauptbrenner
Verbrennungseinstellungen für
Erdgas G20 / G25
Alle ketels
CO
%
10.0 ± 0.2
2, max
CO
ppm
< 30
max
CO
%
9.3 ± 0.2
2, min
CO
ppm
< 30
min
Hauptbrenner
Verbrennungseinstellungen für
Flüssiggas G31
Alle ketels
CO
%
11.9 ± 0.2
2, max
CO
ppm
< 30
max
CO
%
11.0 ± 0.2
2, min
CO
ppm
< 30
min
27
