Samenvatting van Inhoud voor Husqvarna Automower 305

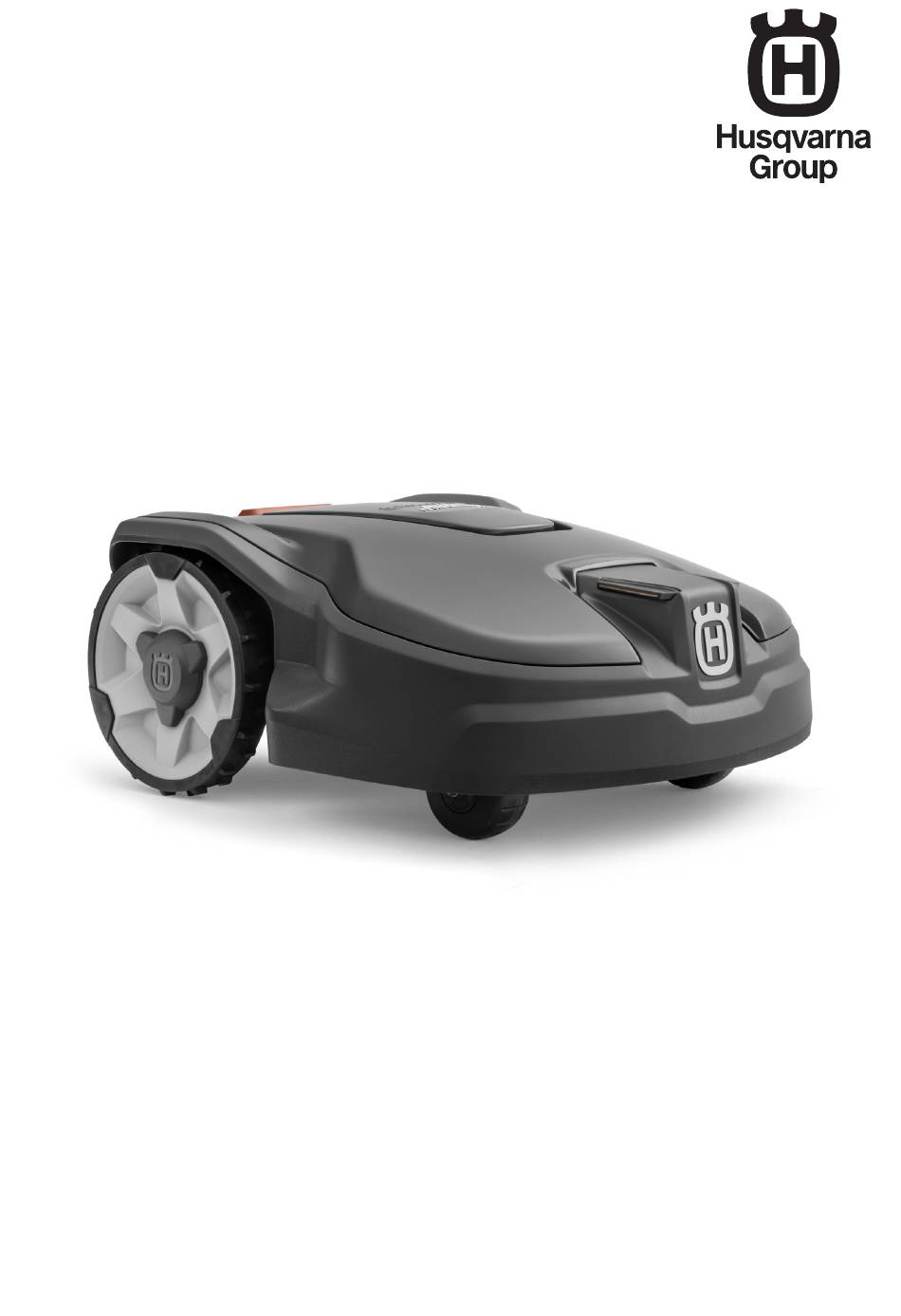

- Pagina 1 Werkplaatshandboek Husqvarna Automower ® Husqvarna Automower® 310 Mark II Husqvarna Automower® 315 Mark II...
- Pagina 2 Inhoud 1 Inleiding 6 Reparatie-instructies 1.1 Beschrijving van het document......3 6.1 Productoverzicht..........17 1.2 Servicegereedschappen........3 6.2 Schroeven bevestigen..........18 1.3 Technische gegevens..........3 6.3 De bovenkap verwijderen en monteren....18 6.4 De behuizing verwijderen en monteren....18 6.5 De bovenste helft van het chassis verwijderen 2 Veiligheid en monteren ..............
- Pagina 3 1 Inleiding 1.1 Beschrijving van het document Het werkplaatshandboek is bedoeld voor dealers en onderhoudspersoneel en is een aanvulling op de bedieningshandleiding. Voor het gemak wordt het volgende systeem in het werkplaatshandboek gebruikt: cursief wordt weergegeven, is tekst die • Tekst die op het display of in de menu's in het Autocheck- serviceprogramma wordt aangegeven.
- Pagina 4 2 Veiligheid 2.1 Veiligheidsdefinities OPGELET: Gebruik nooit een hogedrukreiniger om het product schoon te maken. Gebruik nooit Waarschuwingen, voorzorgsmaatregelen en oplosmiddelen voor de reiniging. opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding. 2.3.2 Bij onweer WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel Als er kans op onweer bestaat, moeten alle voor de gebruiker of omstanders wanneer...
- Pagina 5 3 Product en installatie 3.1 Belangrijkste onderdelen voor de installatie 3.4 Begrenzingslus Het robotsysteem omvat vier hoofdonderdelen: De sterkte van het A-signaal is afhankelijk van de afstand. De sterkte van het signaal is hoog vlakbij de • Robotmaaier draad. De sterkte neemt steeds meer af naarmate u •...
- Pagina 6 3.5 Begeleidingslus 3.7 Printplaten en sensoren De begeleidingsdraad wordt samen met het deel van De printplaten en sensoren in het product: de begrenzingslus dat de retour naar het laadstation vormt de begeleidingslus genoemd. De stroom in de begeleidingslus gaat altijd van de begeleidingsdraad naar links op het punt waar de begeleidingsdraad op de begeleidingslus is aangesloten.
- Pagina 7 3.7.4 STOP-sensor uit, alleen daarna wordt de maaitijd verkort door de Weertimer . Een magneet en een Hall-sensor detecteren of de STOP-knop wordt ingedrukt. Als het STOP-signaal wordt afgegeven, stoppen het product en de maaischijf 3.10 Veilige werking op hellingen onmiddellijk en wordt het deksel ontgrendeld.
- Pagina 8 4 Speciale menu's 4.1 Overzicht van het menu Hulpmiddelen Hulpmiddelen Geschiedenis, Geschiedenis, Speciale Testen Info Kalibreer totaal dagteller instellingen Algemeen Wielmo- Hoofd Hoofd Motoren Geleidingska- Lusdetectie gegevens toren gegevens libratie uitschakelen Accu Reset Maaimotor Kantelsensor Zoektijd Demo dagwaarden calibratie Maaitijden Sensoren Instelling Gebrui-...
- Pagina 9 Hoofdprintplaat, prod. : De productiedatum van de • Let op: Het product werkt zoals gebruikelijk met het hoofdprintplaat. deksel open. COM, serienr. : Het serienummer van de • communicatieprintplaat. Dit is niet gekoppeld aan 4. Druk op de STOP-knop om het product te stoppen. het serienummer van het product.
- Pagina 10 Snelheid van de maaimotor. • geblokkeerd. Het serienummer van de communicatieprintplaat is niet geregistreerd Stroom (mA) voor de maaimotor. • op de Husqvarna-server. Vervang de Gemiddelde stroomsterkte (mA) voor de maaimotor. • communicatieprintplaat. SIMs : Er worden geen gegevens verzonden. •...
- Pagina 11 Capaciteit : Gemeten accucapaciteit (mAh) tijdens de • Totale looptijd is inclusief de tijd dat het Let op: test. product rondreed zonder te maaien. 4.4.3 Hulpmiddelen - Geschiedenis, dagteller Totale maaitijd : De totale tijd in uren dat de • maaimotor heeft gedraaid.
- Pagina 12 1. Druk op de knop OK om de maaimotortest te 4.4.6 Hulpmiddelen - Kalibratie starten. Hulpmiddelen - Kalibratie toont: Het menu 2. Controleer de weergegeven waarden van Kalibratie geleiding : De geleidingsdraad wordt • Toerental en Stroom . automatisch gekalibreerd tijdens de eerste 3.
- Pagina 13 Normaal : Bedoeld voor werkgebieden met een • beperkt aantal obstakels en/of doorgangen. Geschikt voor de meeste werkgebieden. • Complex : Bedoeld voor werkgebieden met veel obstakels en/of doorgangen. Kalibratie : Dit menu toont dezelfde submenu's als • Hulpmiddelen - Kalibratie . Zie Hulpmiddelen - Kalibratie op pagina 12 .
- Pagina 14 5 Servicegereedschap Autocheck 5.2 Het product aansluiten Autocheck 3 is een pc-hulpmiddel dat is ontwikkeld voor de service van de robotmaaiers van de Husqvarna 1. Verwijder de serviceplug. Group. Het is een hulpmiddel voor het oplossen van problemen en een database van verkochte producten en servicegeschiedenis.
- Pagina 15 Thuis . Aanbevolen acties worden ook weergegeven, 5.3.7 Documenten bijvoorbeeld aanbevolen firmware-updates. Wanneer een verbinding tussen een product en Autocheck wordt gemaakt, wordt alleen de relevante 5.3.2 Autotest technische documentatie voor dat model weergegeven. Autotest is handig als u snel een algemene status Het is echter mogelijk om de selectie van het verbonden Autotest kunt van het product wilt krijgen.
- Pagina 16 5.4.2 Een geblokkeerde hoofdprintplaat 5.4.4 Demo-modus programmeren De demo-modus wordt gebruikt voor installaties in winkels of beurzen. De maaischijf draait niet en het 1. Schakel het product uit met de knop ON/OFF. product wisselt tussen korte periodes van gebruik, 2. Sluit de USB-kabel aan op het product en de docken en opladen.
- Pagina 17 6 Reparatie-instructies In dit hoofdstuk wordt beschreven hoe reserveonderdelen moeten worden gerepareerd en vervangen. Raadpleeg de geïllustreerde onderdelenlijst (IPL) op de Support-website van de fabrikant. 6.1 Productoverzicht 6.1.1 Het behuizingssysteem Het behuizingssysteem is mechanisch gestructureerd rond de volgende modules: 1. Kap 2.
- Pagina 18 4. Druk op de bovenkap om deze te monteren. 6.2 Schroeven bevestigen Het is belangrijk om de schroeven correct te bevestigen. Onjuist bevestigde schroeven kunnen het product beschadigen. De schroefmaat is Torx 20 als er geen 6.4 De behuizing verwijderen en monteren andere informatie is.
- Pagina 19 4. Lokaliseer de vier posities waar de behuizing is 3. Trek om de knop voor hoogte-instelling te bevestigd. verwijderen. 4. Verwijder de 14 schroeven. 5. Duw het onderhoudsgereedschap omlaag in een van de vier posities en trek de behuizing omhoog. 6.
- Pagina 20 6. Til de voorkant van de bovenste helft van het Let op: Breng een nieuw garantiezegel aan. Het chassis op. garantiezegel moet altijd aanwezig en intact zijn, anders komt de garantie te vervallen. 7. Trek de voedingskabel (A) los van de hoofdprintplaat.
- Pagina 21 6.7 De onderdelen van de ophanging van de 4. Zet de schroevendraaier tussen het ophangsysteem en het onderste chassis. Duw de schroevendraaier achterste behuizing vervangen omhoog en verwijder het onderdeel van de De bovenkap 1. Verwijder de bovenste kap. Zie ophanging van de voorste behuizing.
- Pagina 22 7. Verwijder het toetsenbord en leid de kabel door het 7. Bevestig het nieuwe filter. Zorg ervoor dat de gat naar buiten. lijmoppervlakken goed op het chassis zijn bevestigd. 8. Verwijder de lijmresten van het chassis. 9. Verwijder de beschermingstape van het nieuwe toetsenbord en duw het toetsenbord op de daarvoor bestemde plek.
- Pagina 23 3. Verwijder de 2 schroeven voor de steun. 6. Verwijder het deksel. 4. Druk de clips naar binnen en trek omhoog om de steun te verwijderen. 7. Verwijder de veer. 5. Open het deksel en klap het naar voren. 8. Monteer in omgekeerde volgorde van verwijderen. 6.13 De printplaten en sensoren Het product bevat de volgende printplaten: 1.
- Pagina 24 4. Printplaat voorste sensoren (voorste lussensor en 6. Koppel alle andere kabels los van de tilsensor) hoofdprintplaat. De printplaten bevatten de elektronica en firmware die nodig zijn om de functies van het product te bedienen. De hoofdprintplaat en de HMI-printplaat hebben hun eigen afzonderlijke firmware.
- Pagina 25 Mark II / 315 Mark II. verwijderen en monteren op pagina 18 . ® Let op: De communicatieprintplaat voor Husqvarna 3. Verwijder de bovenste helft van het chassis. Zie bevat een e-SIM. In sommige markten wordt in de plaats De bovenste helft van het chassis verwijderen en hiervan een aparte SIM-kaart gebruikt.
- Pagina 26 b) Sluit de kabel tussen de HMI-printplaat en de b) Sluit de kabel tussen de HMI-printplaat en communicatieprintplaat aan. de communicatieprintplaat aan en gebruik de kabelhouder in de onderste helft van het chassis. 1 Nm 1 Nm 5. Voor communicatieprintplaat CBT5 a) De communicatieprintplaat CBT5 bevindt zich in de bovenste helft van het chassis.
- Pagina 27 6.13.4 De SIM-kaart vervangen montage van de laadplaatjes, worden vervangen. Zie laadplaatjes vervangen op pagina 29 . Voor communicatieprintplaten die een aparte SIM-kaart in plaats van een e-SIM hebben. De bovenkap 1. Verwijder de bovenste kap. Zie verwijderen en monteren op pagina 18 . ®...
- Pagina 28 6. Druk om de 2 clips los te maken en trek omhoog. 6.14.1 Accu vervangen De bovenkap 1. Verwijder de bovenste kap. Zie verwijderen en monteren op pagina 18 . De behuizing 2. Verwijder de behuizing. Zie verwijderen en monteren op pagina 18 . 3.
- Pagina 29 6. Druk op de klemmen om ze los te maken en til de 3. Verwijder de schroef voor de houder van de accuhouder op. laadplaatjes. 7. Til de accu op en verwijder deze. 4. Til de houder op en verwijder deze. 8.
- Pagina 30 4. Verwijder de bovenste helft van het chassis. Zie 12. Verwijder de afdichtstrip, de kabeldoorvoer en de 2 De bovenste helft van het chassis verwijderen en schroeven voor de maaimodule. monteren op pagina 19 . 5. Ontkoppel de maaimotorkabel van de hoofdprintplaat.
- Pagina 31 door de stroom in de wielmotor. Open het menu 6. Verwijder de 4 schroeven voor de wielmotor. Accessoires > Terreinset en schakel Terreinset in. 1. Verwijder de naafdop. 7. Verwijder de wielmotor. 8. Breng de nieuwe wielmotor aan. 9. Monteer in omgekeerde volgorde van verwijderen. 6.16.4 De wielborstels monteren of vervangen 1.
- Pagina 32 3. Steek de wielborstel in een hoek vanaf de onderkant 5. Til de klep van het laadstation voorzichtig naar voren in de sleuf en duw de borstel omlaag. en omhoog uit de laadtoren. 6. Koppel de laadkabel los. 7. Verwijder de 4 schroeven aan de onderkant van de bodemplaat om de laadtoren te verwijderen.
- Pagina 33 3. Druk op de 2 klemmen om de printplaat te 3. Verwijder de contactplaatjes (A) en de veren (B). verwijderen. 4. Bevestig de nieuwe printplaat. 4. Verwijder de doorvoertule en leid de kabels door de opening. Let op: Zorg ervoor dat de kabels naar de voeding zich in de kabelhouders achter de printplaat 5.
- Pagina 34 Om ervoor te zorgen dat de schroefdraden in de Schroefdraadplug monteren in een versleten kunststof kunststof onderdelen niet beschadigd raken: schroefdraad: 1. Draai de schroef voorzichtig linksom tot deze 1. Maak de opening groter met een 6,6 mm boor tot aangrijpt in het bestaande schroefdraad in het een diepte die overeenkomt met de plug.
- Pagina 35 de andere tussen de onderste en bovenste helft van het chassis. Beide afdichtstrips moeten op dezelfde manier worden vervangen. OPGELET: Er moet een afdichtstrip van 5 mm worden gebruikt. De afdichting is wellicht niet afdoende als de verkeerde afdichtstrip wordt gebruikt.
- Pagina 36 7 Service 7.1 Onderhoudsschema De onderstaande tabel bevat een checklist met punten en handelingen die bij een servicebeurt van het product moeten worden uitgevoerd. Elk jaar Elke 3 Actie Uitleg jaar Voorbereidingen Controleer het product op beschadiging en slij- tage. Firmware op pagina 15 .
- Pagina 37 Elk jaar Elke 3 Actie Uitleg jaar Chassisschroeven Schroefbevestigingen op pagina 37 . Controleer het aanhaalmoment van de chassis- schroeven. Onderhoud - De messen vervangen in de Messen bedieningshandleiding. Vervang de messen en de messchroeven. Glijplaten Controleer of de glijplaat vrij kan draaien en het kogellager geen geluid maakt.
- Pagina 38 Bevestiging Bevestigingsmateriaal Gereedschap Aanhaalmo- ment (Nm) Wielmotor op onderste helft van chassis Schroef, 5 x 16 mm Torx 20 Achterwiel Moer, M16 Dopsleutel 24 Maaischijf Schroef, M4 x 8 mm Kruisschroevendraaier Lager van maaischijf Bout M6 x 8 mm Inbussleutel 4 Messen Schroef, M4 x 10 mm Platte/kruisschroevendraai-...
- Pagina 39 8 Probleemoplossing 8.1 Meldingen De onderstaande tabel bevat storingen en informatieberichten die kunnen worden weergegeven in het product. Hier vindt u verwijzingen naar menu's in het product, maar in veel gevallen kan ook Autocheck worden gebruikt. Let op: Raadpleeg de bedieningshandleiding voor meer informatie over het oplossen van storingen. Meldingen Nummer Melding...
- Pagina 40 Meldingen Nummer Melding Oorzaak Actie Geen lussignaal De begrenzingsdraad is defect of niet Controleer of de begrenzingsdraad cor- correct geïnstalleerd. rect op het laadstation is aangesloten. Controleer alle splitsen op de begren- zingsdraad. Controleer of er een breuk in de begrenzingsdraad is en repareer deze indien nodig.
- Pagina 41 Meldingen Nummer Melding Oorzaak Actie Accu bijna leeg Het product kan het laadstation niet Verander de positie van de geleidings- Onderzoeken waar de gelei- vinden. draad. Zie dingsdraad moet worden gelegd in de bedieningshandleiding. Controleer de installatie-instellingen voor het vinden van het laadstation. Het laadstation vinden in de Raadpleeg bedieningshandleiding.
- Pagina 42 Meldingen Nummer Melding Oorzaak Actie Opgetild De tilsensor is geactiveerd omdat het Controleer of de behuizing van het pro- product is opgetild. duct vrij rond het chassis kan bewegen. Verwijder of creëer een eiland rondom voorwerpen die er mogelijk de oorzaak van zijn dat de behuizing wordt opge- tild.
- Pagina 43 Meldingen Nummer Melding Oorzaak Actie Maaisysteem geblok- De maaimotor wordt geblokkeerd door Controleer de maaimotor en verwijder keerd gras of andere voorwerpen. het gras of andere voorwerpen. De maaimotor of de bijbehorende ka- Controleer de wielmotor en de bijbeho- bels is/zijn defect of niet correct geïn- rende kabels.
- Pagina 44 Meldingen Nummer Melding Oorzaak Actie Probleem met laadsys- De voeding of de laagspanningskabel Zorg ervoor dat u de correcte voe- teem is/zijn beschadigd of niet correct geïn- dingseenheid voor het product ge- stalleerd. bruikt. De maximale lengte van de laagspanningskabel is 20 meter. Con- troleer de voedingseenheid, de laag- spanningskabel en de bijbehorende connectoren.
- Pagina 45 Meldingen Nummer Melding Oorzaak Actie Geleidingsdraad 1 niet De eerder geïnstalleerde geleidings- Controleer of de geleidingsdraad niet gevonden draad wordt niet meer gevonden. correct is aangesloten op het laadstati- on of de begrenzingsdraad. Controleer of er sprake is van een breuk in de ge- leidingsdraad.
- Pagina 46 Meldingen Nummer Melding Oorzaak Actie Verbinding veranderd Het lussignaal is succesvol gewijzigd. Geen actie. Verbinding NIET ver- Kan het lussignaal niet wijzigen. Probeer meerdere keren om een nieuw anderd lussignaal te maken. Als het probleem aanhoudt, vervangt u de hoofdprint- Een nieuw lussignaal maken plaat.
- Pagina 47 Meldingen Nummer Melding Oorzaak Actie Elektronisch probleem Communicatieproblemen tussen de Start het product opnieuw op door de HMI-printplaat en de hoofdprintplaat. ON/OFF-knop uit te schakelen, 10 se- conden te wachten en vervolgens de ON/OFF-knop in te schakelen. Zorg ervoor dat de kabel tussen de HMI-printplaat en de hoofdprintplaat goed is aangesloten.
- Pagina 48 Meldingen Nummer Melding Oorzaak Actie ® De SIM-kaart vervangen op pagina Simkaart niet gevon- Voor Automower Connect moet een 27 . SIM-kaart zijn aangebracht in het pro- duct. SMS mag niet verzen- Slechte GSM-dekking. Maximum aantal sms-berichten bereikt. Er kunnen maximaal 10 sms'jes per maand naar het product worden ver- zonden.
- Pagina 49 8.2.1 Symptomen tijdens maaien Symptoom Oorzaak Actie Ongelijkmatige maairesultaten Het product werkt te weinig uren per dag. Verhoog het aantal werkuren. Werkgebied te groot. Probeer het werkgebied te verkleinen of de werktijd te verlengen. Botte messen. Vervang alle messen en schroeven zodat de draaiende delen zijn uitgebalanceerd.
- Pagina 50 Symptoom Oorzaak Actie Het product reageert niet wan- Een voorwerp of vuil onder de STOP- Verwijder het voorwerp of maak schoon neer op de STOP-knop wordt knop. onder de STOP-knop. gedrukt Defecte magneet of Hall-sensor voor de Controleer of de magneet in de juiste Het product reageert niet wan- STOP-knop.
- Pagina 51 8.2.4 Symptomen tijdens opladen Symptoom Oorzaak Actie accutest uit om de capaciteit Zowel de maaitijd als de laad- Lage accucapaciteit. Voer een Autotest op tijd is korter dan normaal van de accu te bepalen. Zie pagina 15 . Het product verlaat nooit het De parkeermodus is geactiveerd.
- Pagina 52 8.3.1 Problemen met het lussignaal oplossen 8.3.1.3 Blauw knipperend licht Een blauw knipperend licht duidt waarschijnlijk op een Begin altijd met het controleren van de LED op het breuk in de begrenzingslus. laadstation. Deze geeft meestal goed aan waar u met het oplossen van problemen moet beginnen.
- Pagina 53 kunnen ook worden veroorzaakt door een te hoge Let op: De waarden zijn bij benadering en variëren spanning in de draad tijdens het installeren. tussen verschillende producten en accu's. De kabelisolatie kan worden beschadigd wanneer het gras meteen na de installatie te kort wordt gemaaid. Let op: Als het product langer dan twee maanden niet Bepaalde beschadigingen aan de isolatie zorgen soms is gebruikt, moeten minimaal twee en bij...
- Pagina 54 9 Vervoer, opslag en verwerking 9.1 Transport • Bewaar het product in een droge, vorstvrije ruimte. • Laat het product met alle wielen op een vlakke De meegeleverde Li-ion-accu's voldoen aan de ondergrond staan tijdens opslag of gebruik een wettelijke vereisten voor gevaarlijke goederen. originele wandhanger.
- Pagina 55 1414 - 003 - 17.01.2022 Vervoer, opslag en verwerking-...
- Pagina 56 ORIGINELE INSTRUCTIES Wij behouden ons het recht voor zonder aankondiging vooraf wijzigingen aan te brengen. Copyright © 2022 Husqvarna AB. Alle rechten voorbehouden. 114 27 59-36 www.husqvarna.com 2022-02-02...
