MC2-FC mode MC
2.2.2

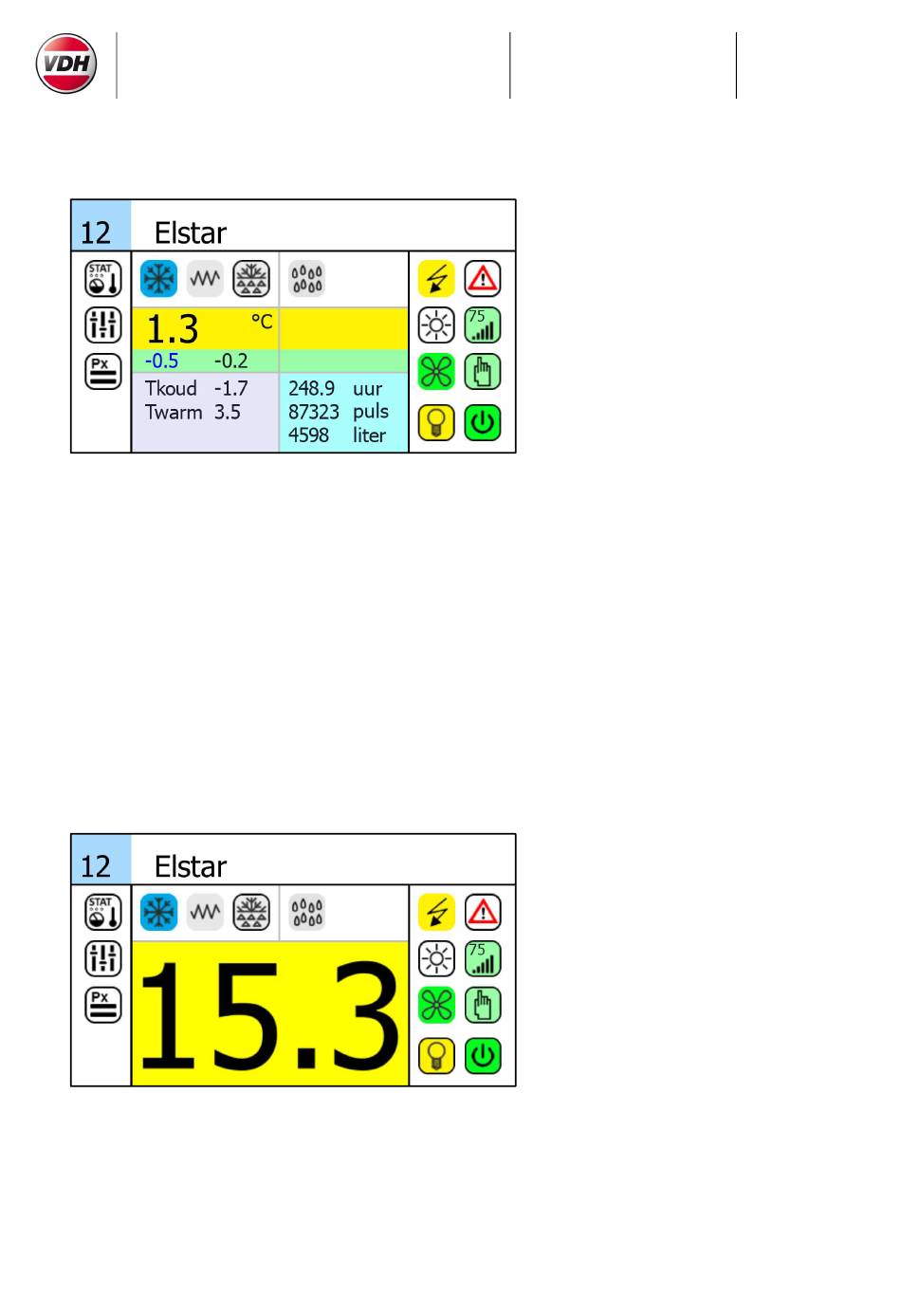

Cel-pagina 1
Na het opstarten verschijnt standaard de cel-pagina 1 hoofdpagina (P0137 = 0).
Linksboven staat het celnummer (P0100) en de celnaam. De achtergrondkleur van het celnummer
geeft de fase van de cel aan: donker blauw = Inkoelen, lichtblauw = Bewaren, groen = Standby. Met
status symbolen wordt de status van de cel weergegeven. Het gele vlak toont de actuele regel
temperatuur. Het groene vlak toont links het dag-setpoint en rechts het nacht-setpoint. Een actief
setpoint wordt blauw weergegeven. In het grijze vlak staan de Tkoud en Twarm temperaturen
(indien aanwezig, zie P0135, P0136). Helemaal rechts staan de vrijlopende koeltellers (uren en
pulsen) en watertellers.
Een setpoint wordt rood weergegeven bij een setpointkoppeling en een actief extern temperatuur-
setpoint (zie paragrafen 1.9 en 1.10). Bij een setpointkoppeling wordt met ">x" aangeduid aan welk
celnummer (x) is gekoppeld. Bij een actief extern temperatuur-setpoint wordt rechts de resterende
tijd (indien van toepassing) weergegeven in minuten.
2.2.3
Cel-pagina 2
Deze pagina is gelijk aan cel-pagina 1 met uitzondering dat de regeltemperatuur groot wordt
weergegeven in het gele vlak. Deze pagina kan als standaard worden ingesteld (P0137 = 2). Door
op de regel-temperatuur te drukken verschijnt cel-pagina 1. Via cel-pagina 1 kunnen de setpoints
en tellers worden bekeken en aangepast.
Document no.:181031
Pagina 17 van 58
Versie: 1.3
