MC2-FC mode MC
Document no.:181031
Versie: 1.3
6.4 Weergave status in- en uitgangen

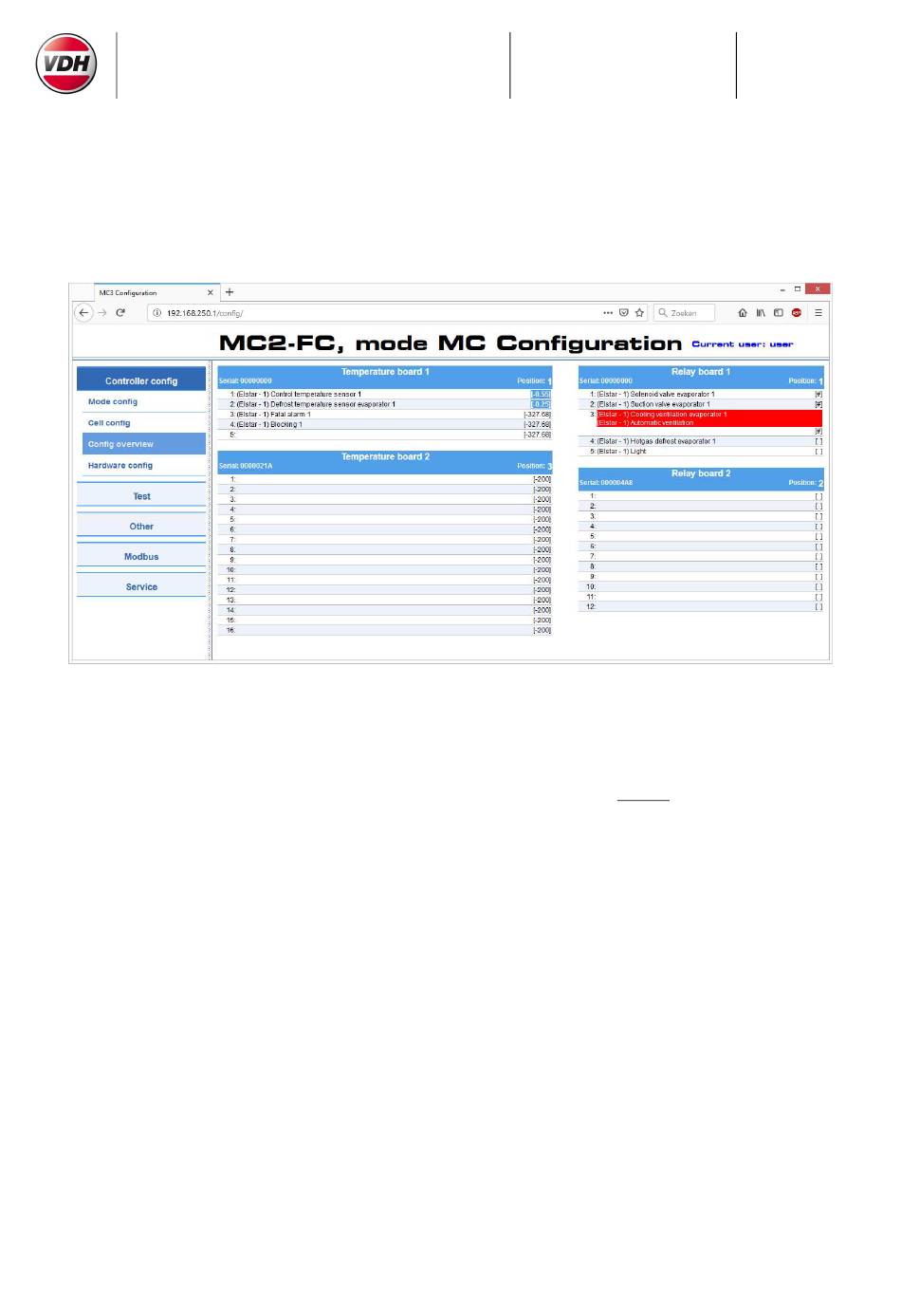

Door Controller config / Config overview te selecteren verschijnt er een webpagina waarop status
van de in- en uitgangen wordt weergegeven. De naam van de ingestelde in- en uitgangs functies
wordt ook weergegeven. Uitgangen waaraan meerdere functies zijn toegewezen zijn rood
gemarkeerd.
De boven weergegeven printen (Temperature board 1 en Relay board 1) zijn de in- en uitgangen op
de regelaar zelf. De daaronder weergeven printen (Temperature board 2 en Relay board 2) zijn de
in- en uitgangen van de optionele extensie module 907.100054 MC3-EM [1Do12,1Rth16].
De gemeten temperaturen worden in graden Celsius weergegeven zonder verrekening van de
offsets (P0200..P0234) Open digitale ingangen (temperatuur ingangen waarop een digitale
ingangs functie is ingesteld) worden weergegeven als -327,68 of 327,67, gesloten digitale
ingangen worden weergegeven met een waarde rond -245. Bekrachtigde relais worden met een [#]
aangeduid, relais in rust met [ ].
