De standlichten/richtingaanwijzers monteren
Voor machines met grillebeschermer
1.
Bevestig de 2 voorste standlichten/richtingaanwijzers aan de grillebeschermer met de 2 beugels voor
de voorste standlichten/richtingaanwijzers, 4 kruiskopschroeven (nr. 10 x 1¼"), 4 borgmoeren (nr. 10),
en 4 zelftappende schroeven (¼" x ½") zoals getoond in
Draai de 4 zelftappende schroeven (¼" x ½") aan met een torsie van 452 tot 508 N·cm.
Opmerking:
Monteer de oranje lens (richtingaanwijzers) boven de doorzichtige lens (standlichten).
2.
Verbind de kabelboomconnectoren met de 2 voorste standlichten/de voorste richtingaanwijzers.

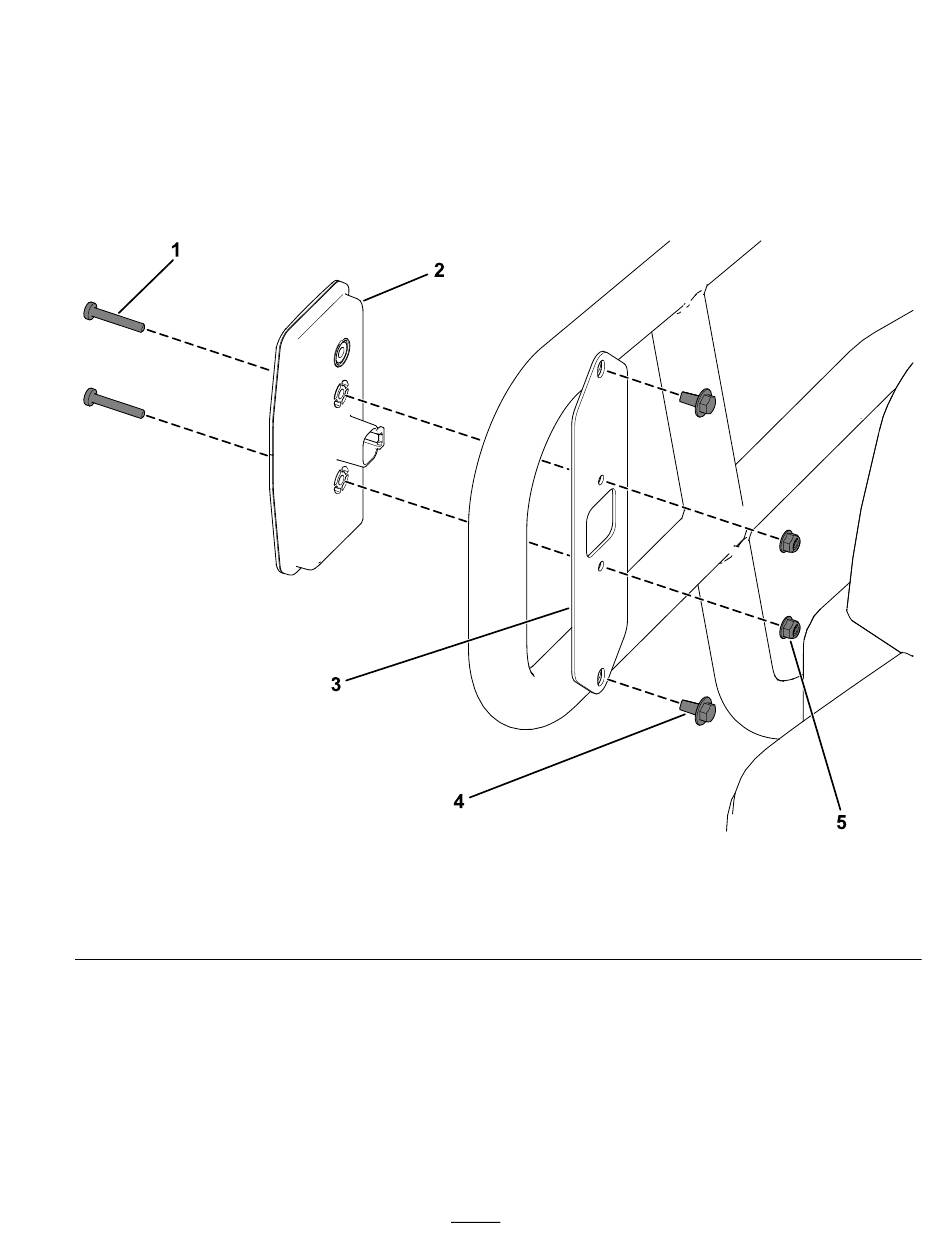

1. Kruiskopschroef (nr. 10 x 1¼")
2. Voorste standlicht/richtingaanwijzer
3. Beugel
Figuur
10.
Figuur 10
4. Zelftappende schroef (¼" x ½")
5. Borgmoer (nr. 10)
