Toro Workman GTX Installatie-Instructies pagina 15
Ledverlichtingsset met remlichten en richtingaanwijzers
Verberg thumbnails
Zie ook voor Workman GTX:
- Gebruikershandleiding (60 pagina's) ,
- Installatie-instructies (33 pagina's) ,
- Installatie-instructie (21 pagina's)
Advertenties
De remlichten/richtingaanwijzers monteren
Voor machines met een stalen laadbak van 1,8 m
1.
Monteer de 2 achterste remlichten/richtingaanwijzers aan de onderkant van de stalen laadbak van 1,8 m
met 2 achterlichtbeugels, 4 zelftappende schroeven (5/16" x ¾"), 4 kruiskopschroeven (nr. 10 x 1¼") en 4
borgmoeren (nr. 10) zoals getoond in
Opmerking:
Zorg dat de rode lenzen (remlichten) aan de binnenkant zitten en de oranje lenzen
(richtingaanwijzers) aan de buitenkant.
2.
Verbind de kabelboomconnectoren met de 2 achterste remlichten/richtingaanwijzers.
1. Zelftappende schroef (5/16" x ¾")
2. Borgmoer (nr. 10)
3. Kruiskopschroef (nr. 10 x 1¼")
Figuur
12.

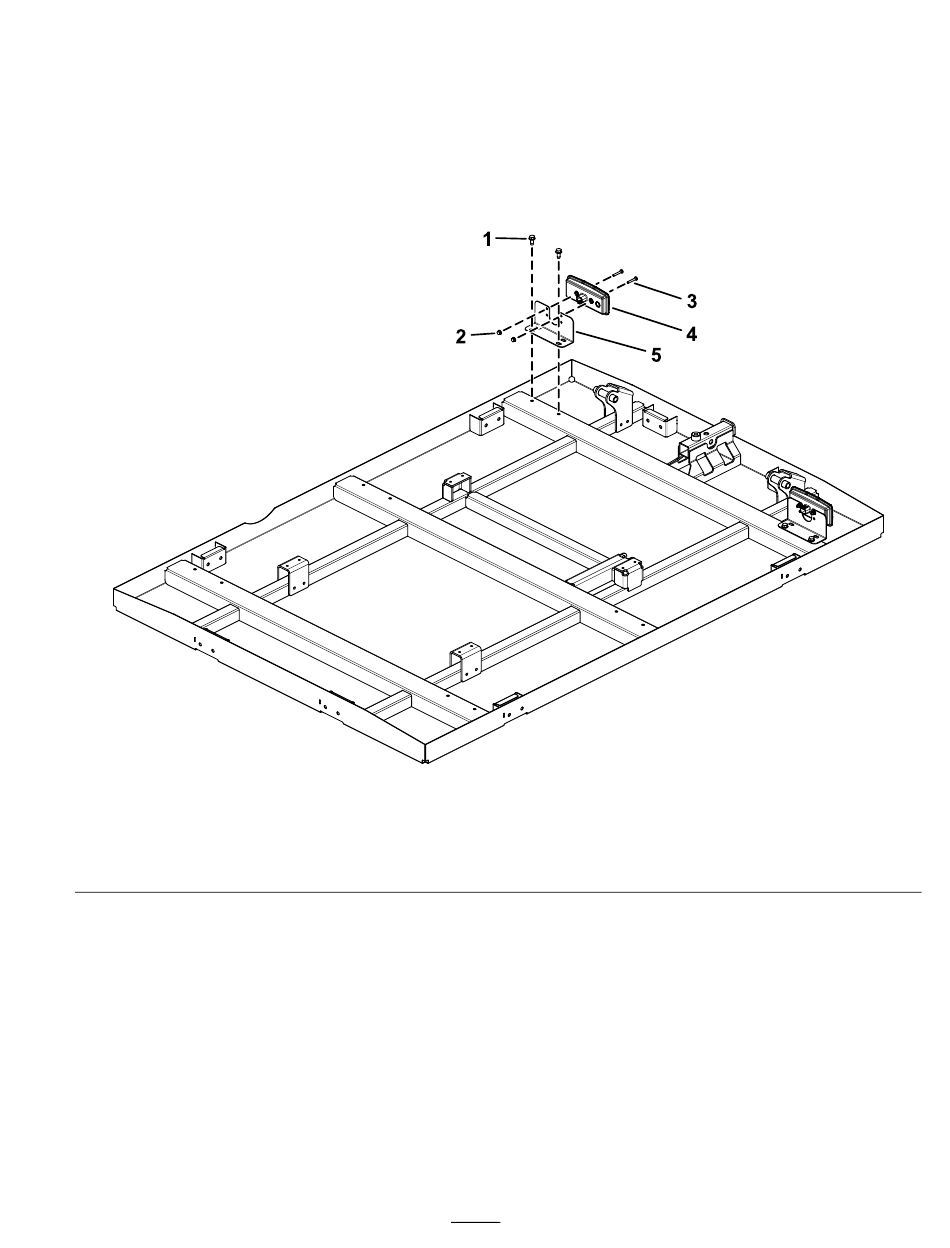

Figuur 12
4. Achterste remlicht/richtingaanwijzer
5. Achterlichtbeugel
15
g387313
