De remlichten/richtingaanwijzers monteren
Voor machines met een laadbak van stalen golfplaat
1.
Bevestig de 2 achterste remlichten/richtingaanwijzers aan de onderkant van de laadbak van een stalen
golfplaat. Gebruik hiervoor de 2 achterlichtbeugels, 4 kruiskopschroeven (nr. 10 x 1¼"), 4 borgmoeren
(nr. 10), 4 slotbouten (¼" x ¾") en 4 borgmoeren (¼") zoals getoond in
Opmerking:
Zorg dat de rode lenzen (remlichten) aan de binnenkant zitten en de oranje lenzen
(richtingaanwijzers) aan de buitenkant.
2.
Sluit de connectoren van de kabelboom op de lichten aan op de hoofdkabelboom.

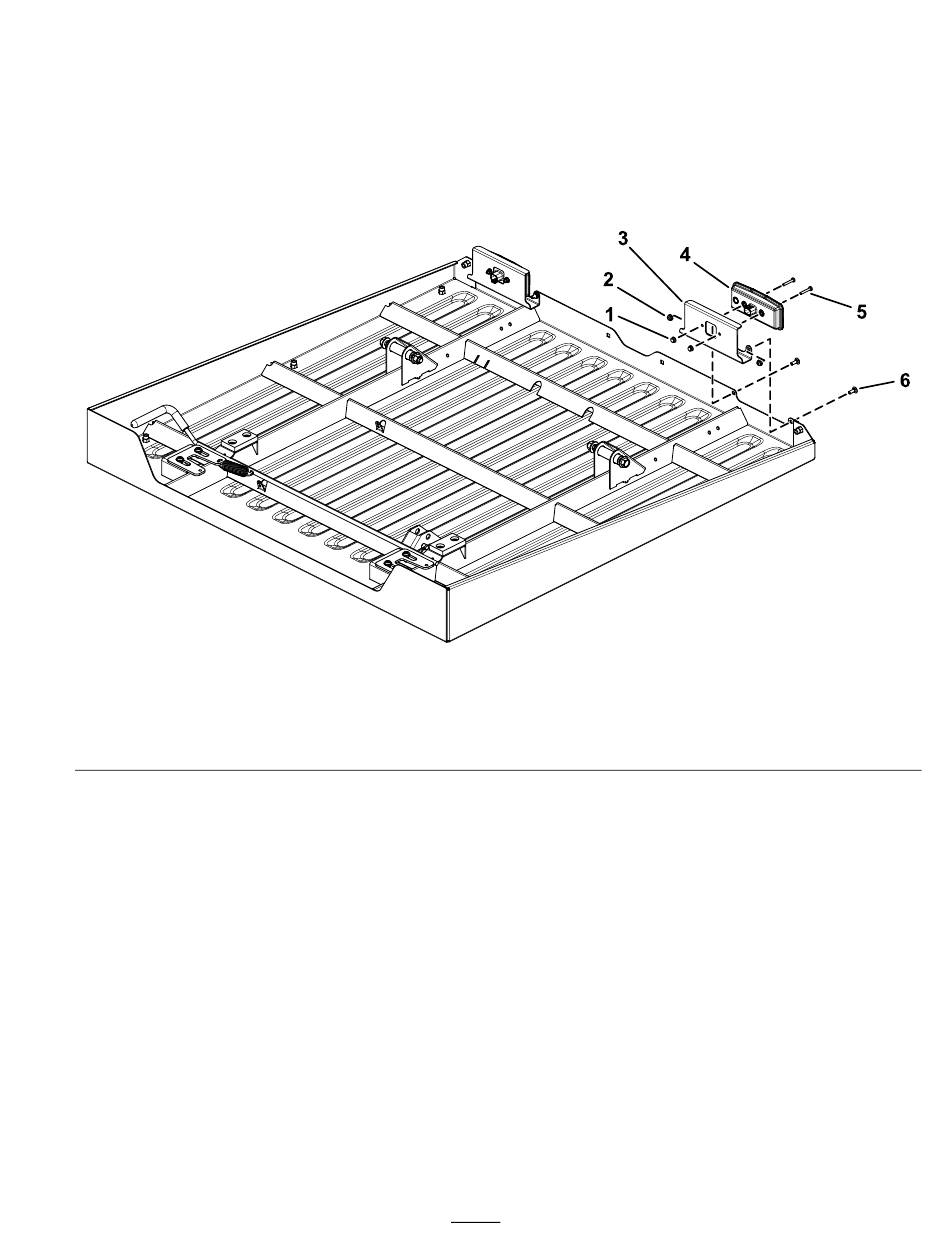

1. Borgmoer (nr. 10)
2. Slotbout (¼" x ¾")
3. Achterlichtbeugel
Figuur 13
4. Achterste remlicht/richtingaanwijzer
5. Kruiskopschroef (nr. 10 x 1¼")
6. Borgmoer (¼")
16
Figuur
13.
