Toro Workman GTX Installatie-Instructies pagina 4
Ledverlichtingsset met remlichten en richtingaanwijzers
Verberg thumbnails
Zie ook voor Workman GTX:
- Gebruikershandleiding (60 pagina's) ,
- Installatie-instructies (33 pagina's) ,
- Installatie-instructie (21 pagina's)
Advertenties
– Monteer de connector met de aanduiding P02 aan de connector met de aanduiding P01 in de kabelboom
van de verlichtingsset.
– Monteer de connector met de aanduiding P01 aan de hoofdkabelboom.
– Monteer de connector met de aanduiding J02 aan de positieve (+) USB-connector.
– Monteer de connector met de aanduiding J01 aan de positieve (+) USB-draad.

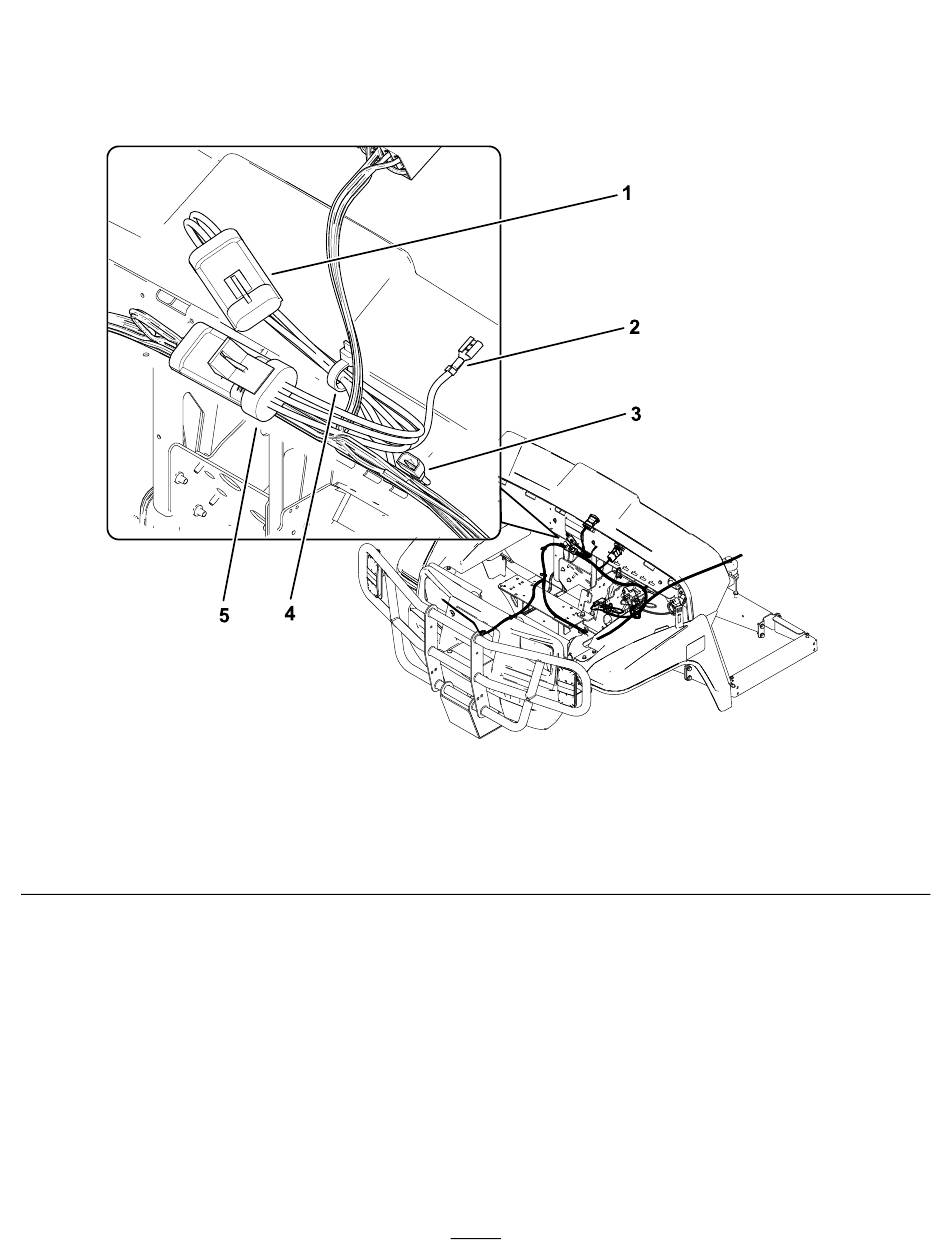

1. P01 - Connector van de hoofdkabelboom
2. J02 - USB-aansluitpunt
3. J01 - USB-aansluitpunt hoofdkabelboom
Figuur 2
Machine afgebeeld met gemonteerde grillebeschermer
4. Kabelbinder
5. P02 - connector van kabelboom van verlichtingsset
4
g525490
