De stand van de mand
aanpassen
Geen onderdelen vereist
Procedure
Zorg ervoor dat de mand parallel is met de maai-eenheid en
dat er minstens 6 mm speling is tussen het lipje van de mand
en de messenkooi. Ga als volgt te werk als de stand van de
mand moet worden aangepast:
1. Draai aan elke zijde van de mand de moeren op de
slotbouten los waarmee de aanslagbeugels van de mand
aan de mand zijn bevestigd

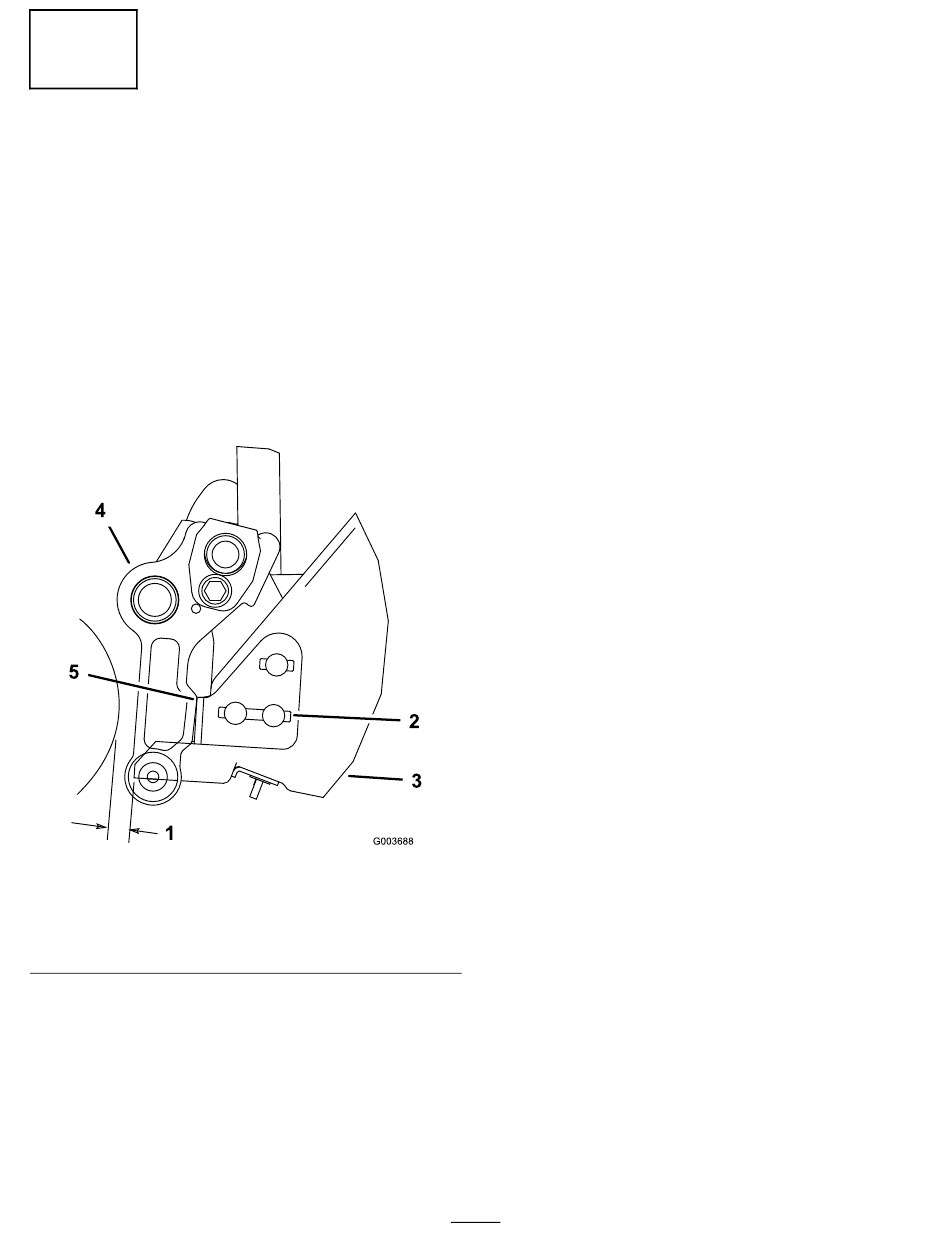

Figuur 13
1. 6 mm speling
2. Aanslagbeugel van mand
3. Mand
2. Plaats de mand zo, dat deze zich parallel aan de
maai-eenheid bevindt met een minimale speling van
6 mm tussen het lipje van de mand en de messenkooi
(Figuur
13).
3. Stel aan beide uiteinden van de mand de aanslagbeugels
zo af dat deze contact maken met een arm van het
draagframe.
4. Draai de moeren op de slotbouten vast om de stand
van de mand vast te zetten.
(Figuur
13).
g003688
4. Arm van draagframe
5. Contactpunt
