Grundfos CU 3X2 Installatie- En Bedieningsinstructies pagina 7
2.1 Signaallampjes
De CU 3X2 heeft een groen en een rood
signaallampje.
Het groene signaallampje geeft aan dat de
voedingsspanning is ingeschakeld.
Het rode signaallampje geeft aan dat het systeem
zich in de alarmmodus bevindt.

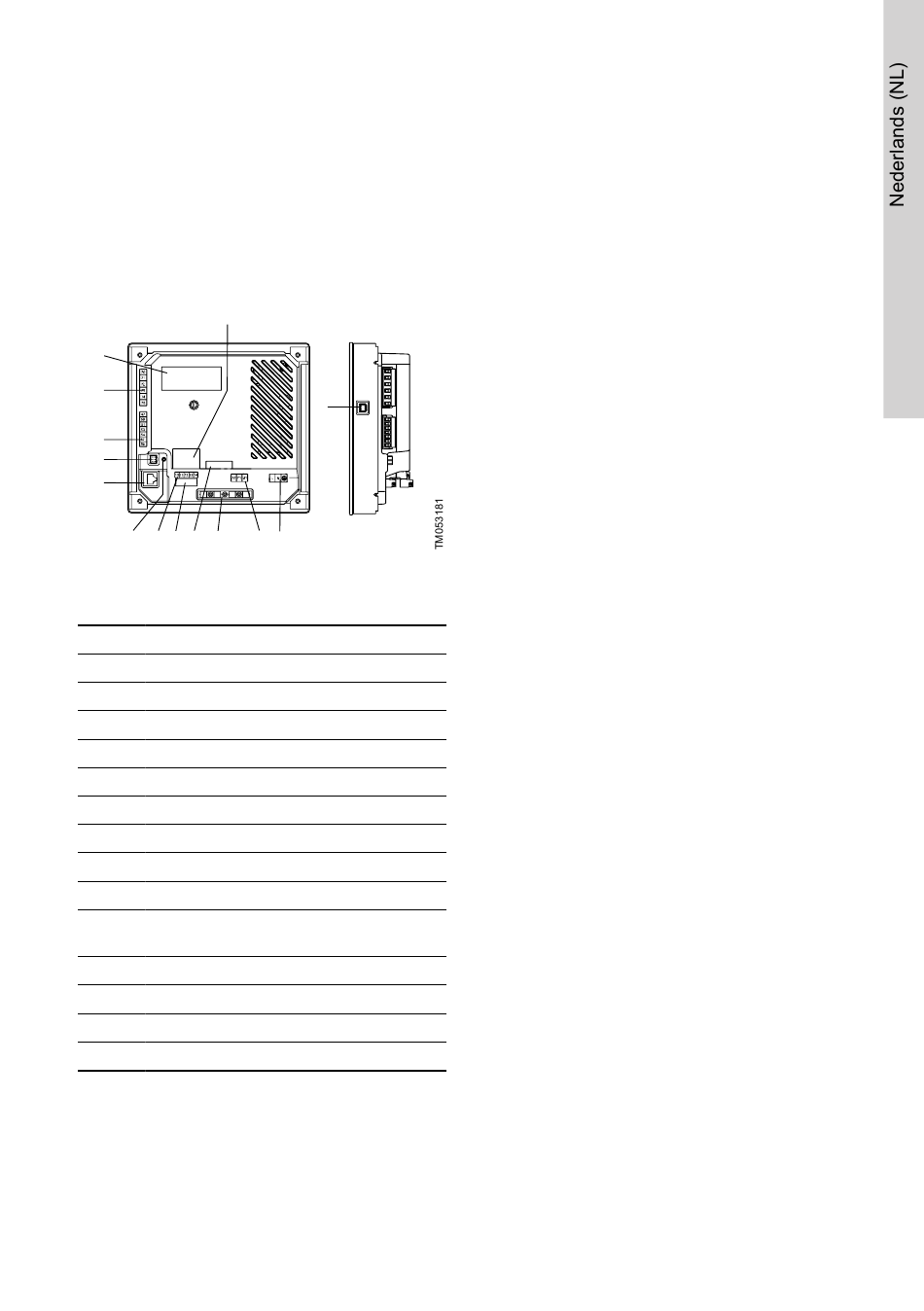

2.2 Klemmen
13
1
2
3
4
5
0V
12V
6
7 8 9 10
Achterzijde van de CU 3X2
Pos.
Beschrijving
1
Typeplaatje
2
Klemmen voor digitale uitgang relais
3
Klemmen voor analoge ingangen
4
Serviceaansluiting
5
Ethernet (RJ45)
6
Spanningsindicator
7
Klemmen voor digitale ingangen
8
Klemmen voor reserveaccu
9
Klemmen voor CIM module (optie)
Kabelklemmen voor GENIbus
10
aansluitingen
11
Interne GENIbus aansluiting
12
Klemmen voor voedingspanning
13
Label voor reserveaccu
14
USB-poort
Gerelateerde informatie
9.12 Aansluitgroepen
14
11 12
2.3 Explosiegevaarlijke omgeving
De CU 3X2 mag niet in explosiegevaarlijke
omgevingen worden geïnstalleerd, maar kan samen
met Grundfos pompen die zijn goedgekeurd voor
installatie in explosiegevaarlijke omgevingen worden
gebruikt.
