3. Identificatie
De CU 3X2 kan worden geïdentificeerd door het
typeplaatje aan de achterzijde.
1
Type
CU 362
Product No.
98146953 - VO1
U
100-240 VAC 50/60Hz - Max. 22W
N
!
30 XP
Made in Thailand

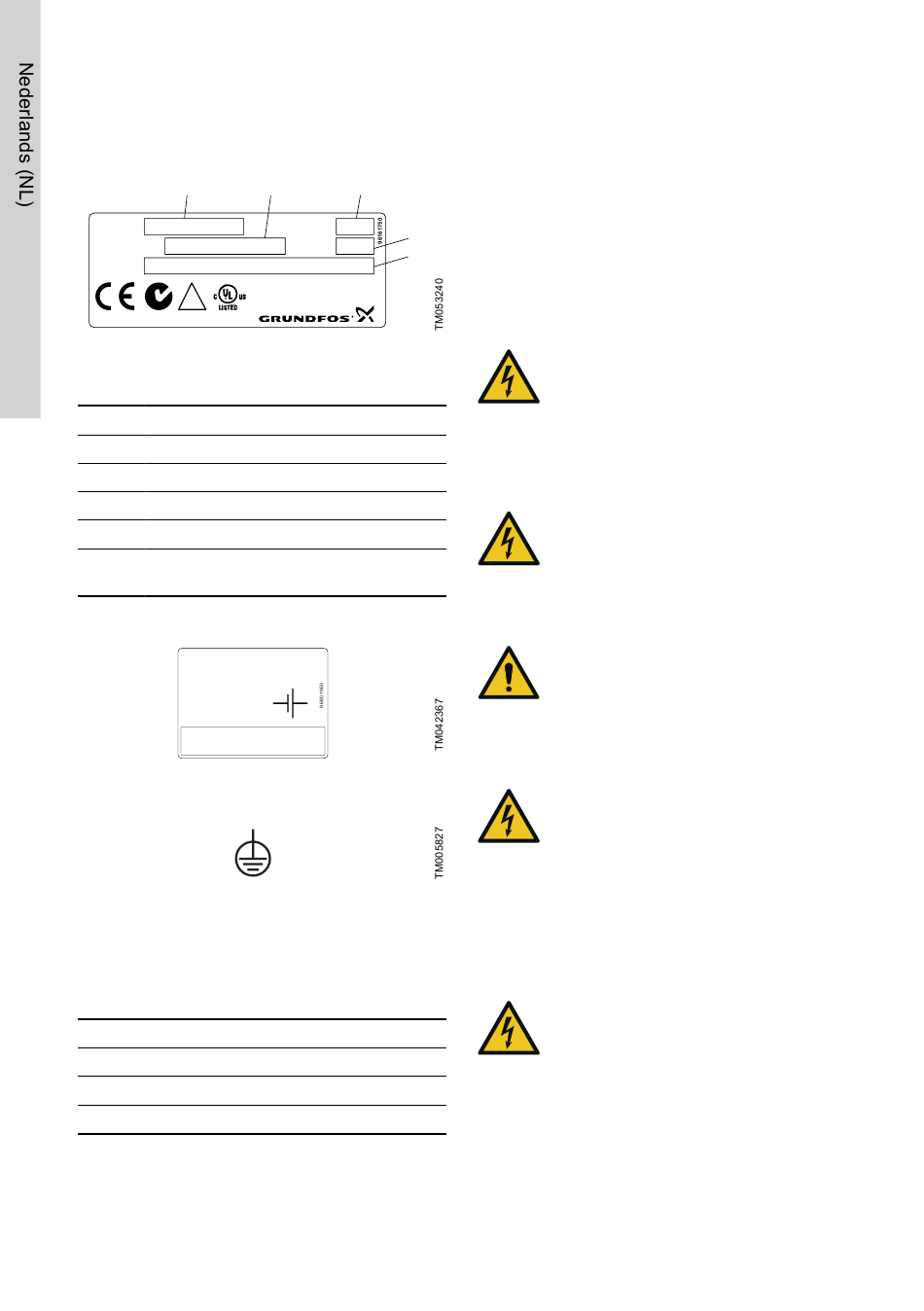

Voorbeeld van typeplaatje
Pos.
Beschrijving
1
Typeaanduiding
2
Artikelnummer en uitvoeringsnummer
3
Serienummer
4
Productiecode (jaar en week)
Nominale spanning, frequentie en
5
vermogen
De CU 3X2 heeft een label voor de reserveaccu.
Battery powered
12V dc
0V
Label voor reserveaccu
Beschermende aardklem
3.1 Typesleutel
Voorbeeld CU-3X-2
Code
Beschrijving
CU
Besturingseenheid
3X
Serie regelaars
2
Modelnummer
8
2
3
Serial No.
0536
4
P .c.
1228
5
OPEN TYPE PROCESS
CONTROL EQUIPMENT
12V
4. Voorbereiding van installatie
De CU 3X2 is alleen bedoeld voor
bedieningspanelen.
Controleer het volgende voordat u begint met
installeren:
•
De CU 3X2 komt overeen met de order.
•
Het apparaat is geschikt voor de aanwezige
voedingsspanning ter plekke van de opstelling.
•
Het heeft geen zichtbare schade.
WAARSCHUWING
Elektrische schok
Dood of ernstig persoonlijk letsel
‐
Schakel de voedingsspanning uit
voordat u begint met het maken van
aansluitingen. Zorg ervoor dat het
apparaat niet onbedoeld kan worden
ingeschakeld.
WAARSCHUWING
Elektrische schok
Dood of ernstig persoonlijk letsel
‐
De elektrische installatie dient door
een erkend installateur te worden
uitgevoerd, in overeenstemming met
de lokale voorschriften.
WAARSCHUWING
Dood of ernstig persoonlijk letsel
‐
Neem de plaatselijke voorschriften
voor veiligheid, gezondheid en het
milieu in acht.
WAARSCHUWING
Elektrische schok
Dood of ernstig persoonlijk letsel
‐
De klemmen L en N en ook 70 tot en
met 75 kunnen aangesloten zijn op
gevaarlijke contactspanning. Externe
regelspanning van andere groepen kan
optreden.
WAARSCHUWING
Elektrische schok
Dood of ernstig persoonlijk letsel
‐
Alle draden naar units buiten het
bedieningspaneel moeten van het type
H05VV-F zijn, overeenkomstig
CENELEC HD21 om letsel door
aanraking van draden te vermijden.
‐
VS en Canada: installatie van lokale
bedrading moet voldoen aan de
National Electrical Code (NEC) en/of
de Canadese Electrical Code.
