01 DE_Paddle_8390_0207
13.3

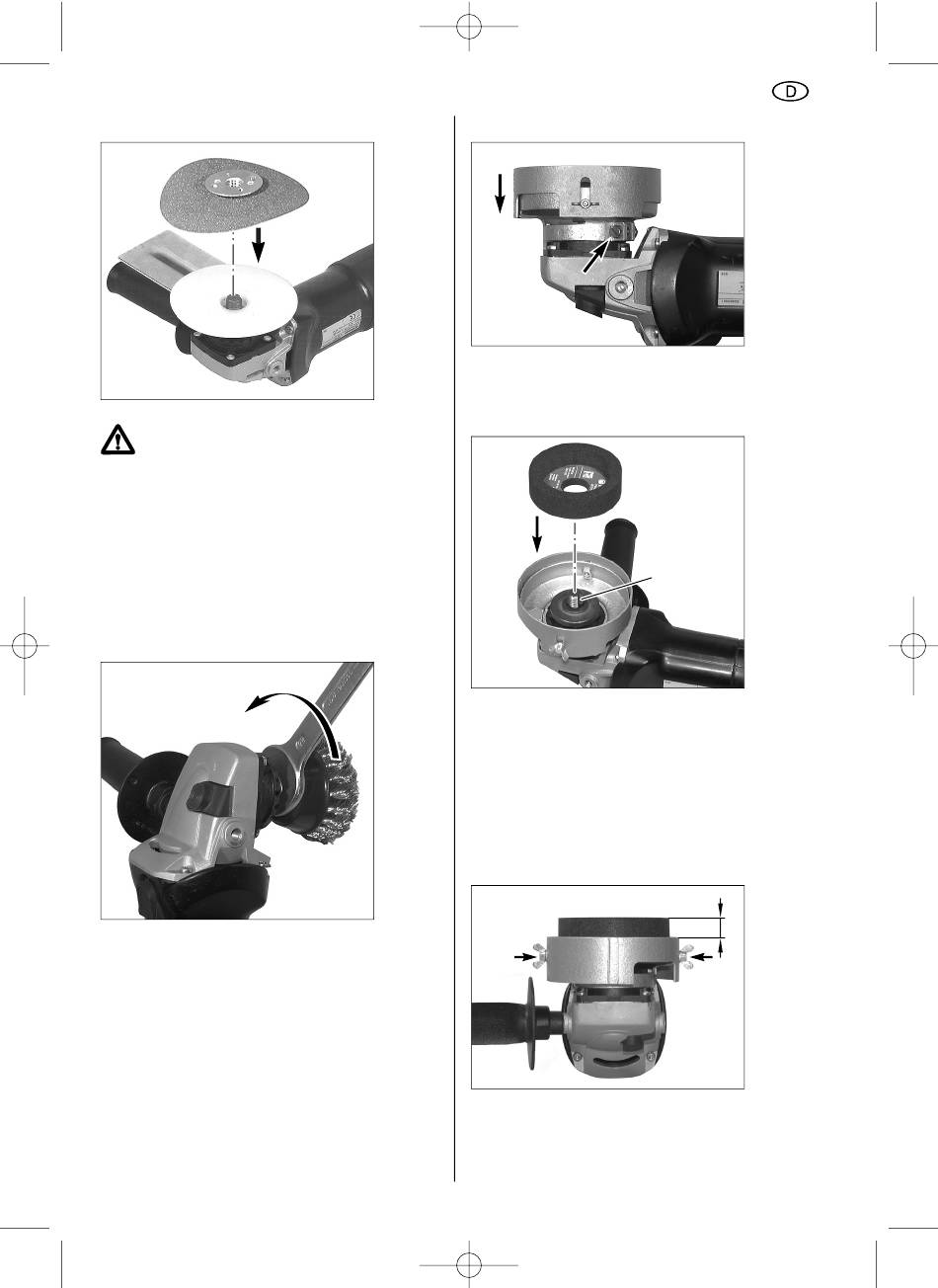

Stützteller und Schleifblatt anbringen
Nur die mit dem Stützteller gelieferte
Spannmutter verwenden!
Stützteller (i) gemäß Abbildung auf die Spindel
auflegen. Schleifblatt (k) mit beiliegender Spann-
mutter des Stütztellers aufschrauben. Spindel
arretieren. Schleifblatt mit Stützteller von Hand im
Uhrzeigersinn festziehen.
Lösen von Hand oder ggf. mit Zweilochschlüssel
(13).
13.4
Drahtbürste anbringen
Handschutz anbringen.
Schutzhaube (4) abnehmen. Spindel arretieren.
Drahtbürste (f) aufschrauben und mit Maul-
schlüssel SW 22 mm (7/8") festziehen.
08.11.2007
15:31 Uhr
All manuals and user guides at all-guides.com
Seite 11
13.5
Schleiftopf mit Schutzhaube anbringen
Schutzhaube (4) abnehmen. Schleiftopf-
Schutzhaube (d) in Pfeilrichtung auf den
Winkelschleifer bis zum Anschlag aufsetzen.
Schraube mit Schraubendreher festziehen.
Stützflansch (10) auf die Spindel aufsetzen.
Darauf achten, dass sich der Stützflansch auf der
Spindel nicht verdrehen lässt. Schleiftopf
gleichmäßig auf den Stützflansch auflegen.
Spannmutter (12) oder Quick-Spannmutter (11)
auf die Spindel aufschrauben. Spindel arretieren.
Schleiftopf mit Spannmutter (12) oder Quick-
Spannmutter (11) befestigen.
Bei Verwendung der Spannmutter (12) gekröpften
Zweilochschlüssel (n) benutzen.
Stellen Sie den Überstand des Schleiftopfes zur
Schutzhaube je nach Bedarf ein (ca. 0,5 - 1 cm).
Dazu beide Flügelschrauben lösen und
Schutzhaube gleichmäßig nach oben oder unten
verstellen. Flügelschrauben wieder festziehen.
DEUTSCH
10
11
