NEDERLANDS
13.2

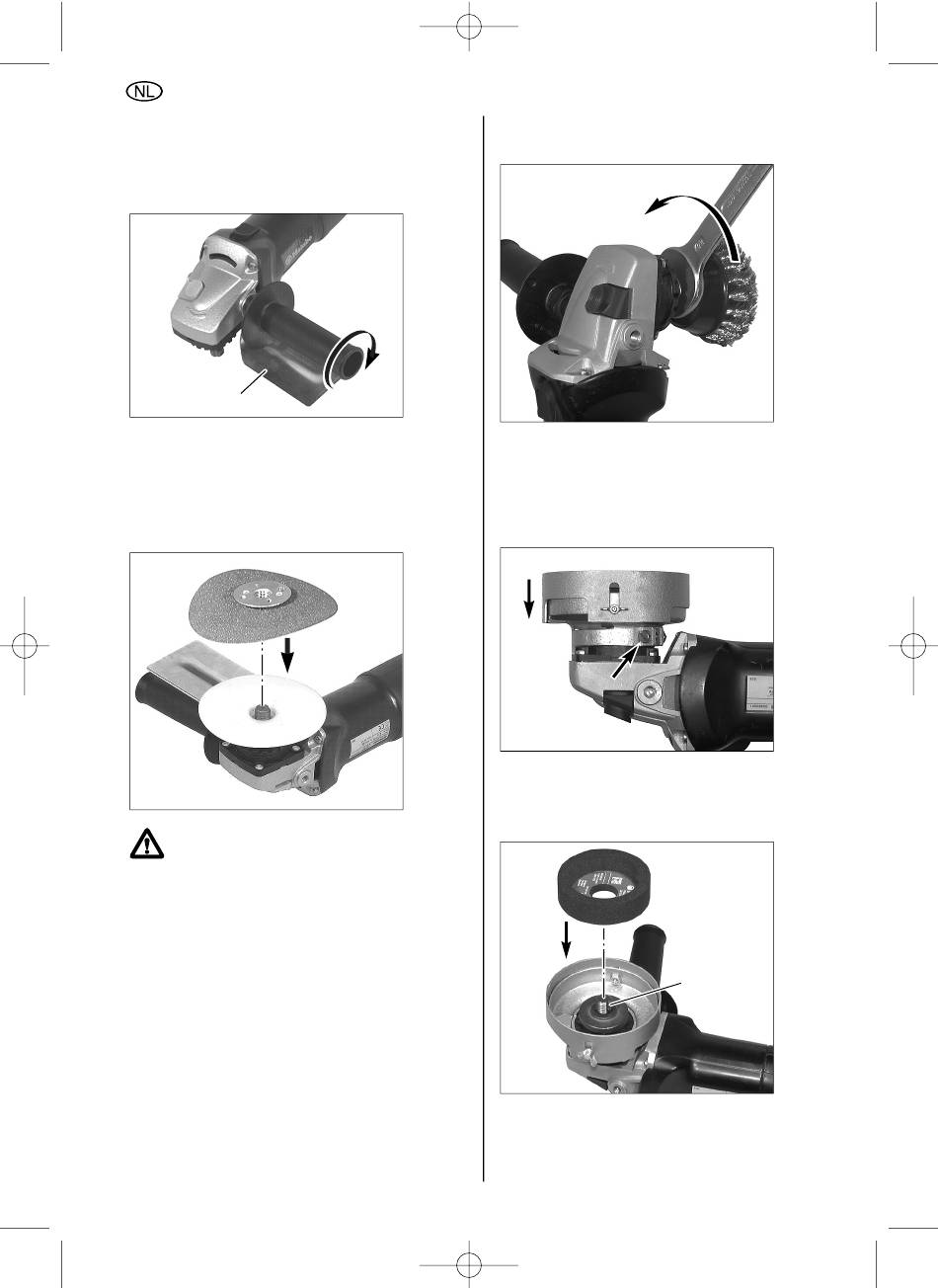

Handbescherming aanbrengen
(voor het werken met steunschijf en
schuurschijf of borstel)
Eventueel gereedschap, beschermkap en
handgreep verwijderen.
b
Handbescherming (b) over het schroefdraadstuk
op de handgreep (5) steken. Handbescherming
uitrichten en met de handgreep aan de haakse
slijper aanbrengen.
13.3
Steun- en schuurschijf aanbrengen
Alleen de samen met de steunschijf
geleverde spanmoer gebruiken!
Steunschijf (i) op de as leggen, zoals op de
afbeelding te zien is. Schuurschijf (k) met de
bijgevoegde spanmoer van de steunschijf erop
draaien. As vergrendelen. Schuurschijf met
steunschijf met de hand in de richting van de
wijzers van de klok vastdraaien.
Met de hand of eventueel met de pensleutel (13)
losmaken.
36
08.11.2007
15:57 Uhr
All manuals and user guides at all-guides.com
Seite 36
13.4
Draadborstel aanbrengen
Handbescherming aanbrengen.
Beschermkap (4) verwijderen. As vergrendelen.
Staalborstel (f) erop draaien en met steeksleutel
SW 22 mm (7/8") vastdraaien.
13.5
Komsteen met beschermkap
aanbrengen
Beschermkap (4) verwijderen. Komsteen-
beschermkap (d) in pijlrichting tot aan de aanslag
op de haakse slijper zetten. Schroef met
schroevendraaier vastdraaien.
Steunflens (10) op de as zetten. Erop letten dat
de steunflens op de as niet gedraaid kan worden.
Komsteen op de steunflens leggen. Erop letten
dat de komsteen gelijkmatig op de steunflens ligt.
