09 FIN_Paddle_8390_0207
SUOMI

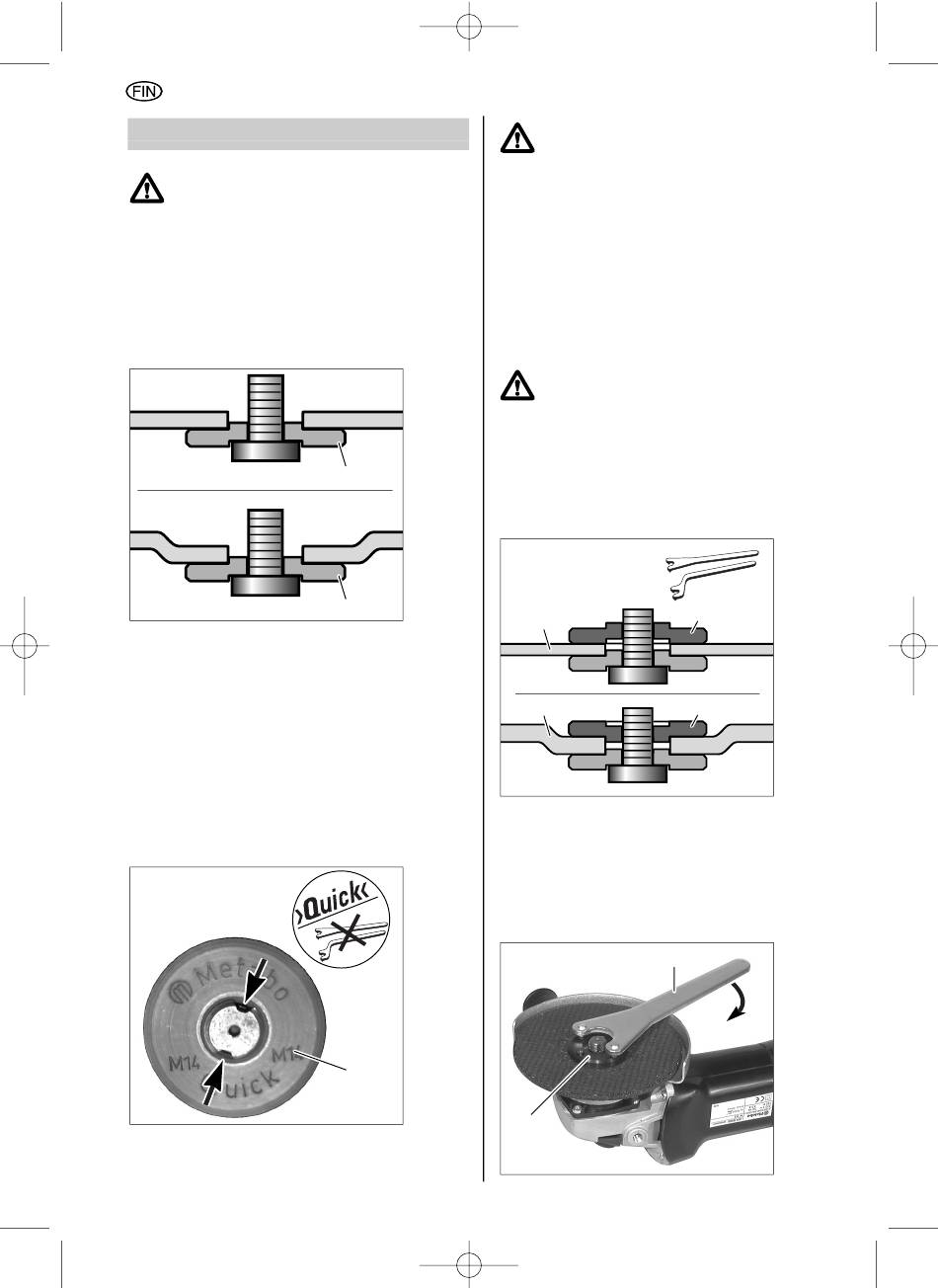

10 Työkalujen kiinnitys
Ennen jokaista työkalunvaihtoa vedä
pistoke pois pistorasiasta ja varmista,
että kulmahiomakone on kytketty pois
päältä.
Karan lukitus
Paina karan lukitusnappi (2) alas ja käännä karaa
käsin, kunnes tunnet lukitusnapin naksahtavan
paikoilleen.
10.1
Katkaisu- ja hiomalaikkojen
asentaminen
Aseta toimitukseen kuuluva tukilaippa (10) karaan
kuvan mukaisesti. Varmista, ettei tukilaippa pyöri
karan ympäri.
Aseta katkaisulaikka tai hiomalaikka tukilaippaan
kuvan mukaisesti. Tarkista, että hiomalaikka on
tasaisesti tukilaipan päällä. Katkaisutöissä
katkaisulaikan teräslaipan tulee olla tukilaippaa
vasten.
10.2
Quick-kiristysmutterin kiristäminen ja
avaaminen (varustelusta riippuen)
Kiristys
74
08.11.2007
16:10 Uhr
All manuals and user guides at all-guides.com
10
10
11
Seite 74
Työkalut, joiden paksuus on
kiinnityskohdassa yli 8 mm: käytä Quick-
kiristysmutterin (11) sijaan kiristysmutteria
(12) ja kaksipäistä avainta (13).
Aseta Quick-kiristysmutteri (11) kuvan mukaisesti
karan uriin. Lukitse kara. Kiristä Quick-
kiristysmutteri (11) käsin myötäpäivään. Kiristä
Quick-kiristysmutteri kääntämällä hiomalaikkaa
voimakkaasti myötäpäivään.
Avaaminen
Poiskytkemisen jälkeen kulmahiomakone pyörii
vielä n. 5 sekuntia. Paina karan lukitusnappia (2)
hieman ennen koneen pysähtymistä - Quick-
kiristysmutteri aukeaa.
Karan pysäyttäminen lukitusnapilla (2)
on sallittua vain Quick-kiristysmutteria
käytettäessä!
Irrota Quick-kiristysmutteri.
10.3
Kiristysmutterin kiristäminen ja
avaaminen (varustelusta riippuen)
Kiinnitys
A
B
Kiinnitä kiristysmutteri (12) karaan seuraavasti:
Ohuet hiomalaikat (A):
Kiristysmutterin ulkonema ylöspäin, jotta
hiomalaikka voidaan kiristää pitävästi.
Paksut hiomalaikat (B):
Kiristysmutterin ulkonema alaspäin, jotta
hiomalaikka voidaan kiinnittää pitävästi.
13
12
12
12
