italiano

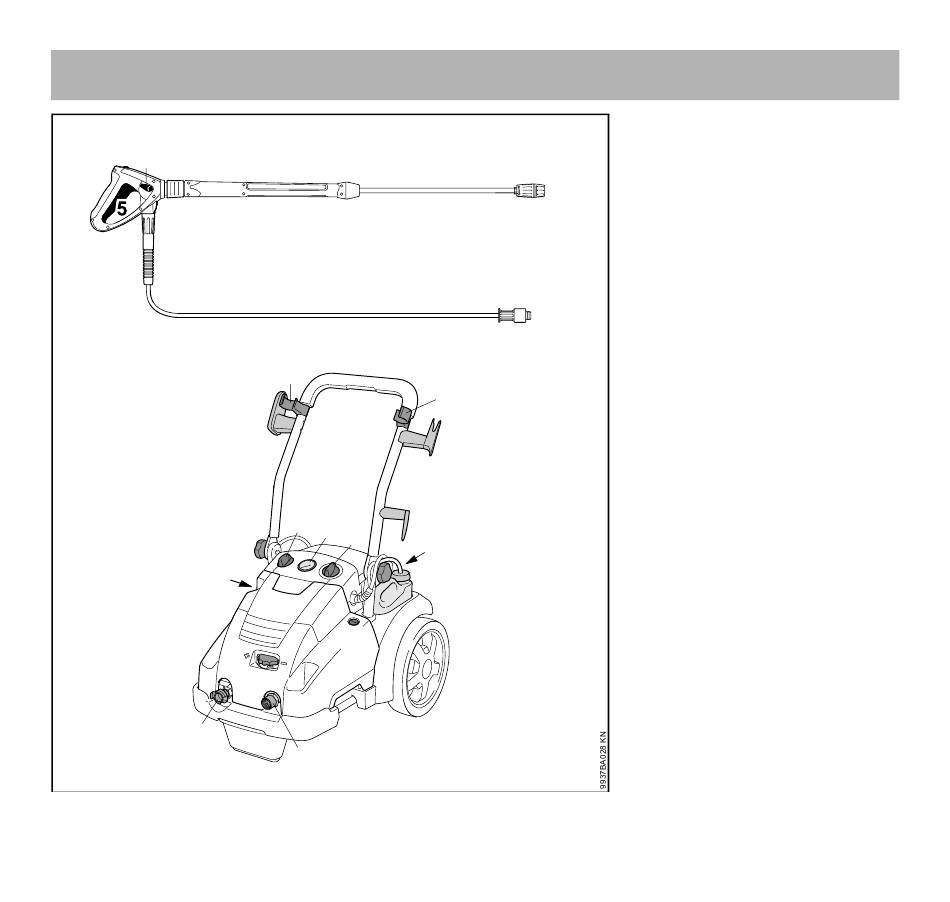

Componenti principali
4
3
2
1
6
7
18
17
12
170
All manuals and user guides at all-guides.com
RE 362, 462
10
26
24
25
19 20
23
21
22
16
15
14
13
8
9
11
24
23
#
RE 362, RE 362 PLUS, RE 462, RE 462 PLUS
1
Pistola a getto
2
Giunto per lancia
3
Leva di registro regolazione di
pressione/quantità
4
Sicura
5
Leva
6
Bloccaggio raccordo flessibile AP
7
Dado a risvolto (collegamento
flessibile AP – pistola a getto)
8
Bocchetta
9
Bussola di regolazione per
l'aspirazione del detersivo
10 Flessibile AP
11 Dado a risvolto (collegamento
flessibile AP – idropulitrice AP)
12 Raccordo alimentazione d'acqua
13 Raccordo flessibile AP
14 Manopola girevole di regolazione
pressione/quantità
15 Bloccaggio per cappottatura
16 Cappottatura
17 Spia del livello d'olio
18 Manopola
19 Manopola dosatrice del detersivo
20 Manometro
21 Interruttore dell'apparecchiatura
22 Serbatoio detersivo
23 Gancio per cavo di collegamento
24 Sostegno per dispositivo di
spruzzatura
25 Supporto per flessibile AP
26 Telaio di spinta
#
Targhetta d'identificazione
