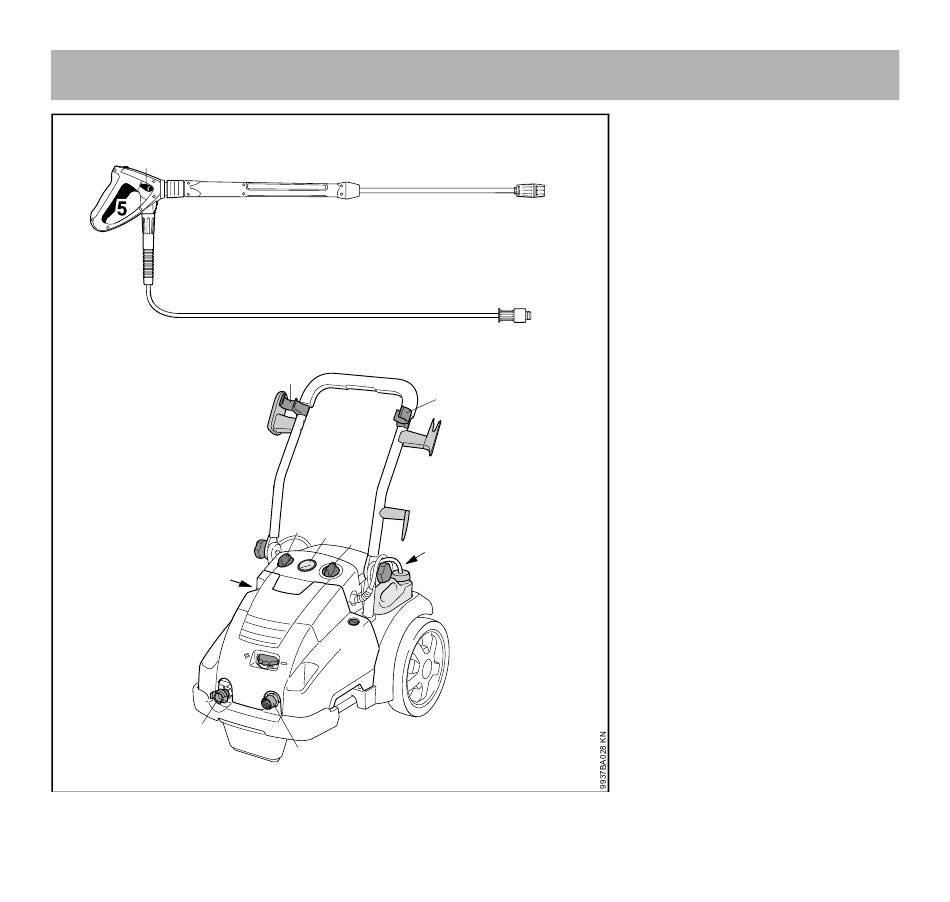

Wichtige Bauteile
4
3
2
1
6
7
18
17
12
RE 362, RE 362 PLUS, RE 462, RE 462 PLUS
All manuals and user guides at all-guides.com
RE 362, 462
10
26
24
25
19 20
23
21
22
16
15
14
13
8
9
11
24
23
#
1
Spritzpistole
2
Kupplung für Strahlrohr
3
Stellhebel Druck-/Mengen-
Regulierung
4
Sicherungshebel
5
Hebel
6
Verriegelung
Hochdruckschlauchanschluss
7
Überwurfmutter (Verbindung
Hochdruckschlauch - Spritzpistole)
8
Düse
9
Stellhülse für
Reinigungsmittelansaugung
10 Hochdruckschlauch
11 Überwurfmutter (Verbindung
Hochdruckschlauch -
Hochdruckreiniger)
12 Anschlussstutzen Wasserzulauf
13 Anschlussstutzen
Hochdruckschlauch
14 Drehgriff Druck-/
Mengenregulierung
15 Verriegelung für Haube
16 Haube
17 Ölstandskontrolle
18 Drehgriff
19 Dosiergriff für Reinigungsmittel
20 Manometer
21 Geräteschalter
22 Reinigungsmittelbehälter
23 Aufhängung für Anschlussleitung
24 Halter für Spritzeinrichtung
25 Halter für Hochdruckschlauch
26 Schubbügel
#
Typenschild
