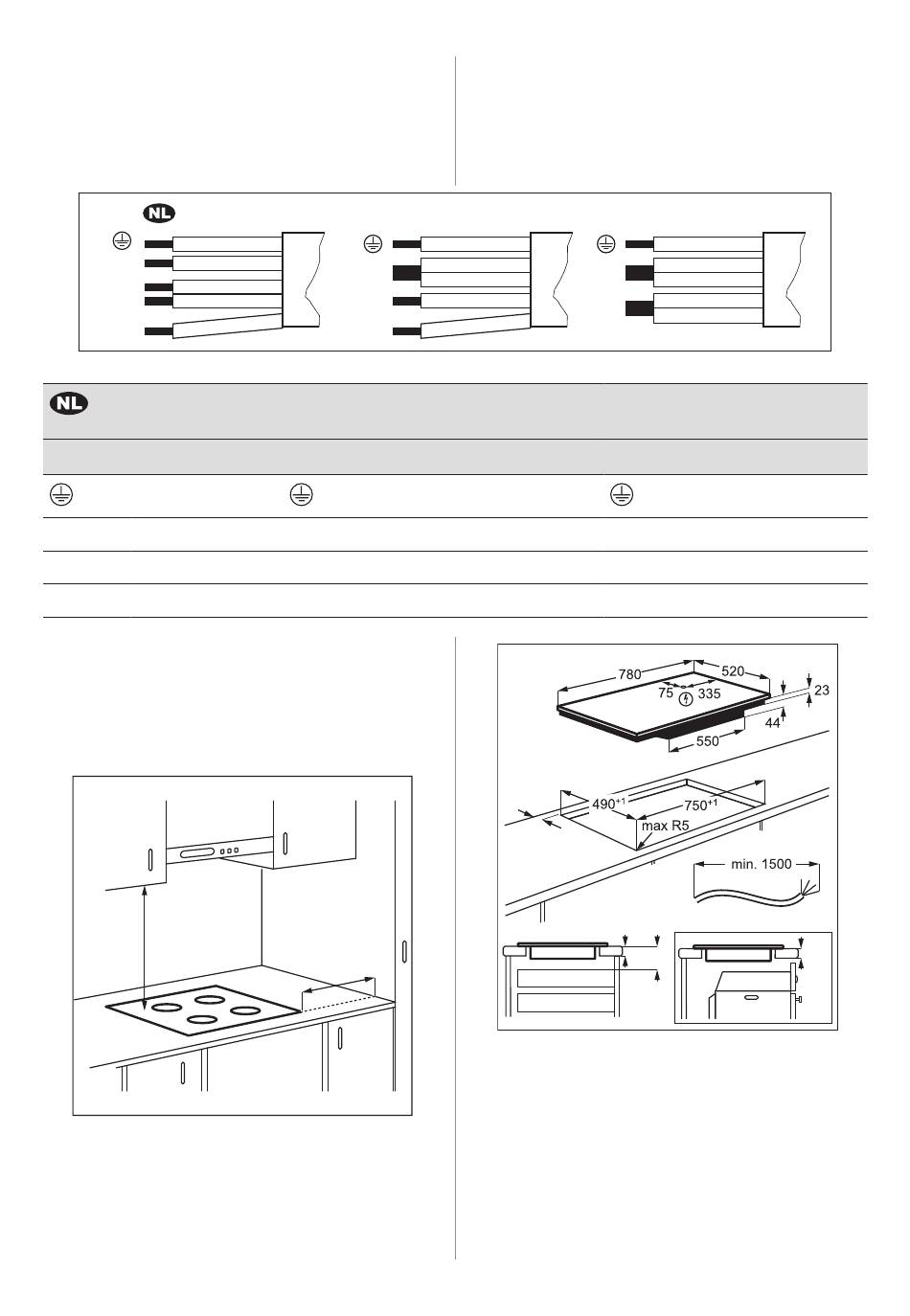

Екі фазалық қосылым
1. Көк сымдардан кабель шеті муфтасын
алыңыз.
2. Көк кабель ұштарын оқшаулаудың бір
бөлігін алып тастаңыз.
220-240 V~
N
N
L1
L2
220 - 240 В~
5x1,5 мм²
Жасыл - сары
N
Көк және көк
L1
Қара
L2
Қоңыр
3.4 Құрастыру
Құрылғыны ауа тартқыштың астына
орнатсаңыз, құрылғылардың арасындағы
мин. қашықтықты орнату нұсқауларынан
қараңыз.
min.
500mm
Құрылғы тартпаның үстіне орнатылса,
пештің желдеткіші тағам пісіру барысында
тартпадағы заттарды жылытуы мүмкін.
400V2N~
N
L1
L2
Екі фазалық қосылым: 400 В2N~ Бір фазалық қосылым:
5x1,5 мм² немесе 4x2,5 мм²
Жасыл - сары
N
Көк және көк
L1
Қара
L2
Қоңыр
min.
50mm
3. Екі көк кабельдің ұштарын жалғаңыз.
4. Әрбір сымның ұшына бөлісілген сым
соңы муфтасын қолданыңыз (арнайы
құрал қажет).
N
L
220 - 240 В~
5x1,5 мм² or 3x4 мм²
N
L
min. 50
min.
10
Төмендегі сызбада көрсетілген толық
атауды теру арқылы «AEG индукциялық
плитасын орнату әдісі — жұмыс үстеліне
орнату» видео оқулығын қараңыз.
220-240 V~
Жасыл - сары
Көк және көк
Қара және қоңыр
min.
min.
28
55
