UWAGA!
Połączenia za pomocą wtyczek
stykowych są zabronione.
UWAGA!
Nie wiercić ani nie lutować końcówek.
Jest to zabronione.
UWAGA!
Nie podłączać przewodu bez tulei
przewodu.

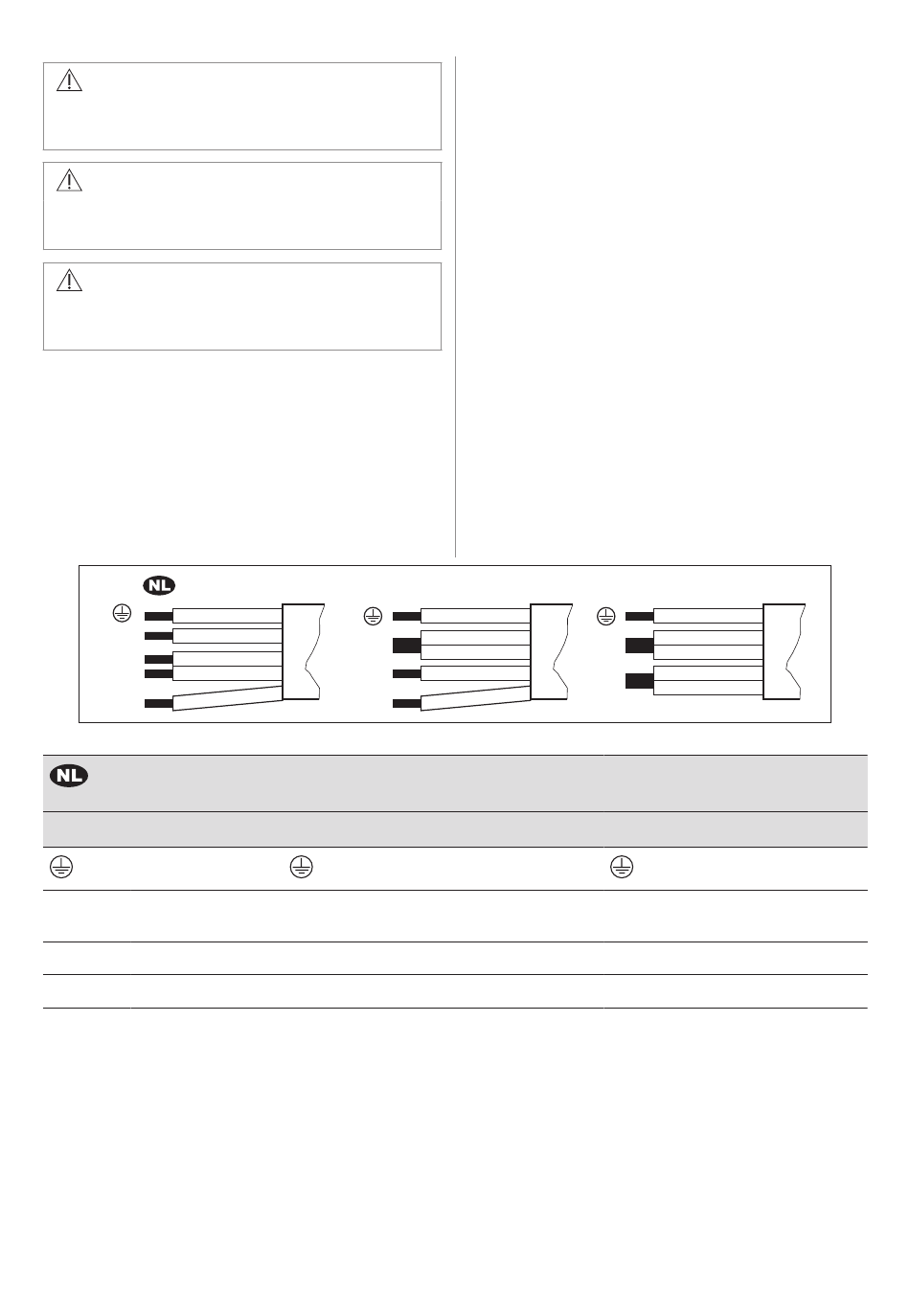

Połączenie jednofazowe
1. Zdjąć tulejki z końcówek z przewodów
czarnego, brązowego i niebieskiego.
2. Usunąć część izolacji z końcówek
przewodów czarnego, brązowego i
niebieskiego.
3. Podłączyć końcówki przewodów
czarnego i brązowego.
220-240 V~
N
N
L1
L2
220 - 240 V~
5x1,5 mm²
Zielony – żółty
N
Niebieski i niebie‐
ski
L1
Czarny
L2
Brązowy
3.4 Montaż
Gdy montuje się płytę grzejną pod okapem
należy zapoznać się z informacjami
w instrukcji instalacji okapu na temat
minimalnej odległości między urządzeniami.
254
POLSKI
400V2N~
N
L1
L2
Połączenie dwufazowe: 400 V2N~
5x1,5 mm² lub 4x2,5 mm²
Zielony – żółty
N
Niebieski i niebie‐
ski
L1
Czarny
L2
Brązowy
4. Założyć nową tulejkę na końcówkę
wspólnego przewodu (wymagane
specjalne narzędzie).
5. Połączyć końcówki dwóch przewodów
niebieskich.
6. Założyć nową tulejkę na końcówkę
wspólnego przewodu (wymagane
specjalne narzędzie).
Połączenie dwufazowe
1. Zdjąć tulejkę z końcówki przewodów
niebieskich.
2. Usunąć część izolacji z końcówek
przewodu niebieskiego.
3. Połączyć końcówki dwóch przewodów
niebieskich.
4. Założyć nową tulejkę na końcówkę
wspólnego przewodu (wymagane
specjalne narzędzie).
N
L
Połączenie jednofazowe:
220 - 240 V~
5x1,5 mm² lub 3x4 mm²
N
L
220-240 V~
Zielony – żółty
Niebieski i niebie‐
ski
Czarny i brązowy
