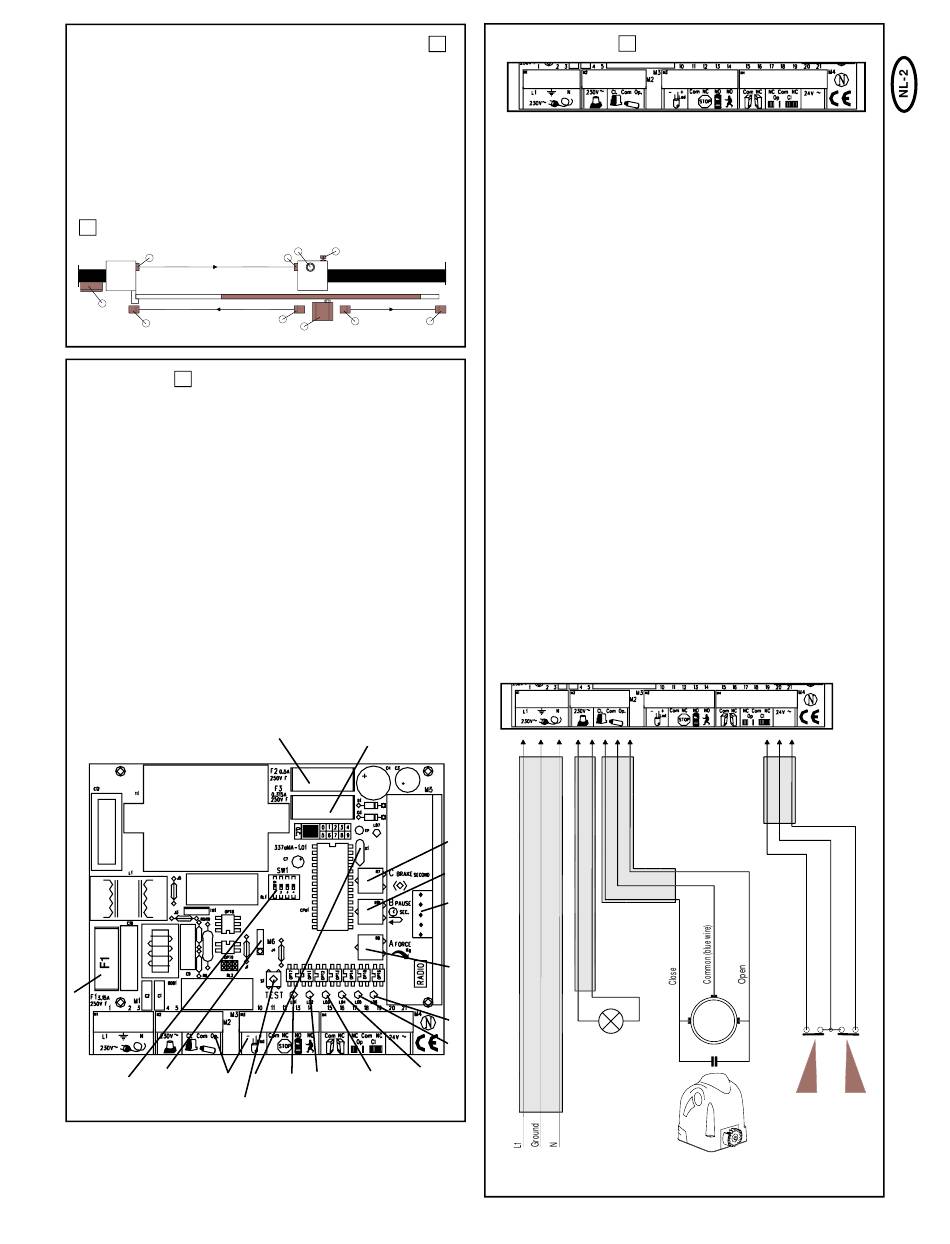

TYPISCHE SAMENSTELLING VAN EEN INSTALLATIE
(1) Aandrijving met besturingseenheid
(2) Besturingseenheid (indien extern gemonteerd)
(3) Fotocellen zender
(4) Fotocel ontvanger
(5) Knipperlicht
(6) Antenne (optioneel)
(7) Sleutelschakelaar (optioneel)
(8) Fotocel (optioneel)
(9) Fotocel (optioneel)
1
3 3
2 2
8 8
2
INSTALLATIE
(1) F1
Hoofdzekering (230Volt)
(2) F2
Hulpzekering 24Volt ~
(3) F3
Centrale zekering (logica)
(4) C
Rem
(5) B
Pauze (hek staal stil in open stand)
(6) M5
Insteekvoetje voor zender
(model 801719)
(7) A
Openings- en sluitkracht
(8) LED 5
Eindschakelaar controle
(9) LED 6
Eindschakelaar controle
(10) LED 4
Fotocel (controle)
(11) LED 3
B Toets ingang
(12) LED 2
A Toets ingang
(13) LED 1
STOP (noodstop)
(14) LED 7
Diagnose (algemeen)
(15) M1 – M4
Aansluiting klemmen
(16) M6
Aansluiting toebehoren (niet vereist)
(17) SW1
Programmaschakelaar (DIP-schakelaar)
(18) TEST
Test-toets (opent volledig)
1
16
17
15
18
All manuals and user guides at all-guides.com
5 5
7 7
4 4
8 8
9 9
9 9
1 1
2
3
F2
F3
10
11
13
12
14
1
AANSLUITINGEN
M1
1- L
2- Aardverbinding
3- N (nulleider)
4- L
5- L
M2
6- L Sluiten
7- N (nulleider)
8- L Openen
M3
9- LED –
10- LED +
11- COM (gezamenlijk)
12- STOP (opener, NC)
13- Toets A (sluiter, NO)
14- Toets B (sluiter, NO)
15- COM (gezamenlijk)
16- LS contact (opener, NC)
M4
17- OPEN (opener, NC)
18- COM (Gemeinsamer)
19- DICHT (opener, NC)
20- L
21- L
4
5
6
3x1,5mm
7
8
9
Knipperlicht
3x1,5mm
230V~ ±10% 50Hz
TOEVOERLEIDING
3
230Volt
L 230V/ 50Hz +/- 10%
Voorziening voor de
besturingseenheid, aandrijving,
toebehoren
230Volt~
Knipperlicht (230Volt~)
Aandrijfaansluiting 230Volt~ 700VA
max.
Condensator wordt tussen 6 en 8
aangesloten
Hekstatus LED
Geeft weer of het hek OPEN of
DICHT is.
Toets ingang
A= hek volledig openen
B= hek gedeeltelijk openen
Aansluiting fotocellen
Aansluiting eindschakelaar
vooraf gemonteerd voor "rechts"
voorziening toebehoren 24Volt~ +/-
5% 500mA
3x1,5mm
M
Opening
limit-stop
EINDSCHAKELAAR
Closing
limit-stop
