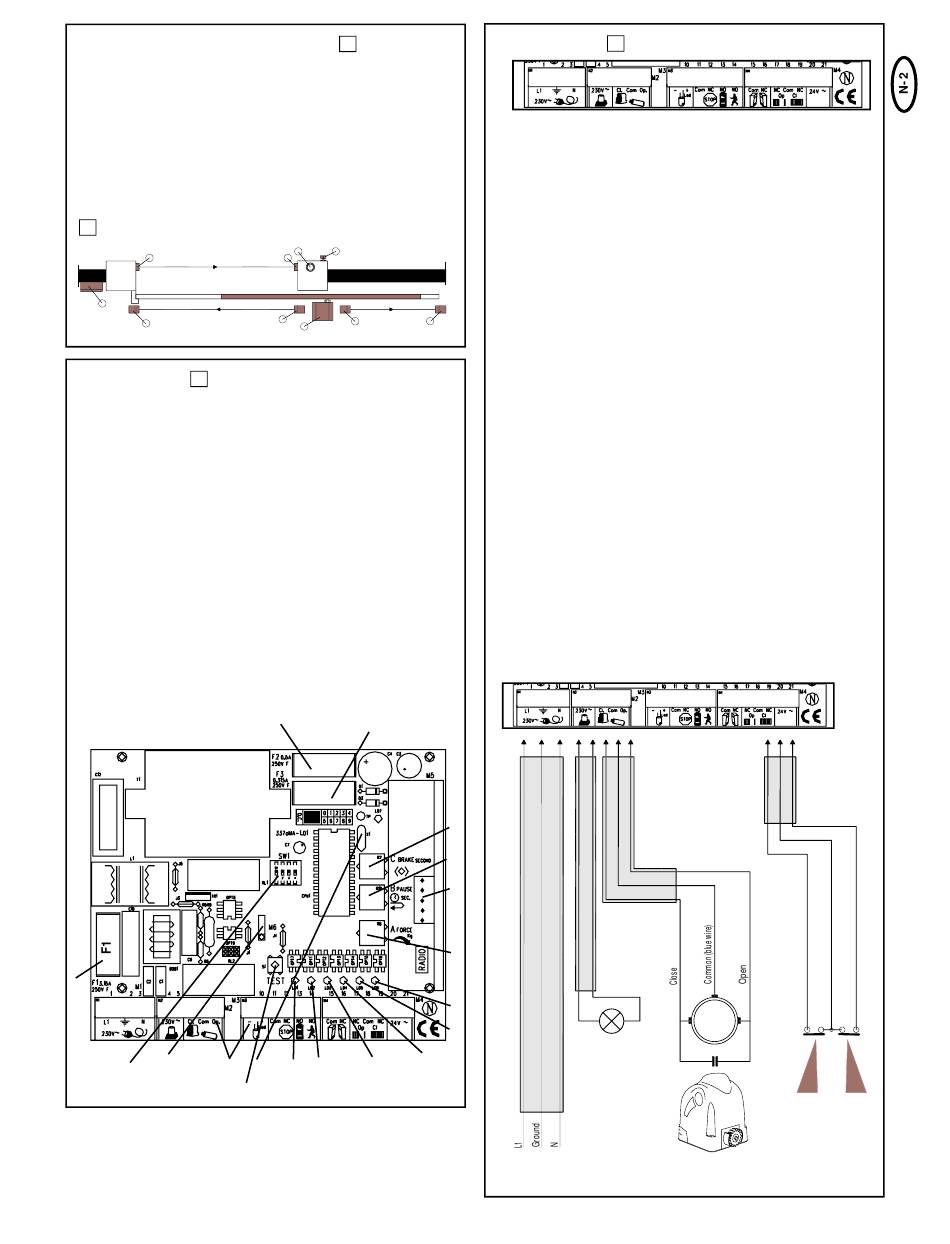

TYPISK OPPBYGNING AV ET ANLEGG
(1) Drivmekanisme med styring
(2) Styring (hvis montert eksternt)
(3) Lysport sender
(4) Lysport mottaker
(5) Blinklys
(6) Antenne (opsjon)
(7) Nøkkelbryter (opsjon)
(8) Lysport (opsjon)
(9) Lysport (opsjon)
1
3 3
2 2
8 8
2
INSTALLASJON
(1) F1
Hovedsikring (230 volt)
(2) F2
Tilleggssikring 24 volt ~
(3) F3
Sentral sikring (logikk)
(4) C
Brems
(5) B
Pause (port venter åpen)
(6) M5
Pluggsokkel for radio (modell 801719)
(7) A
Åpne- og lukkekraft
(8) LED 5
Endebryter overvåkning
(9) LED 6
Endebryter overvåkning
(10) LED 4
Lysport (overvåkning)
(11) LED 3
B tast inngang
(12) LED 2
A tast inngang
(13) LED 1
STOPP (nødstopp)
(14) LED 7
Diagnose (generell)
(15) M1 – M4
Tilkopling klemmer
(16) M6
Tilkopling tilbehør (ikke nødvendig)
(17) SW1
Programbryter (DIP-bryter)
(18) TEST
Test-tast (åpner helt)
1
16
17
15
18
All manuals and user guides at all-guides.com
1
5 5
7 7
4 4
8 8
9 9
9 9
1 1
2
3
F2
F3
10
11
13
12
14
3
TILKOPLINGER
M1
1- L
2- Jording
3- N (nulleder)
4- L
5- L
M2
6- L ukke
7- N (nulleder)
8- L åpne
M3
9- LED –
10- LED +
11- COM (felles)
12- STOPP (åpner, NC)
13- Tast A (lukker, NO)
14- Tast B (lukker, NO)
15- COM (felles)
16- LS kontakt (åpner, NC)
M4
17- ÅPEN (åpner NC)
18- COM (felles)
19- LUKKET (åpner, NC)
20- L
21- L
4
5
6
7
3x1,5mm
8
9
Blinklys
3x1,5mm
230V~ ±10% 50Hz
TILFØRSELSLEDNING
230Volt
L 230V/ 50Hz +/- 10%
Forsyning av styring, drivmekanisme,
tilbehør
230Volt~
Blinklys (230 volt~)
Tilkopling drivmek. 230 volt~ 700VA
max.
Kondensator tilkoples mellom 6 og 8
Port status LED
Viser om porten er ÅPEN eller
LUKKET.
Tast innganger
A= Åpne port helt
B= Åpne port delvis
Tilkopling lysporter
Tilkopling endebryter
Formontert for "høyre"
Forsyning tilbehør 24 volt~ +/- 5%
500mA
3x1,5mm
M
Opening
limit-stop
ENDEBRYTER
Closing
limit-stop
