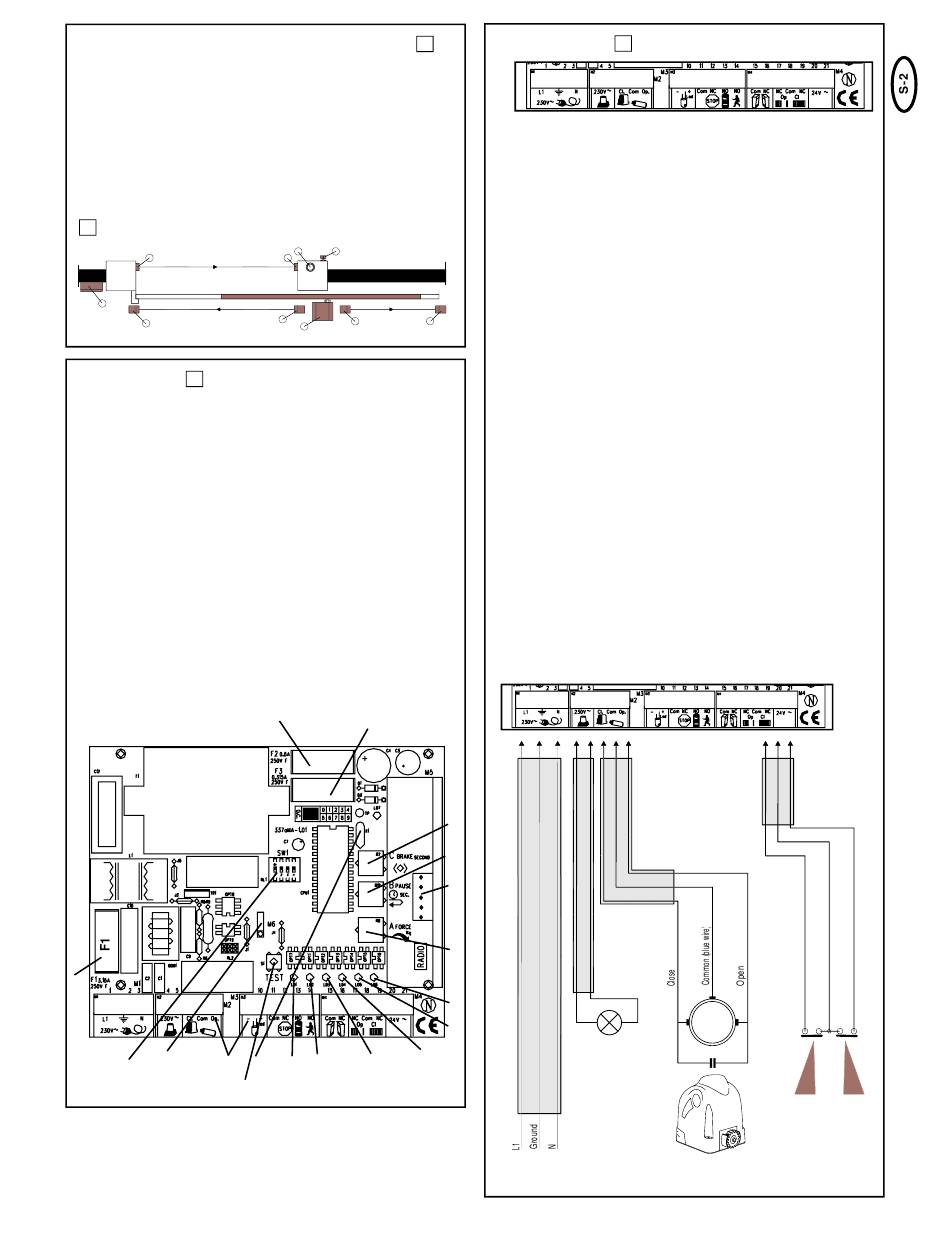

TYPISK SAMMANSÄTTNING AV EN ANLÄGGNING
(1) Öppnare med styrning
(2) Styrning (vid extern montering)
(3) Fotocell sändare
(4) Fotocell mottagare
(5) Blinkljus
(6) Antenn (option)
(7) Nyckelbrytare (option)
(8) Fotocell (option)
(9) Fotocell (option)
1
3 3
2 2
8 8
2
INSTALLATION
(1) F1
Huvudsäkring (230Volt)
(2) F2
Sekundärsäkring 24Volt ~
(3) F3
Central säkring (logik)
(4) C
Broms
(5) B
Paus (Port väntar i öppet läge)
(6) M5
Anslutningssockel för fjärrkontroll
(modell 801719)
(7) A
Öppnings- och stängningskraft
(8) LED 5
Gränslägesbrytare övervakning
(9) LED 6
Gränslägesbrytare övervakning
(10) LED 4
Fotocell (övervakning)
(11) LED 3
B Knapp ingång
(12) LED 2
A Knapp ingång
(13) LED 1
STOPP (nödstopp)
(14) LED 7
Diagnos (allmän)
(15) M1 – M4
Anslutningsplint
(16) M6
Anslutning av tillbehör (används ej)
(17) SW1
Programbrytare (DIP-brytare)
1
16
17
15
(18) TEST
Testbrytare (öppnar komplett)
18
All manuals and user guides at all-guides.com
1
5 5
7 7
4 4
8 8
9 9
9 9
1 1
2
3
F2
F3
10
11
13
12
14
3
ANSLUTNINGAR
M1
1- L
2- Jordning
3- N (nolledare)
4- L
5- L
M2
6- L Stänga
7- N (nolledare)
8- L Öppna
M3
9- LED –
10- LED +
11- COM (gemensam)
12- STOPP (brytkontakt, NC)
13- Knapp A (slutkontakt, NO)
14- Knapp B (slutkontakt, NO)
15- COM (gemensam)
16- LS Kontakt
(brytkontakt, NC)
M4
17- ÖPPNA (brytkontakt, NC)
18- COM (gemensam)
19- STÄNGA (brytkontakt, NC) Förmonterad för "höger"
20- L
21- L
4
5
6
7
3x1,5mm
8
9
Blinklampa
3x1,5mm
230V~ ±10% 50Hz
TILLEDNING
230Volt
L 230V/ 50Hz +/- 10%
Anslutning till styrning, öppnare,
tillbehör
230Volt~
Blinkljus (230Volt~)
Anslutning till öppnare 230 V ~
700 VA max
Kondensatorn ansluts mellan 6 och 8
LED för portstatus
Visar om porten är ÖPPEN eller
STÄNGD
Knapp ingångar
A= Öppna port komplett
B= Öppna port delvis
Anslutning fotoceller
Anslutning gränslägesbrytare
Matning tillbehör 24 V ~ +/-5 %
500 mA
3x1,5mm
M
Opening
limit-stop
GRÄNS-
LÄGESBRYTARE
Closing
limit-stop
