Gegevens betreffende het product
2
Gegevens betreffende het product
2.1
Productbeschrijving
CH 120 is een bedieningseenheid voor de regeling van verwar-
mingssystemen met conventionele warmteproducenten (gas-
of stookolieketel) of met een hybride systeem. Bij hybride sy-
stemen moeten de volgende componenten aanwezig zijn:
•
Warmtepomp
•
Conventionele warmteproducent (bijv. gascondensatieke-
tel)
•
Hybride manager MH 210
•
Bekabeld BUS-systeem EMS 1/EMS 2
Warmtepomp, conventionele warmteproducent, hybride ma-
nager MH 210 en CH 120 moeten via EMS 1/EMS 2 verbonden
zijn.
Met een CH 120 kan maximaal één cv-circuit worden aange-
stuurd.
In een hybride systeem is CH 120 niet compatibel met warmte-
producenten met UI 800 en CR 400/CW 400/CW 800.
In een systeem zonder hybride manager MH 210 kan CH 120
samen met warmteproducenten met CR 400/CW 400/
CW 800 worden gebruikt.

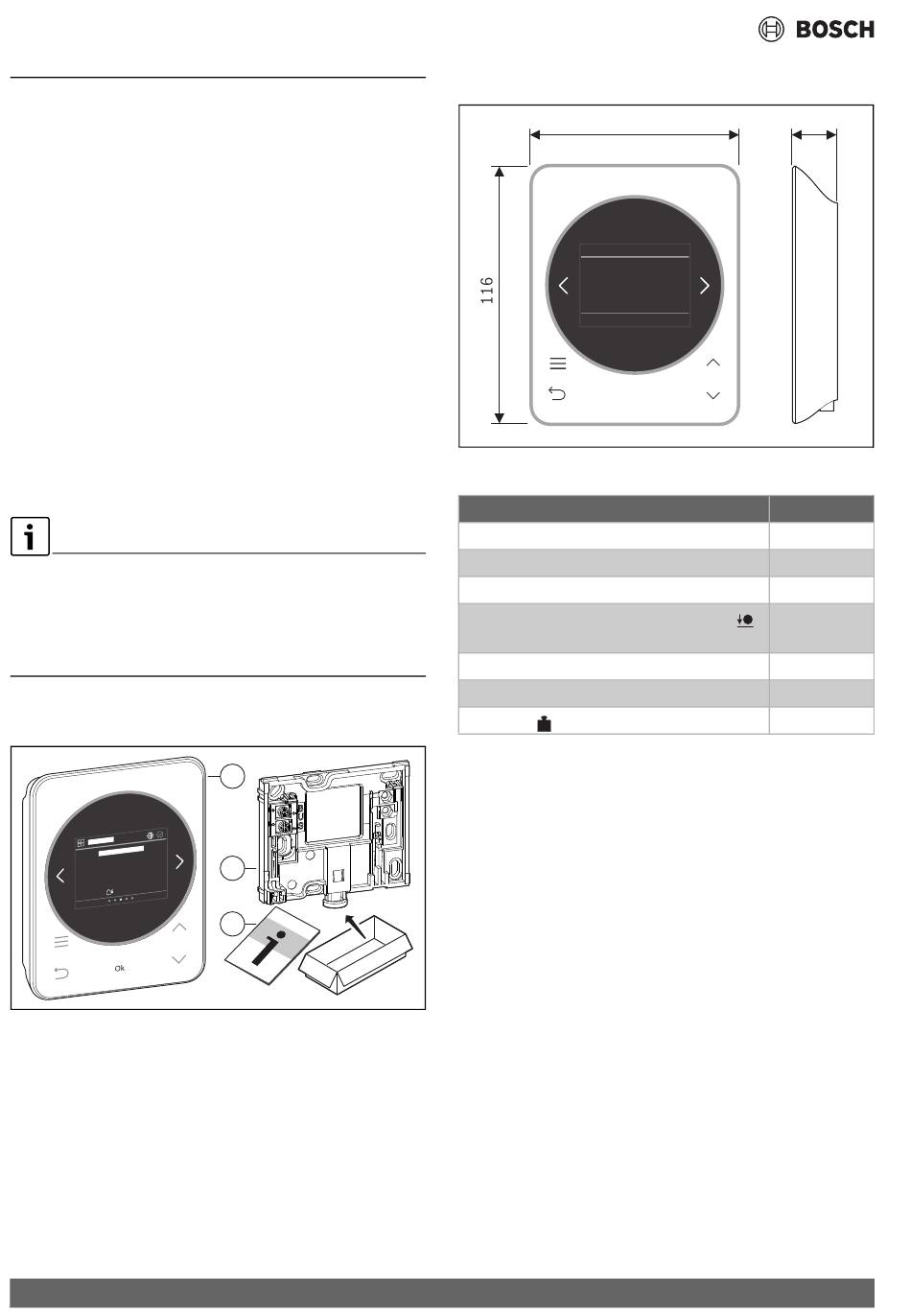

2.2
Leveringsomvang
1 4 : 5 0
20 °
Afb. 1
Leveringsomvang
[1] Bedieningseenheid CH 120
[2] Muurplaat
[3] Technische documentatie
4
1
2
3
0010045748-001
2.3
Technische gegevens
95
Ok
Afb. 2
Afmetingen in mm
Maximale opgenomen vermogen P
Beschermingsklasse
Vervuilingsgraad (EN 60664)
Temperatuur van de kogeldruktest T
(DIN EN 60695- 10- 2)
Toegestane omgevingstemperatuur T
BUS
Gewicht m
Tabel 1
0010040976-001
CH 120
0,6 W
max
IP20
90 °C
Press
0 – 50 °C
amb
EMS 1, EMS 2
195 g
CH 120 – 6721890782 (2024/09)
21
