▶ Bij externe inductieve invloeden (bijvoorbeeld van het foto-
voltaïsch systeem) kabel afgeschermd uitvoeren (bijvoor-
beeld LiYCY) en afscherming eenzijdig aarden. Sluit de
afscherming niet aan op de aansluitklem voor de aarding in
de module, maar op de huisaarde, bijvoorbeeld vrije aflei-
derklem of waterleiding.
▶ BUS-verbinding met MH 210 (hybride systeem) resp. met
conventionele warmteproducent maken.
<100 m: 0,5 mm
2
100 – 300 m: 1,5 mm

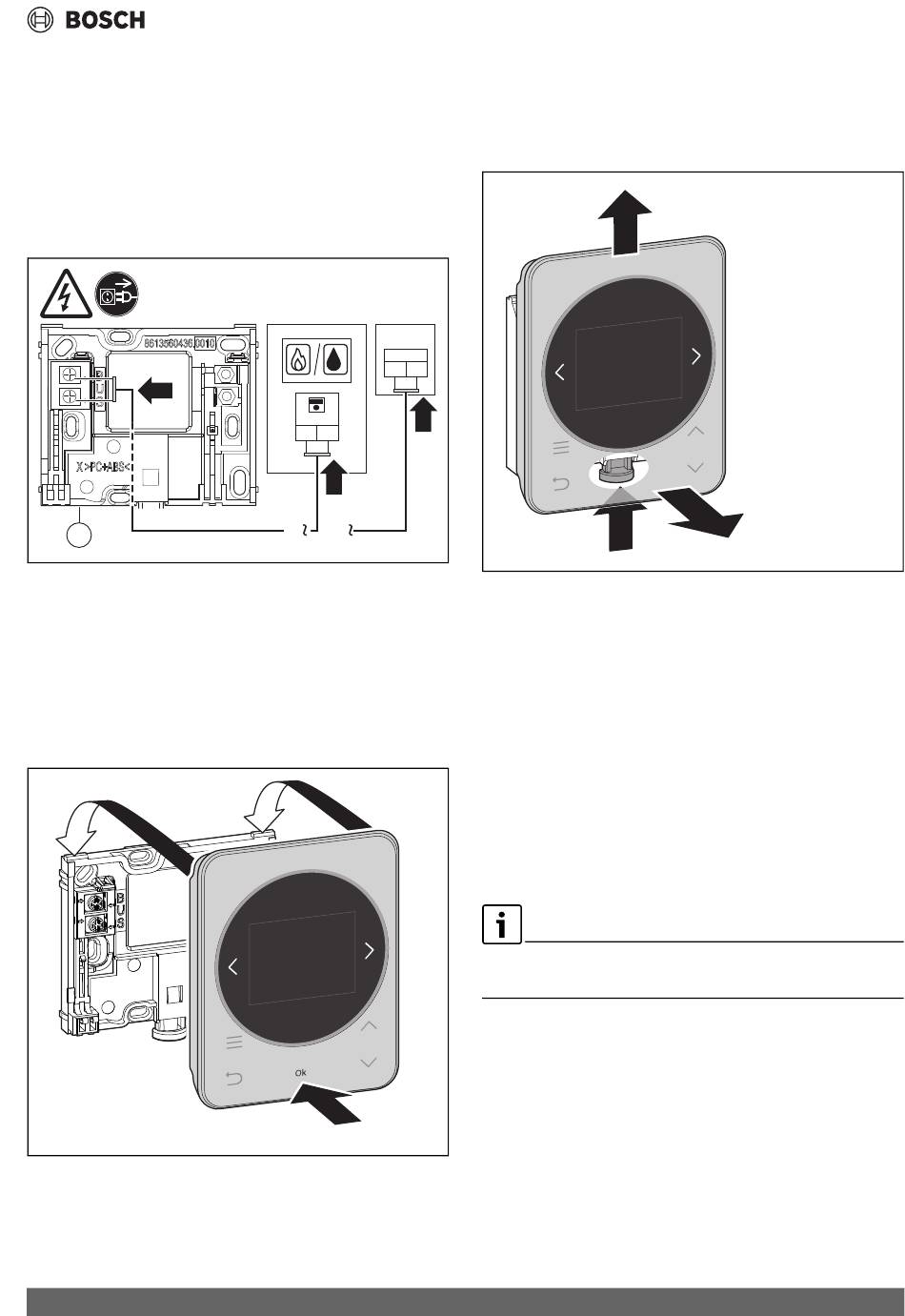

Afb. 6
Aansluiting van de bedieningseenheid
[2] Muurplaat
3.4
Aanbrengen of afnemen bedieningseenheid
Bedieningseenheid inhangen
1. Bedieningseenheid boven inhangen.
2. Bedieningseenheid onder vastklikken.
1.
Afb. 7
Bedieningseenheid inhangen
CH 120 – 6721890782 (2024/09)
MH210
1
BUS
1
2
2
2
0010055703-001
1.
Ü b e rs ic h
t
1
, 1 0 .0 8 .2
D ie n st ag
1 4 : 5 0
6 0 %
2 0 °
2.
0010041892-001
Bedieningseenheid afnemen
1. Knop aan de onderkant van de sokkel indrukken.
2. Bedieningseenheid aan onderkant naar voren trekken.
3. Bedieningseenheid naar boven toe wegnemen.
BUS
2
Afb. 8
Bedieningseenheid afnemen
3.5
Installatie van extra steun
Voor het vereenvoudigen van onderhoudswerkzaamheden aan
hybride systeem:
▶ Tweede steun (toebehoren) op de opstellingsplaats van
het hybride systemen monteren en met BUS-kabel verbin-
den.
Bij onderhoud van de warmtepomp:
▶ CH 120 uit standaard steun nemen en in extra steun plaat-
sen.
▶ Na het onderhoud CH 120 weer in de standaard steun
plaatsen.
Onderhoudsinstellingen voor de conventionele warmteprodu-
cent kunnen op dit bedieningspaneel worden uitgevoerd.
3.
Ü b e rs ic h
t
, 1 0 .0 8 .2
1
D ie n st ag
1 4 : 5 0
6 0 %
2 0 °
1.
Installatie
2.
0010041893-001
