Bosch DS9370 Installatiehandleiding
Gerelateerde Handleidingen voor Bosch DS9370
Samenvatting van Inhoud voor Bosch DS9370

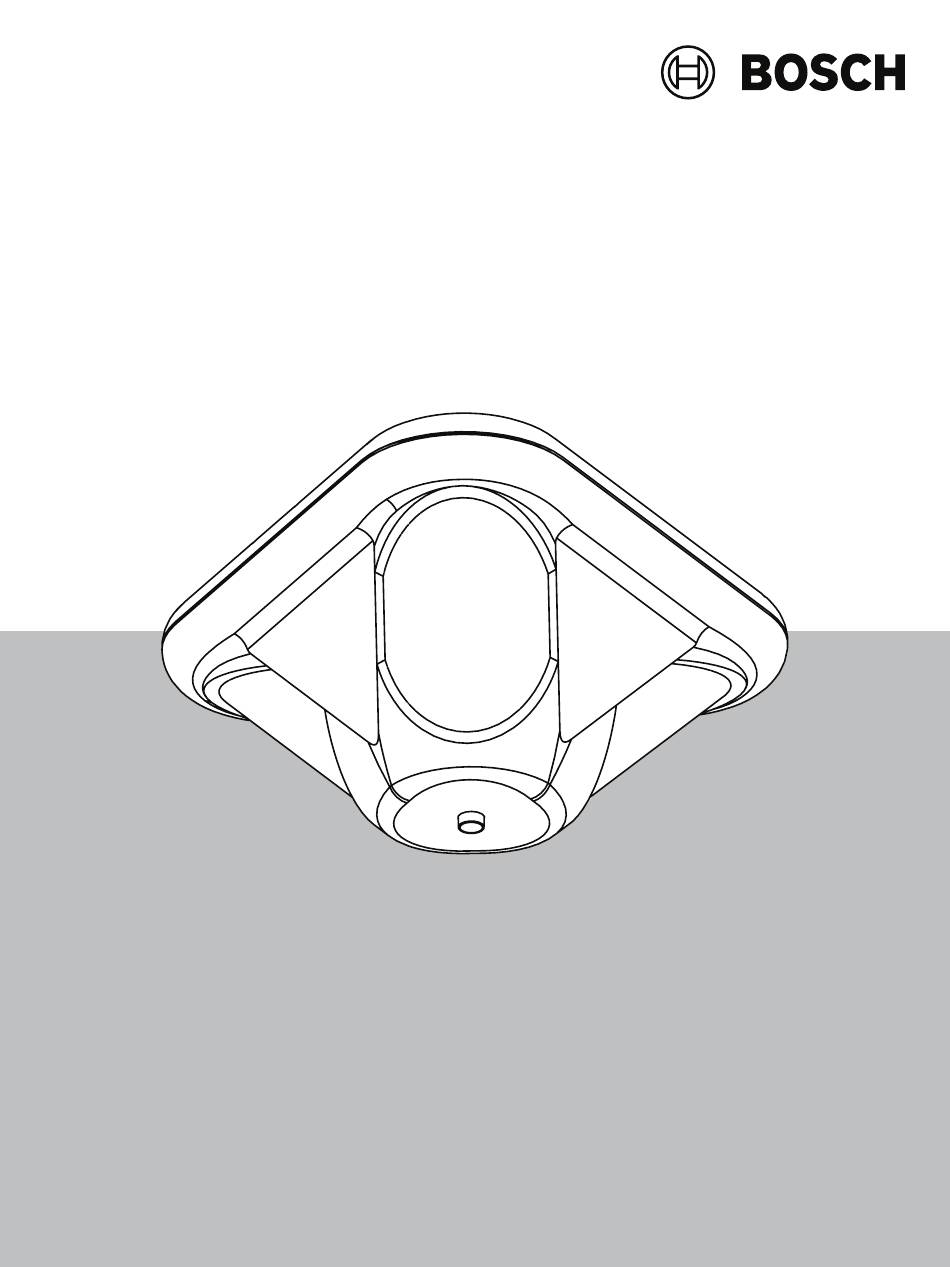

- Pagina 1 Classic Line TriTech CM Ceiling Passive Infrared Detector DS9370 | DS9371 | DS9370E | DS9371E | DS9370E‑C Installatiehandleiding...
-
Pagina 3: Inhoudsopgave
Inhoudsopgave | nl Detector Inhoudsopgave Veiligheid Aanwijzingen voor installatie Installatie Bedrading Functieselectie Werking van leds Overige informatie Geheugen, Dagmodus, Nachtmodus en Externe looptest Anti-vandalismeschroef Onderhoud Technische gegevens Detectiebereik Dekkingspatroonmaskering Optische module-aanpassingen Looptest Bosch Security Systems B.V. 2024.09 | 01 | F.01U.427.441 Installatiehandleiding... -
Pagina 4: Veiligheid
Niet op verwijderbare plafondtegels monteren tenzij er een sandwich wordt gemaakt van de basis, de plafondtegel en een achterplaat achter de tegel. Opmerking! Zorg ervoor dat alle bedrading, voordat deze wordt doorgevoerd, spanningsloos zijn. 2024.09 | 01 | F.01U.427.441 Bosch Security Systems B.V. Installatiehandleiding... -
Pagina 5: Aanwijzingen Voor Installatie
De PIR-melder reageert op voorwerpen die snel van temperatuur veranderen binnen zijn gezichtsveld. Voor optimale detectie kiest u een locatie waar een indringer die over het detectiebereik beweegt waarschijnlijk wordt onderschept. Bosch Security Systems B.V. 2024.09 | 01 | F.01U.427.441 Installatiehandleiding... - Pagina 6 Classic Line TriTech CM Ceiling Passive Infrared nl | Aanwijzingen voor installatie Detector 2024.09 | 01 | F.01U.427.441 Bosch Security Systems B.V. Installatiehandleiding...
-
Pagina 7: Installatie
Hij kan ook geïnstalleerd worden in een standaard achthoekige elektriciteitsdoos van 3,5 inch. De melder kan ook rechtstreeks op korte lengtes (kort genoeg om beweging van de detector te voorkomen) van 1,27 cm (½ in) EMT worden aangesloten. Bosch Security Systems B.V. 2024.09 | 01 | F.01U.427.441 Installatiehandleiding... - Pagina 8 3 lipjes (nr. 6) af te snijden en de pin tegen het plafond te monteren met een schroef #8 (nr. 7). Opmerking! Gebruik de gebogen montagesleuven zodat de detector tot 60° kan draaien om de beste dekking te krijgen. 2024.09 | 01 | F.01U.427.441 Bosch Security Systems B.V. Installatiehandleiding...
-
Pagina 9: Bedrading
Normaliter gesloten dekselsabotagecontact van 28 VDC, 125 mA. Aansluitklem 8 (M): De geheugenmodus vereist een voedingsspanning op aansluitklem 8 om geactiveerd te worden. Raadpleeg Geheugen, Dagmodus, Nachtmodus en Externe looptest voor informatie over de bediening en bedrading. Bosch Security Systems B.V. 2024.09 | 01 | F.01U.427.441 Installatiehandleiding... -
Pagina 10: Functieselectie
Stel voor UL-geregistreerde vereisten de PIR-gevoeligheid in op HOOG, wanneer de melder op een hoogte van 3,7 m of meer wordt geïnstalleerd. Stel voor EN50131-toepassingen de PIR-gevoeligheid in op HOOG. 2024.09 | 01 | F.01U.427.441 Bosch Security Systems B.V. Installatiehandleiding... -
Pagina 11: Werking Van Leds
Voer een looptest uit vanuit alle richtingen om alle grenzen van het detectiebereik te bepalen. Opmerking! Wacht ten minste 2 minuten na het opstarten voor het uitvoeren van de looptest. Bosch Security Systems B.V. 2024.09 | 01 | F.01U.427.441 Installatiehandleiding... -
Pagina 12: Overige Informatie
Externe looptest: hiermee kan de led via M voor het uitvoeren van een externe looptest worden ingeschakeld. Deze functie wordt gebruikt als de led uitgeschakeld is door de led- jumper in de UIT-stand te houden. 2024.09 | 01 | F.01U.427.441 Bosch Security Systems B.V. Installatiehandleiding... -
Pagina 13: Anti-Vandalismeschroef
Ten minste eenmaal per jaar moeten het bereik en de dekking worden geverifieerd. Om te zorgen voor voortdurende dagelijkse werking, moet de eindgebruiker worden geïnstrueerd door het verste eind van het detectiebereik te lopen. Dit garandeert een alarmafgifte voordat het systeem Ingeschakeld wordt. Bosch Security Systems B.V. 2024.09 | 01 | F.01U.427.441 Installatiehandleiding... -
Pagina 14: Technische Gegevens
Radarfrequenties DS9370/DS9371: 10,525 GHz (UL-gecertificeerd) DS9370E/DS9371 E: 10,510 tot 10,580 GHz DS9370E-C: 10,570 tot 10,610 GHz FCC: +5 °C tot +50 °C (41°F tot 122°F) CE (exclusief Frankrijk, VK): -10 °C tot +55 °C (14°F tot 131°F). - Pagina 15 Regio Agentschap Certificaten VS en CA UL / CUL, FCC ISED: DS9370, DS9371, CE: DS9370E, DS9370E-C, NF&A2P: Env. Klasse II Graad 2 EN 50131-2-4 ( DS9370E, DS9371E), NF&A2P: Env. Klasse I Graad 2 EN 50131-2-4 (DS9370E-C). CE-2014/53/EU (RED), 2011/65/EU en 2015/863...
-
Pagina 16: Detectiebereik
Open de melder niet om de maskers aan de binnenzijde te plaatsen. Met de meegeleverde maskers kunt u 90°, 120°, 180°, 210°, 240° of 330° van het detectiebereik afdekken. Zie hieronder voor enkele voorbeelden. 2024.09 | 01 | F.01U.427.441 Bosch Security Systems B.V. Installatiehandleiding... -
Pagina 17: Optische Module-Aanpassingen
Zie de tabel om de optische modules aan te passen op basis van de bevestigingshoogte van de detector. Het getoonde bereik is de afstand van de detector tot de buitenste rand van het dekkingspatroon. Bosch Security Systems B.V. 2024.09 | 01 | F.01U.427.441 Installatiehandleiding... -
Pagina 18: Looptest
Let op de led wanneer u naar de rand van het detectiebereik van de melder loopt. De led brandt als u aan de buitenrand van het detectiebereik komt. Met de blauwe led wordt een alarm aangegeven. 2024.09 | 01 | F.01U.427.441 Bosch Security Systems B.V. Installatiehandleiding... - Pagina 19 Als u de vereiste dekking niet kunt verkrijgen door de stappen 1-3 van de looptest uit te voeren, stelt u de PIR-gevoeligheid in op HOOG om een maximaal bereik te verkrijgen. Pas dienovereenkomstig de optische module aan. Herhaal stappen 2 - 4 voor de juiste dekking. Bosch Security Systems B.V. 2024.09 | 01 | F.01U.427.441 Installatiehandleiding...
- Pagina 20 Classic Line TriTech CM Ceiling Passive Infrared | Technische gegevens Detector 2024.09 | 01 | F.01U.427.441 Bosch Security Systems B.V. Installatiehandleiding...
- Pagina 21 Classic Line TriTech CM Ceiling Passive Infrared Technische gegevens | Detector Bosch Security Systems B.V. 2024.09 | 01 | F.01U.427.441 Installatiehandleiding...
- Pagina 22 Classic Line TriTech CM Ceiling Passive Infrared | Technische gegevens Detector 2024.09 | 01 | F.01U.427.441 Bosch Security Systems B.V. Installatiehandleiding...
- Pagina 24 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Netherlands www.boschsecurity.com © Bosch Security Systems B.V., 2024 Oplossingen voor gebouwen voor een beter leven 202409051453...
