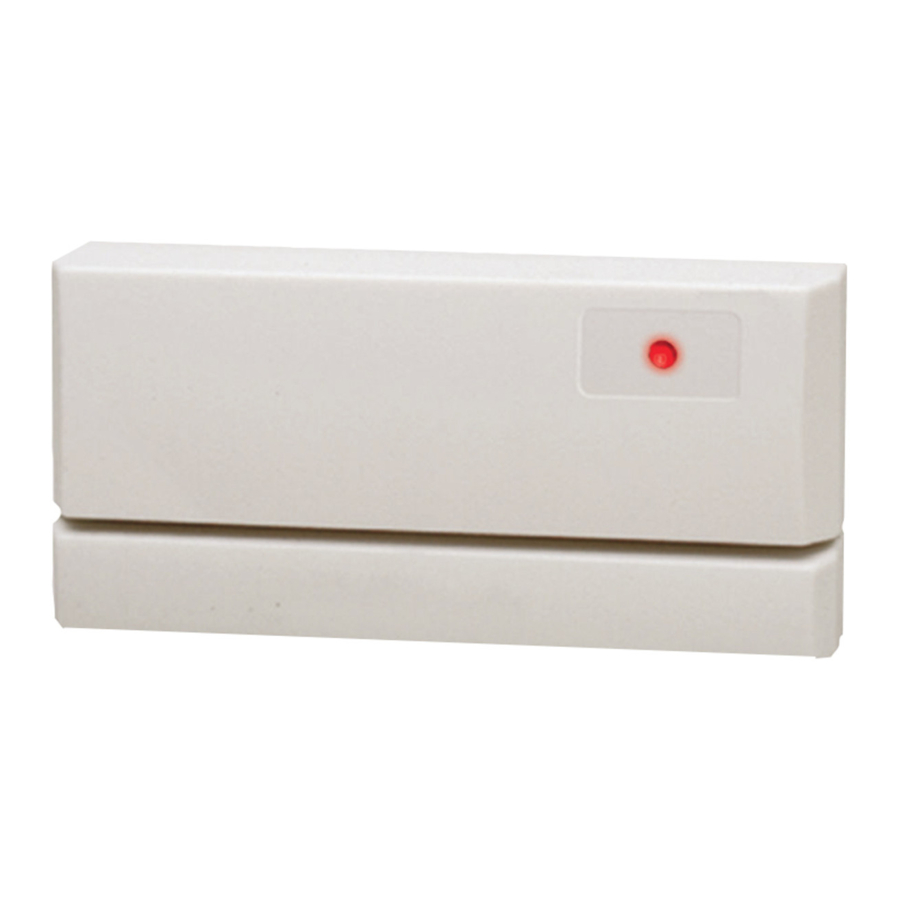

Bosch DS1109i - Installatiehandleiding glasbreukmelder

Indeling van de printplaat

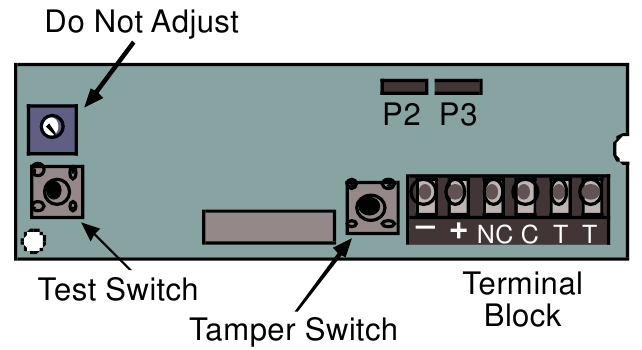

Figuur 1.1: Indeling van de printplaat

Specificaties

Dekking

Maximaal 3 m (10 ft) tot het verste punt van het te beschermen glas. Voor glasformaten groter dan 30 cm x 30 cm (12 inch x 12 inch); soorten van 64 mm (1/4 inch) plaat-, gehard, gelaagd en draadglas; en 32 mm (1/8 inch) plaatglas (DSB).

Montage

Rechtstreeks (of met behulp van de meegeleverde beugel) aan een plafond, muur, deur- of raamkozijn.

Ingangsvermogen

12 VDC (6 VDC min tot 15 VDC max), 23 mA nominaal @ 12 VDC (29 mA max in de LED-vergrendelingsmodus).

Stand-by vermogen

Aansluiten op stroombronnen die een stand-by vermogen van 23 mAh kunnen leveren voor elk uur vereiste stand-bytijd. Vier uur minimale stand-bytijd vereist voor UL-vermelde vereisten.

Alarmrelais

Normaal gesloten (NC/C) reed relaiscontacten met een vermogen van 3,5 Watt, 125 mA @ 28 VDC voor DC resistieve belastingen. Beschermd door een weerstand van 10 ohm in de gemeenschappelijke "C"-poot. Het contact opent 3 seconden bij een glasbreukalarm. Voor een magnetisch contactalarm blijven de contacten open zolang de magneet zich meer dan 2,5 - 5 cm (1 - 2 inch) van de melder bevindt.

Sabotage

Normaal gesloten (NC/C) met een vermogen van maximaal 125 mA @ 28 VDC. Voor UL-vermelde vereisten moet de sabotage schakelaar worden aangesloten op een 24-uurs beveiligingscircuit.

Bedrijfstemperatuur

-29° tot +49°C (-20° tot +120°F). Voor UL-vermelde vereisten is het temperatuurbereik 0° tot +49°C (+32° tot +120°F).

Behuizing

ABS slagvast kunststof. 32 mm H x 95 mm B x 23 mm D (1,25 inch H x 3,75 inch B x 0,875 inch D).

Accessoires

DS1110i Glasbreuktester. mm) Plaatglas (DSB).

Installatie overwegingen

LET OP!
Test de locatie van de melder altijd vooraf met de DS1110i glasbreuktester.

Niet doen:

• Monteer de melder niet op ijzeren of stalen oppervlakken als het magnetische contact wordt gebruikt. Aluminium en roestvrijstalen frames zijn acceptabel.
• Monteer de melder niet met obstakels tussen het te beschermen glas en de melder.
• Monteer niet dichter dan 61 cm (2 ft) bij verwarmings- of koeluitlaten; monteer zo ver mogelijk weg. Als er tocht van deze uitlaten op de melder blaast, kies dan een andere locatie voor de melder. Gebruik de milieutest (zie sectie 6) om goede installatielocaties te verifiëren.
• Installeer geen alarmcontacten op 24-uurs beveiligingscircuits.
• Als u de DS1109i moet installeren in een zone die is ingeschakeld wanneer deze bezet is:
• Vermijd akoestisch levendige ruimtes zoals keukens en badkamers.
• Gebruik een vertragingszone om tijd te geven om door de gebruiker veroorzaakte valse alarmen te erkennen.
• Instrueer gebruikers van het systeem hoe ze op een dergelijk alarm moeten reageren.

Onthoud:

• De beste montagelocatie is minder dan 3 m (10 ft) van het glas en in directe zichtlijn van het glas. Overschrijd het maximale bereik niet.
• Het bereik wordt verminderd in gebieden die akoestisch zacht zijn. Dit kan te wijten zijn aan vloerbedekking, gordijnen, planten of andere geluidsabsorberende materialen. De DS1110i glasbreuktester moet worden gebruikt om het bereik in alle installaties te verifiëren.
• Glasbreukmelders zijn alleen bedoeld als onderdeel van een perimeterbeveiligingssysteem. Ze moeten altijd worden gebruikt in combinatie met bewegingssensoren.
• Glasbreukmelders zijn ontworpen om de breuk van ingelijst glas te detecteren en detecteren mogelijk geen zaken als kogelgaten, spontane glasbreuk (zonder impact) en verwijdering van glas.

Maximaal bereik:
Het maximale detectiebereik is 3 m (10 ft) vanaf de verste hoek, voor glasformaten van 30 cm x 30 cm (12 inch x 12 inch) en groter.

Een montagelocatie selecteren

Montage op de tegenoverliggende muur met behulp van het deurcontact

• Monteer de melder waar zich geen objecten tussen de melder en het glas bevinden.
• Zorg ervoor dat de melder niet verder dan 3 m (10 ft) van een hoek van het glas verwijderd is (lijn A in figuur 3.1).

  Figuur 3.1: Montage op de tegenoverliggende muur met behulp van het deurcontact

Montage boven glazen deuren

• Monteer de DS1109i aan de bovenkant van het deurkozijn met de sensoropening naar beneden gericht. Monteer de magneet aan de bovenkant van de deur. De magneet moet zo worden geplaatst dat deze is uitgelijnd met de zijkant van de DS1109i. Laat de magneet de voorkant van de melder niet bedekken. Zie figuur 3.2.
  Figuur 3.2: Zijaanzicht
• De melder moet zo worden gemonteerd dat de deur van de melder naar buiten zwaait. Zie figuur 3.3.

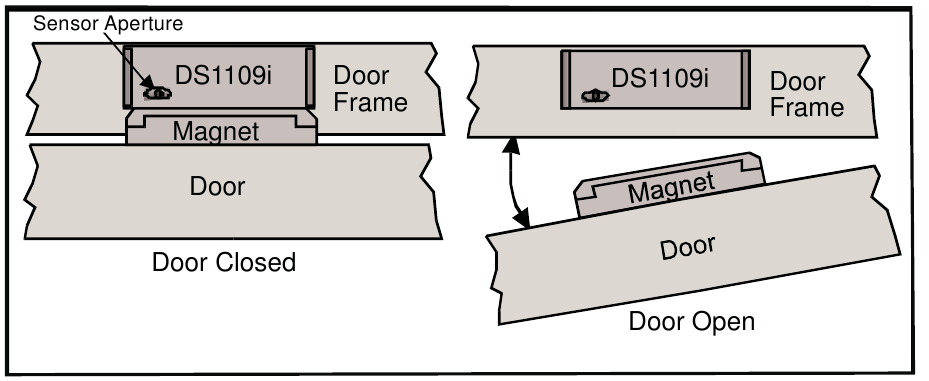

  Figuur 3.3: Aanzicht vanaf de vloer

Dekking van een enkel raam met behulp van het magnetische contact

• Monteer de melder waar zich geen objecten tussen de melder en het glas bevinden.
• Zorg ervoor dat de melder niet verder dan 3 m (10 ft) van de verste hoek van het glas verwijderd is (lijn A in figuur 3.4).
• Monteer de unit niet met de sensoropening van het raam af gericht.

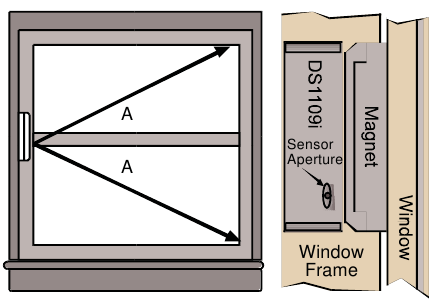

  Figuur 3.4: Dekking van een enkel raam met behulp van het magnetische contact

Plafondmontage zonder het magnetische contact

• De aanbevolen locatie is de helft van de afstand tussen het glas en de tegenoverliggende muur of 2,1 m (7 ft), welke kleiner is.
• Monteer de melder waar zich geen objecten tussen het glas en de melder bevinden.
• Zorg ervoor dat de melder niet verder dan 3 m (10 ft) van een hoek van het glas verwijderd is (lijn A in figuur 3.5).
• De melder moet zich binnen ±30° van het midden van het te beschermen glas bevinden (lijn B in figuur 3.5).
• Jumper P3 moet worden geïnstalleerd om het magnetische contact uit te schakelen.

  Figuur 3.5: Plafondmontage zonder het magnetische contact

LET OP!
Montage op een aangrenzende muur wordt niet aanbevolen voor deze melder.

De melder monteren

• Nadat u een acceptabele locatie hebt geverifieerd, monteert u de melder permanent. Gebruik de twee montagegaten in de behuizing om deze aan het montageoppervlak te bevestigen.
• Monteer de melder en de contactmagneet binnen 2,5 cm (1 inch) van elkaar. De contactmagneet moet zo worden gemonteerd dat deze naar de zijkant van de melder is gericht met de sensoropening. Zie figuur 3.6.

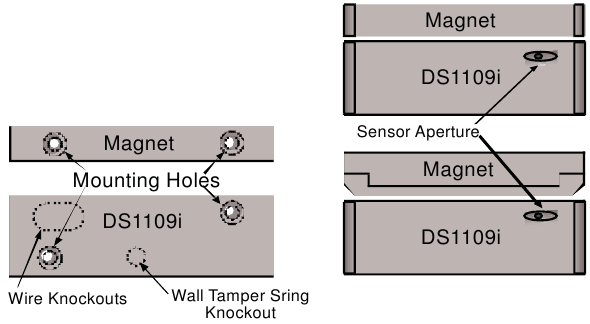

  Figuur 3.6: De melder monteren
• Monteer de magneet niet zo dat deze de sensoropening bedekt.
• Vermijd het verkeerd uitlijnen van de melder en de magneet.

  Figuur 3.7: Uitlijningswaarschuwing

De melder bedraden

• Bedraad de melder zoals weergegeven in figuur 4.1. Laat extra draad over zodat de behuizing kan worden geopend voor testen.

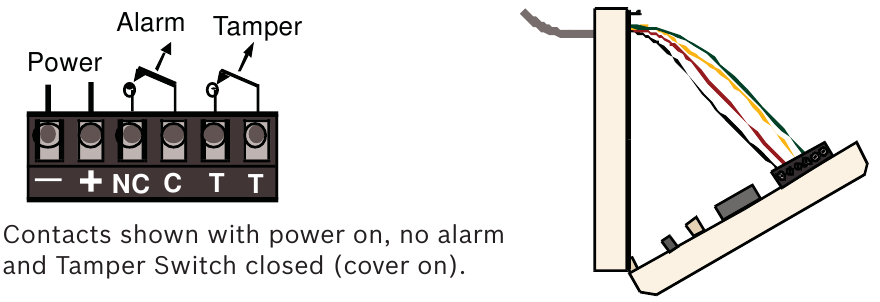

  Figuur 4.1: De melder bedraden

De jumpers instellen

De DS1109i heeft twee jumpers op de hoofdprintplaat. P2 wordt gebruikt om de LED te laten vergrendelen op een glasbreukalarm.

P3 wordt gebruikt om te bepalen of het magnetische contact wordt gebruikt.

• Verwijder de jumper van P2 als u niet wilt dat de LED in alarm vergrendelt wanneer er een glasbreuk optreedt. De relaiscontacten veranderen de status slechts ongeveer 3 seconden bij een glasbreukalarm. De LED kan worden gereset door een kortstondige onderbreking van de stroom.
• Verwijder de jumper van P3 als u het magnetische contact wilt gebruiken.

  Figuur 5.1: De jumpers instellen

De sabotage schroef installeren

Installeer de sabotage schroef zoals weergegeven in figuur 6.1.

Figuur 6.1: De sabotage schroef installeren

Testen

De locatie testen

• Monteer de melder tijdelijk met behulp van dubbelzijdig tape.
• Voorzie de melder van stroom met behulp van een 9 volt batterij.
• De melder gaat vijf minuten in de testmodus zodra er stroom wordt toegevoerd. De melder geeft aan dat hij zich in de testmodus bevindt door de LED 10 seconden te laten knipperen. Aan het einde van vijf minuten laat de melder de LED weer 10 seconden knipperen om aan te geven dat de testperiode voorbij is. De testmodus kan op elk moment opnieuw worden gestart door de unit uit en weer in te schakelen of door op de testschakelaar te drukken (zie de tekening van de printplaatindeling). Door op de testschakelaar te drukken wanneer de unit zich in de testmodus bevindt, wordt de test beëindigd.

LET OP!
Alle tests moeten worden uitgevoerd met de afdekking van de melder op zijn plaats.

Test #1 Milieutest

Onthoud: de melder moet zich in de testmodus bevinden om deze test uit te voeren. Tijdens de testmodus van 5 minuten geeft de LED lage of hoge frequentiestoringen aan door met specifieke snelheden te knipperen. Af en toe (willekeurige) flitsen van de LED zijn normaal. Om uit te sluiten dat willekeurige flitsen deze test beïnvloeden, observeert u de LED gedurende de volledige 5 minuten.

• Schakel alle geluidsbronnen in (bijv. geforceerde luchtblazers, airconditioners, compressormotoren, enz.).
• De LED knippert 5 keer per seconde telkens wanneer er een laagfrequente storing wordt gedetecteerd. Als de 5 flitsen per seconde vaker voorkomen dan één keer per 15 seconden of als de unit een alarm geeft, monteer de melder dan niet op deze locatie.
• De LED knippert één keer telkens wanneer er een hoogfrequente storing wordt gedetecteerd. Als er vaker dan één keer per 15 seconden flitsen voorkomen, monteer de melder dan niet op deze locatie. Onthoud: als de melder tijdens deze test toevallig een alarm geeft, wordt ook het alarmrelais geactiveerd.

Test #2 Responstest

Onthoud: de melder moet zich in de testmodus bevinden om deze test uit te voeren.

Deze test moet worden uitgevoerd met behulp van de DS1110i glasbreuktester. De DS1110i produceert een hoogfrequente toon die is ontworpen om de unit te alarmeren om de juiste locatie verder te verifiëren.

Richt de tester niet rechtstreeks op uw oor of het oor van iemand anders. Dit kan het gehoor beschadigen.

• Houd de DS1110i glasbreuktester tegen het te testen raam en richt deze op de melder. Als er gordijnen of jaloezieën voor het raam hangen, sluit u deze over de tester. Zie figuur 7.1.

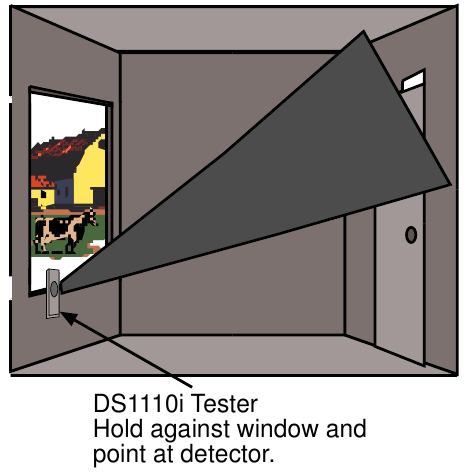

  Figuur 7.1: Test #2 Responstest
• Activeer de tester. Als u de tester in de automatische modus zet, wordt deze elke 6 seconden geactiveerd. Hierdoor kunt u de LED van de melder beter observeren.
• Voor grote ramen voert u deze test uit op verschillende plaatsen langs het raam.
• De alarm-/test-LED en het alarmrelais worden drie seconden geactiveerd als dit een acceptabele plaatsing van de melder is.

LET OP!
De laagfrequente respons van de melder kan worden getest (terwijl deze zich nog in de testmodus bevindt) door een deur ongeveer 2,5 cm (1 inch) te openen en deze dicht te slaan.

De melder moet een alarm aangeven.

• Tijdens de laatste 10 seconden van de testmodus van de melder pulseert de LED. Om de testmodus vóór de time-outperiode van 5 minuten te beëindigen, drukt u op de testschakelaar.

Automatische geluidscontrole

Deze melder beschikt over een automatische geluidscontrole, zodat de eindgebruiker de unit periodiek kan testen. Om de test uit te voeren, klapt u eenvoudigweg in uw handen of maakt u een ander luid geluid. Wanneer de melder dit geluid hoort, wordt de LED geactiveerd (maar niet het alarmrelais). Deze functie werkt in de normale bedrijfsmodus en vereist niet dat de melder zich in de testmodus bevindt.

Het wordt aanbevolen om jaarlijks een volledige responstest (zoals hierboven beschreven) en een magnetische contacttest (indien gebruikt) uit te voeren.

Bosch Security Systems, Inc. Productdatums lezen
Voor informatie over productdatums raadpleegt u de website van Bosch Security Systems, Inc. op: http://www.boschsecurity.com/datecodes/.
