VOORZICHTIG
Een te hoge concentratie aan koelmiddel in een afgesloten
ruimte kan een zuurstofgebrek veroorzaken.
▪ Zorg dat de montageplaats geen waterschade kan oplopen door
een waterafvoer in de fundering te voorzien en te voorkomen dat
in de constructie water komt te staan.
▪ Installeer de afvoerleiding om voor een goede afvoer te zorgen,
en isoleer de leiding om condensvorming te voorkomen. Het op
verkeerde wijze aanleggen van de afvoer kan waterlekkage
binnenshuis en schade aan eigendommen tot gevolg hebben.
5.2.2
Voorzorgsmaatregelen voor
koelmiddellekken
Over voorzorgsmaatregelen voor
koelmiddellekken
De installateur en systeemdeskundige moeten de veiligheid
garanderen in geval van lekken in overeenstemming met de lokale
reglementeringen
en
normen.
reglementeringen, kunnen de volgende normen gelden.
Dit systeem werkt met R410A als koelmiddel. R410A is op zich een
volledig veilig, niet-toxisch en niet-brandbaar koelmiddel. Niettemin
moet de ruimte waarin het systeem wordt geïnstalleerd, groot
genoeg zijn. Dit verzekert dat het maximale concentratiepeil van
koelgas niet wordt overschreden, ingeval dat er een groot lek in het
systeem zou ontstaan, overeenkomstig de lokale reglementeringen
en normen ter zake.
Over het maximum concentratieniveau
De maximale hoeveelheid koelmiddel en de berekening van de
maximale koelmiddelconcentratie zijn rechtstreeks gerelateerd aan
de ruimte waarin personen verblijven en waarin het koelmiddel dus
zou kunnen lekken.
De meeteenheid van de concentratie is kg/m³ (het gewicht in kg van
het koelgas in 1 m³ volume van de gebruikte ruimte).
De lokale reglementeringen en normen betreffende de maximaal
toelaatbare concentratie moeten worden nageleefd.
Volgens de Europese Norm terzake is de maximaal toelaatbare
concentratie van koelmiddel in een ruimte met mensen voor R410A
beperkt tot 0,44 kg/m³.

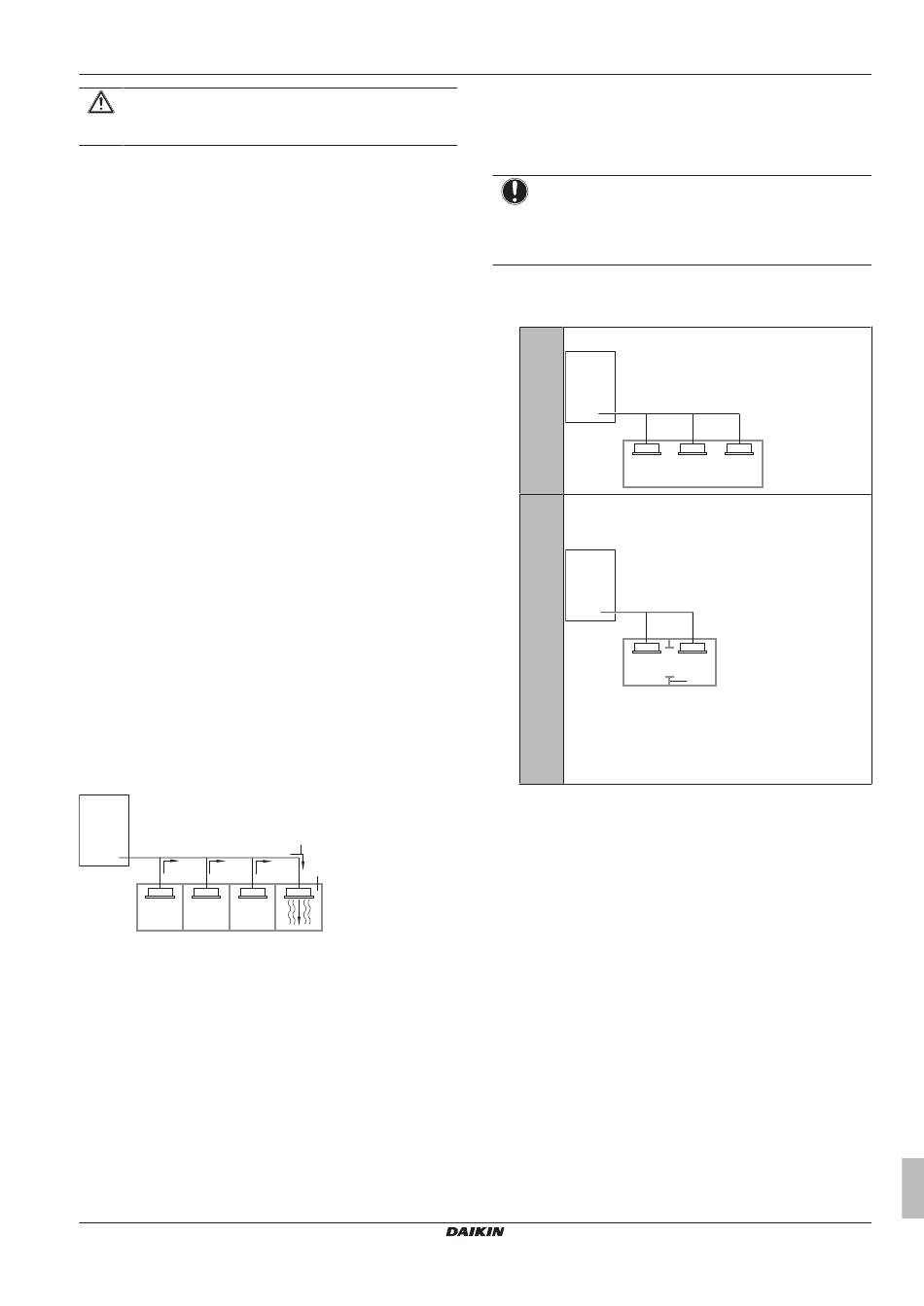

a
Richting van de koelmiddelstroom
b
Ruimte waarin zich een koelmiddellek heeft voorgedaan
(uitstromen van alle koelmiddel uit het systeem)
Let vooral op met plaatsen waar het koelgas kan blijven hangen,
zoals kelderverdiepingen enz., omdat koelgas zwaarder is dan lucht.
Controle van het maximum concentratieniveau
Controleer het maximale concentratiepeil zoals beschreven in de
onderstaande stappen 1 tot 4 en neem de nodige maatregelen om
eraan te voldoen.
1 Bereken de hoeveelheid koelmiddel (kg) voor elk systeem
afzonderlijk.
Formule:
A+B=C
RWEYQ8~14T9V1B + RWEYQ8~14T9Y1B
Watergekoelde VRV IV-systeem airconditioner
4P452191-1 – 2017.04
Bij
gebrek
aan
lokale
a
b
A
Hoeveelheid koelmiddel in een systeem met één unit
(hoeveelheid koelmiddel waarmee het systeem is gevuld
voordat het de fabriek verlaat).
B
Hoeveelheid extra koelmiddel (lokaal bijgevulde
hoeveelheid koelmiddel).
C
Totale hoeveelheid koelmiddel (kg) in het systeem.
OPMERKING
Als
één
enkel
koelmiddelsysteem
onafhankelijke koelsystemen is opgedeeld, dient u de
hoeveelheid
koelmiddel
afzonderlijk systeem is gevuld.
2 Bereken het volume van de ruimte (m³) waar de binnenunit is
geïnstalleerd. Bereken in de volgende gevallen het volume van
(D), (E) als één ruimte of als de kleinste ruimte:
D
Als er geen kleinere opdelingen zijn van de ruimte:
E
Als de ruimte opgedeeld is, maar een opening
aanwezig is tussen de ruimten die voldoende groot is
om een vrije luchtcirculatie toe te laten.
a
a Opening tussen de ruimten. Als er een deur is, moet
de afmeting van de openingen boven en onder de deur
gelijkwaardig zijn aan 0,15% of meer van het
vloeroppervlak.
b Ruimteopdeling
3 Bereken de koelmiddeldichtheid aan de hand van de resultaten
van de berekeningen in stap 1 en 2 hiervoor. Als het resultaat
van de voorgaande berekening groter is dan de maximaal
toelaatbare concentratie, moet een ventilatieopening naar de
ruimte ernaast worden voorzien.
Formule:
F/G≤H
F
Totaal volume koelmiddel in het koelmiddelsysteem.
G
Volume (m³) van de kleinste ruimte met een binnenunit.
H
Maximale concentratie (kg/m³).
4 Bereken de koelmiddeldichtheid met het totale volume van de
ruimte waar de binnenunit is geïnstalleerd en de ruimte ernaast.
Voorzie ventilatieopeningen in andere deuren van de ruimtes
ernaast tot de koelmiddeldichtheid kleiner is dan de maximaal
toelaatbare concentratie.
Uitgebreide handleiding voor de installateur en de gebruiker
5 Voorbereiding
in
2
volledig
te
gebruiken
waarmee
elk
b
