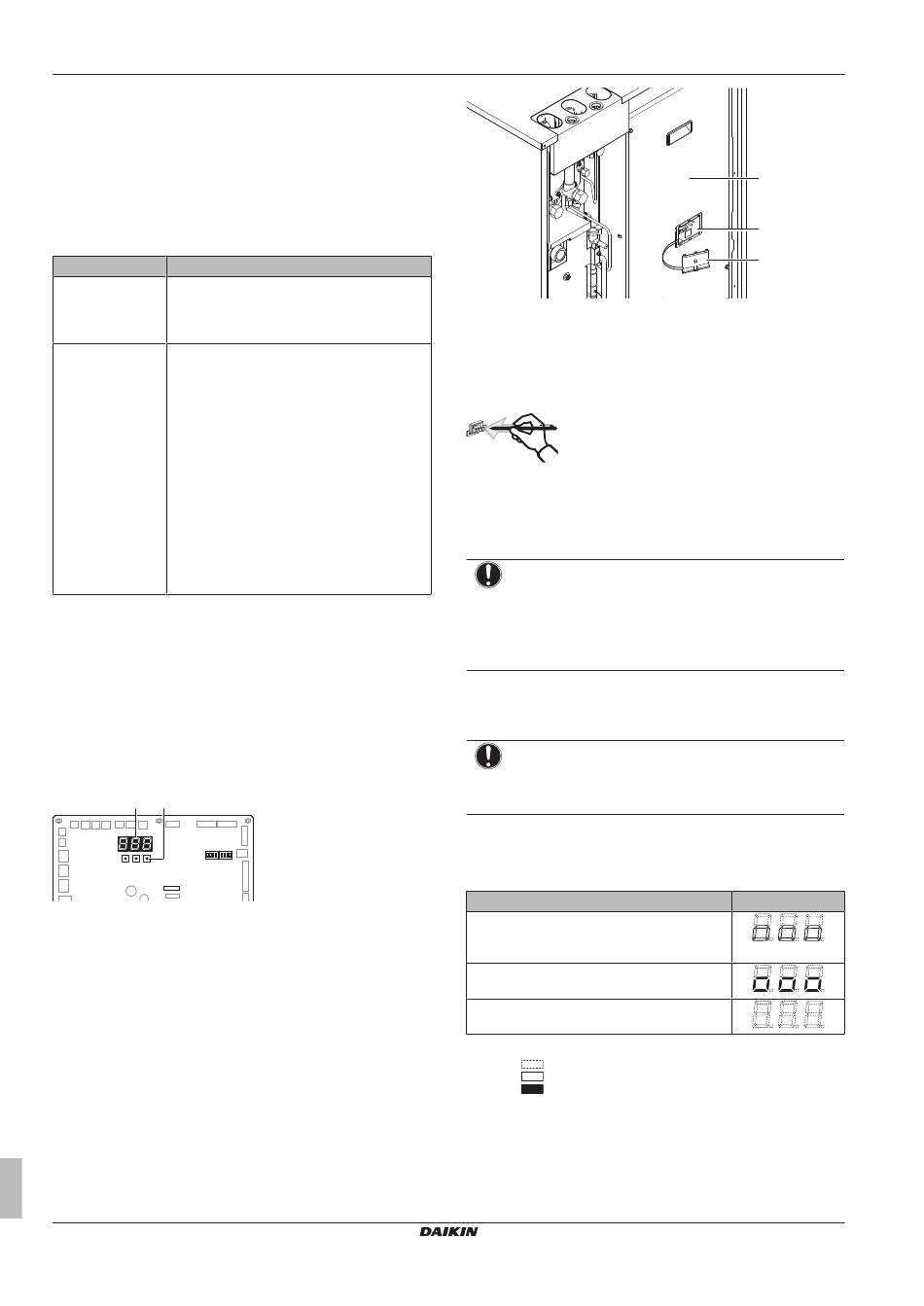

7 Configuratie
PC-configurator
Voor
een
VRV
IV-warmteterugwinningssysteem
verschillende lokale instellingen ook bij de inbedrijfstelling worden
ingesteld met behulp van een pc-interface (optie EKPCCAB vereist).
De installateur kan de configuratie (niet ter plaatse) op pc
voorbereiden en deze nadien naar het systeem uploaden.
Zie ook:
"7.2.9 PC-configurator aansluiten op de buitenunit" op
pagina 42.
Stand 1 en 2
Stand
Stand 1
Stand 1 kan worden gebruikt voor het
controleren van de actuele situatie van de
(controle
buitenunit. U kunt tevens de inhoud van
instellingen)
sommige lokale instellingen controleren.
Stand 2
Stand 2 wordt gebruikt voor het wijzigen van
lokale instellingen van het systeem. U kunt de
(lokale instellingen)
actuele waarde van de lokale instelling
raadplegen en wijzigen.
In het algemeen kan na het veranderen van
lokale instellingen de normale werking worden
hervat zonder speciale tussenkomst.
Sommige lokale instellingen worden gebruikt
voor speciale functies (bijv. 1-malige werking,
instelling aftappen/vacumeren, instelling
handmatig koelmiddel bijvullen, enz.). In dat
geval moet de speciale functie worden
afgebroken alvorens de normale werking kan
herbeginnen. Dit wordt aangegeven in de
volgende verklaringen.
Zie ook:
▪
"7.2.4 Stand 1 of 2 activeren" op pagina 38
▪
"7.2.5 Gebruik van stand 1" op pagina 39
▪
"7.2.6 Gebruik van stand 2" op pagina 39
▪
"7.2.7 Stand 1: Controle instellingen" op pagina 39
▪
"7.2.8 Stand 2: Lokale instellingen" op pagina 40
7.2.2
Componenten voor lokale instellingen
Plaats van de 7-segmentendisplays, knoppen en DIP-schakelaars:
a
b
DS1 DS2
BS1 BS2
BS3
X27A
BS1
MODE: Voor het veranderen van instelmodus
BS2
SET: Voor lokale instelling
BS3
RETURN: Voor lokale instelling
DS1, DS2
DIP-schakelaars
a
display met 7 segmenten
b
Drukknoppen
7.2.3
Toegang tot de componenten voor lokale
instellingen
De drukknoppen op de printplaat en de 7-segmentendisplay(s) zijn
toegankelijk zonder de volledige elektronische componentenkast te
openen.
Voor toegang tot de drukknoppen kunt u het voorste inspectiedeksel
op het voorpaneel verwijderen (zie afbeelding). U kunt nu het
inspectiedeksel
van
het
voorpaneel
componentenkast openen (zie afbeelding). U ziet drie drukknoppen,
drie 7-segmentendisplays en DIP-schakelaars.
Uitgebreide handleiding voor de installateur en de gebruiker
38
kunnen
Beschrijving
van
de
elektronische
a
Deksel schakelkast
b
Hoofdprintplaat met 3 7-segmentendisplays en 3
drukknoppen
c
Toegangsdeksel
Bedien de schakelaars en drukknoppen met een geïsoleerd stokje
(zoals bijvoorbeeld een balpen) om te voorkomen dat u onderdelen
onder stroom zou aanraken.
Breng het inspectiedeksel weer aan op het deksel van de
elektronische componentenkast en sluit het inspectiedeksel van het
voorpaneel wanneer u klaar bent. Het voorpaneel van de unit moet
gemonteerd zijn wanneer de unit wordt gebruikt. Instellingen zijn nog
altijd mogelijk via de inspectieopening.
OPMERKING
Zorg
ervoor
dat
alle
servicedeksel van de kast met elektrische componenten,
dicht zijn terwijl u werkzaamheden uitvoert.
Sluit het deksel van de kast met elektrische onderdelen
goed voordat u de voeding inschakelt.
7.2.4
Stand 1 of 2 activeren
Initialisering: standaardsituatie
OPMERKING
Schakel de voeding ten minste 6 uur voor gebruik in om de
carterverwarming
van
compressor te beschermen.
Schakel de voeding van de buitenunit en alle binnenunits in.
Wanneer de communicatie tussen binnenunits en buitenunit(s) tot
stand is gebracht en normaal is, ziet het 7-segmentendisplay er als
volgt uit (standaardsituatie bij verzending in de fabriek).
Stap
Bij het inschakelen: knippert zoals afgebeeld.
De eerste controles van de voeding worden
uitgevoerd (1~2 min).
Geen problemen: brandt zoals afgebeeld
(8~10 min).
Klaar voor gebruik: blanco display zoals
afgebeeld.
Aanduidingen 7-segmentendisplay:
Uit
Knippert
Aan
Wanneer het voorgaande na 12 minuten niet kan worden bevestigd,
dan kunt u de storingscode aflezen op de gebruikersinterface van de
binnenunit en het 7-segmentendisplay van de buitenunit. Los de
aangegeven storing op. Controleer eerst de communicatiebedrading.
Toegang
BS1 wordt gebruikt om de gewenste stand te veranderen.
RWEYQ8~14T9V1B + RWEYQ8~14T9Y1B
Watergekoelde VRV IV-systeem airconditioner
a
b
c
buitenpanelen,
behalve
het
stroom
te
voorzien
en
de
Display
4P452191-1 – 2017.04
