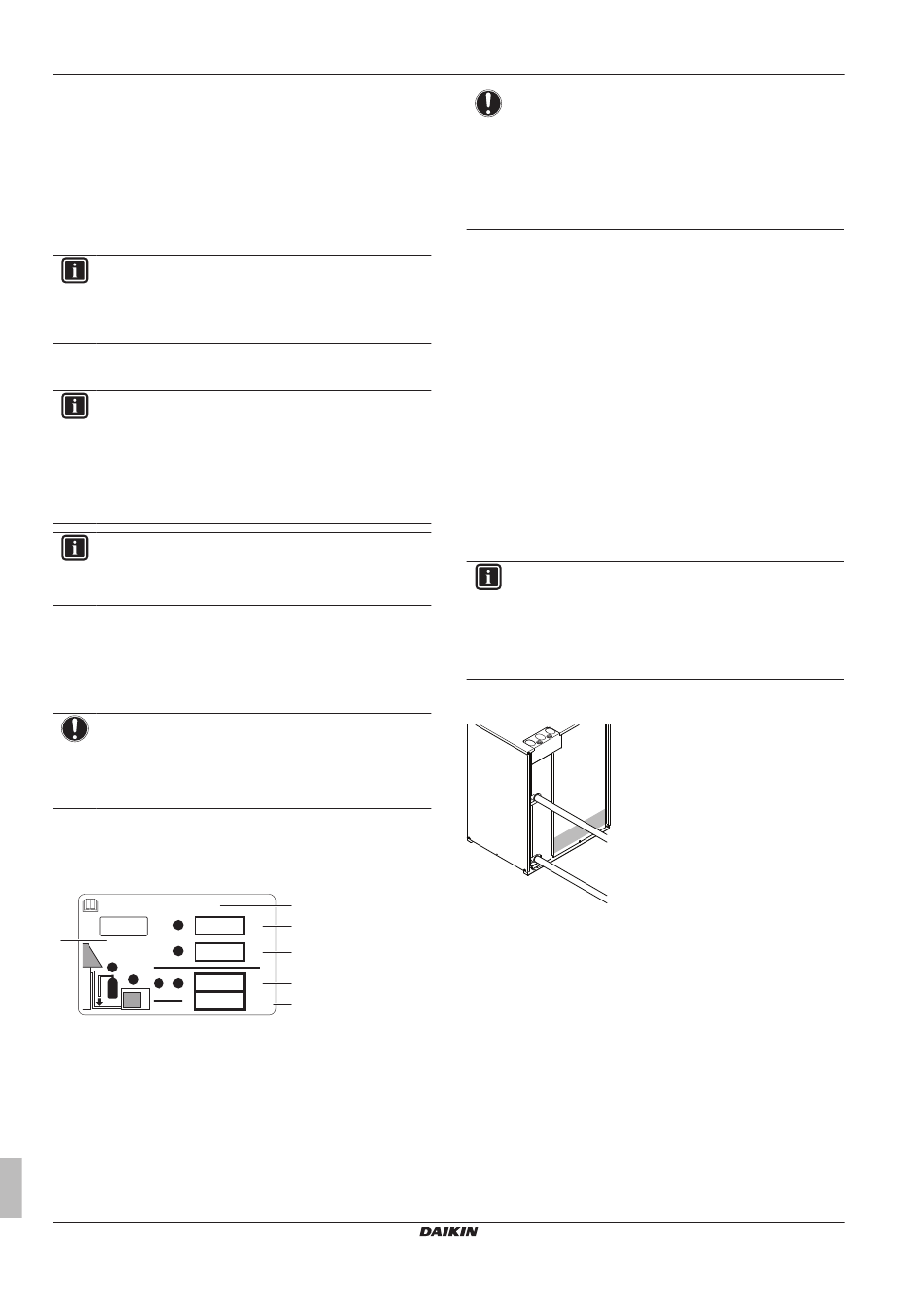

6 Installatie
8 Stel de instelling van de buitenunit [2‑20]=1 in om te beginnen
met handmatig bijvullen van koelmiddel. Zie
Lokale instellingen" op pagina 40
Gevolg: De unit begint te werken.
9 Klep A kan worden geopend. De resterende hoeveelheid
koelmiddel kan worden bijgevuld.
10 Sluit klep A en druk op BS3 om het handmatig bijvullen van
koelmiddel te stoppen zodra de resterende hoeveelheid
koelmiddel is bijgevuld.
INFORMATIE
Het handmatig bijvullen van koelmiddel stopt automatisch
na 30 minuten. Als het vullen na 30 minuten nog niet
voltooid is, voert u de procedure voor bijvullen van
koelmiddel opnieuw uit.
11 Voer
de
testprocedure
"8 Inbedrijfstelling" op
pagina 42.
INFORMATIE
Na het vullen van koelmiddel:
▪ Schrijf de extra hoeveelheid koelmiddel op het
koelmiddellabel dat bij de unit is geleverd en kleef het
op de achterkant van het voorpaneel.
▪ Voer
de
in
"8 Inbedrijfstelling" op
beschreven testprocedure uit.
INFORMATIE
Druk op BS3 om het handmatig bijvullen van koelmiddel af
te breken. De unit stopt en keert terug in de inactieve
stand.
6.7.5
Controles na bijvullen van koelmiddel
▪ Zijn alle afsluiters open?
▪ Heeft u de hoeveelheid koelmiddel die is bijgevuld, opgeschreven
op het label voor de hoeveelheid koelmiddel?
OPMERKING
Vergeet niet alle afsluiters te openen nadat het koelmiddel
(vooraf) is bijgevuld.
Wanneer u het systeem met gesloten afsluiters gebruikt,
wordt de compressor beschadigd.
6.7.6
De label voor fluorhoudende
broeikasgassen bevestigen
1 Vul de label als volgt in:
Contains fluorinated greenhouse gases
RXXX
1
=
f
GWP: XXX
2
=
2
1
+
1
2
=
GWP × kg
=
1000
a
Indien bij de unit een meertalig label voor gefluoreerde
broeikasgassen wordt geleverd (zie accessoires), haalt u
de juiste taal eraf en plakt u het bovenop a.
b
Koelmiddelvulling af fabriek: zie naamplaatje van de unit
c
Bijgevulde hoeveelheid koelmiddel
d
Totale hoeveelheid koelmiddelvulling
e
Broeikasgasemissies van de totale koelmiddelvulling
uitgedrukt in ton CO
f
GWP = aardopwarmingsvermogen
Uitgebreide handleiding voor de installateur en de gebruiker
32
"7.2.8 Stand 2:
voor meer informatie.
uit
zoals
beschreven
pagina 42
a
kg
b
kg
c
kg
d
e
tCO
eq
2
-equivalent
2
OPMERKING
In Europa worden de broeikasgasemissies van de totale
koelmiddelvulling in het systeem (uitgedrukt in ton CO
equivalent) gebruikt om de onderhoudstermijnen te
bepalen. Volg de toepasselijke wetgeving.
Formule om de broeikasgasemissies te berekenen:
GWP-waarde
koelmiddelvulling [in kg] / 1000
2 Bevestig het label op de binnenkant van de buitenunit naast de
gas- en vloeistofafsluiters.
6.8
De waterleidingen aansluiten
6.8.1
Over het aansluiten van de waterleidingen
in
Vooraleer de waterleidingen aan te sluiten
Controleer of de buitenunit en binnenunits gemonteerd zijn.
Typische werkstroom
De waterleidingen aansluiten omvat typisch de volgende stappen:
1
De waterleiding van de buitenunit aansluiten.
2
Het watercircuit vullen.
3
De waterleiding isoleren.
6.8.2
Voorzorgen bij het aansluiten van de
waterleidingen
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
6.8.3
De waterleidingen aansluiten
a
Koelwateruitlaat
b
Koelwaterinlaat
Raadpleeg
"5.4.2 Vereisten voor de watercircuits" op pagina 20
het juiste aanhaalmoment van de aansluitingen van de waterleiding.
6.8.4
Het watercircuit vullen
1 Sluit de watertoevoerslang aan op de vulklep (zelf te voorzien).
2 Open de vulkraan.
3 Laat ALLEEN de pomp draaien en controleer of het
watercirculatiesysteem geen lucht bevat omdat anders de
platenwarmtewisselaar zal bevriezen.
4 Controleer of het waterdebiet hoog genoeg is; anders zal de
platenwarmtewisselaar
waterdrukverlies voor en na het draaien van de pomp en
controleer of het waterdebiet hoog genoeg is. Indien niet, leg
dan de pomp onmiddellijk stil en los het probleem op.
van
het
koelmiddel
×
a
b
bevriezen.
Meet
RWEYQ8~14T9V1B + RWEYQ8~14T9Y1B
Watergekoelde VRV IV-systeem airconditioner
4P452191-1 – 2017.04
-
