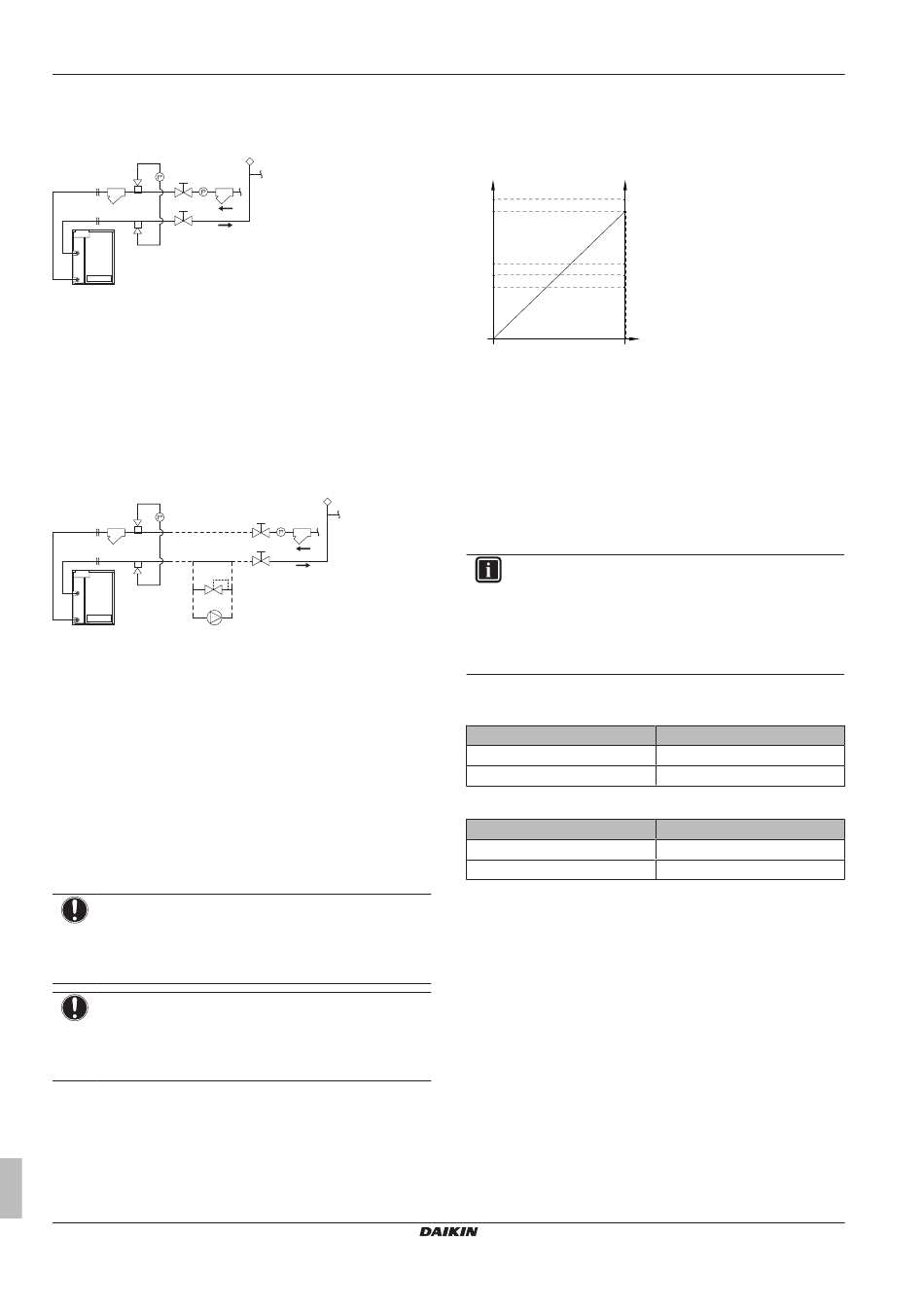

5 Voorbereiding
laten draaien, een verwarming, enz.). De platenwarmtewisselaar
kan schade oplopen wanneer de watercircuits bevriezen. Neem
daarom
de
gepaste
maatregelen,
omstandigheden.
d
c
b
e
a
g
h
i
a
Waterinlaatleiding
b
Filter (accessoire)
c
Ontluchtingsplug (voor gebruik in combinatie met
reinigingspoort) (lokaal te voorzien)
d
Schoonmaakapparaat
e
Filter voor pomp (lokaal te voorzien)
f
Automatische ontluchtingsklep (lokaal te voorzien)
g
Wateruitlaatleiding
h
Gebruik in combinatie met wateraftapplug
i
Platenwarmtewisselaar
5.4.4
Over het waterdebiet
De RWEYQ*T9Y1B-modellen zijn uitgerust met de logica om te
werken met een functie met variabel waterdebiet.
a
b
c
a
Constant debiet
b
Debietregelklep (lokaal te voorzien)
c
Inverterpomp (lokaal te voorzien)
Een systeem kan worden geconfigureerd als een systeem met een
constant debiet (a), als een systeem met variabel debiet met klep (b)
of een systeem met variabel debiet met een pomp (c).
▪ Systeem met constant debiet (a): de functie voor variabel
waterdebiet wordt niet gebruikt.
▪ Een drukonafhankelijke debietregelklep (b): de klep regelt het
debiet van een gecentraliseerde inverterpomp door de unit.
▪ Inverterpomp (c): de pomp regelt rechtstreeks het waterdebiet
door de unit.
Om het systeem met variabel debiet te activeren, stelt u lokale
instelling [2-24] in op de gepaste waarde. Zie
uitvoeren" op
pagina 37.
OPMERKING
Zorg ervoor dat alle lokaal voorziene apparatuur voor
variabel debiet samen met de buitenunit kan worden
uitgeschakeld.
Dit
platenwarmtewisselaar reinigt.
OPMERKING
Zorg ervoor dat alle lokaal voorziene apparatuur voor
variabel debiet voldoet aan de minimum verwarmings- en
elektrische specificaties. Anders kan het systeem niet goed
werken of zelfs defect geraken.
Dimensioneer de klep (b) of de pomp (c) volgens het maximum
vereiste debiet A, berekend door de installateur van het hydronisch
systeem (voor wat betreft het werkingsbereik van de buitenunit). Het
typische werkingsbereik van het debiet van de klep/pomp bedraagt
50% (B) tot 100% (A).
Uitgebreide handleiding voor de installateur en de gebruiker
22
afhankelijk
van
f
"7.2 Lokale instellingen
is
nodig
wanneer
u
Het inputsignaal van de klep/pomp is gebaseerd op een variabel
2~10 V DC regeloutputsignaal afkomstig van de buitenunit. De klep
de
of pomp moet over een lineaire regelkarakteristiek tussen het
outputsignaal van de unit en het debiet beschikken volgens de
onderstaande voorbeeldgrafiek.
a
100%
50%
0%
2 V DC
a
Debiet klep/pomp
b
Debiet unit/systeem
c
Inputsignaal klep/pomp
A
Maximum vereist debiet (100%)
B
50% van het maximum vereist debiet
C
Minimum debiet (zie beschrijving hieronder)
D
Maximum debiet (zie beschrijving hieronder)
E
Hydronisch debiet
Volg de onderstaande ontwerpcriteria voor de selectie van de
regelklep voor het systeem. Het maximum vereiste debiet van het
klepsysteem A is een eigenschap van de geleverde klep en het 50%
debiet B staat in rechtstreeks verband met het maximum debiet van
het systeem.
INFORMATIE
Het maximum debiet van sommige kleppen/pompen van
derden wordt bepaald door de hardware van het systeem,
maar een ander debiet kan worden ingesteld om overeen
te stemmen met de maximale ingangsspanning (10 V DC).
De installateur moet informatie vragen aan de leverancier
van de klep/pomp voor de selectie.
Ontwerpcriteria
1
Minimum debiet C:
Model
RWEYQ8~12
RWEYQ14
2
Maximum debiet D:
Model
RWEYQ8~12
RWEYQ14
3
Hydronisch debiet E:
De waarde E is het ontwerpdebiet berekend doro de
hydronische
ingenieur
gebouwsysteem.
de
Een juiste klepselectie kan onder de volgende voorwaarden:
(B≥C) EN (E≤A≤D)
Zie
"5.5 De elektrische bedrading voorbereiden" op pagina 23
meer selectievereisten.
Controleer voor een goede werking het minimum debiet van het
systeem bij de inwerkingstelling.
Tijdens het initialiseringsproces van de buitenunit triggert het
outputsignaal een debiet van B (50%). De installateur moet ervoor
zorgen dat het debiet kan worden gecontroleerd in het individuele
hydronische systeem van elke unit. Als deze waarde niet
overeenstemt met het vereiste debiet, moet de installateur het
probleem in het hydronische systeem onderzoeken en oplossen en
voor een juist debiet zorgen.
b
D
A
E
B
C
c
10 V DC
C
50 l/min
75 l/min
D
120 l/min
190 l/min
bij
het
ontwerpen
RWEYQ8~14T9V1B + RWEYQ8~14T9Y1B
Watergekoelde VRV IV-systeem airconditioner
4P452191-1 – 2017.04
van
het
voor
