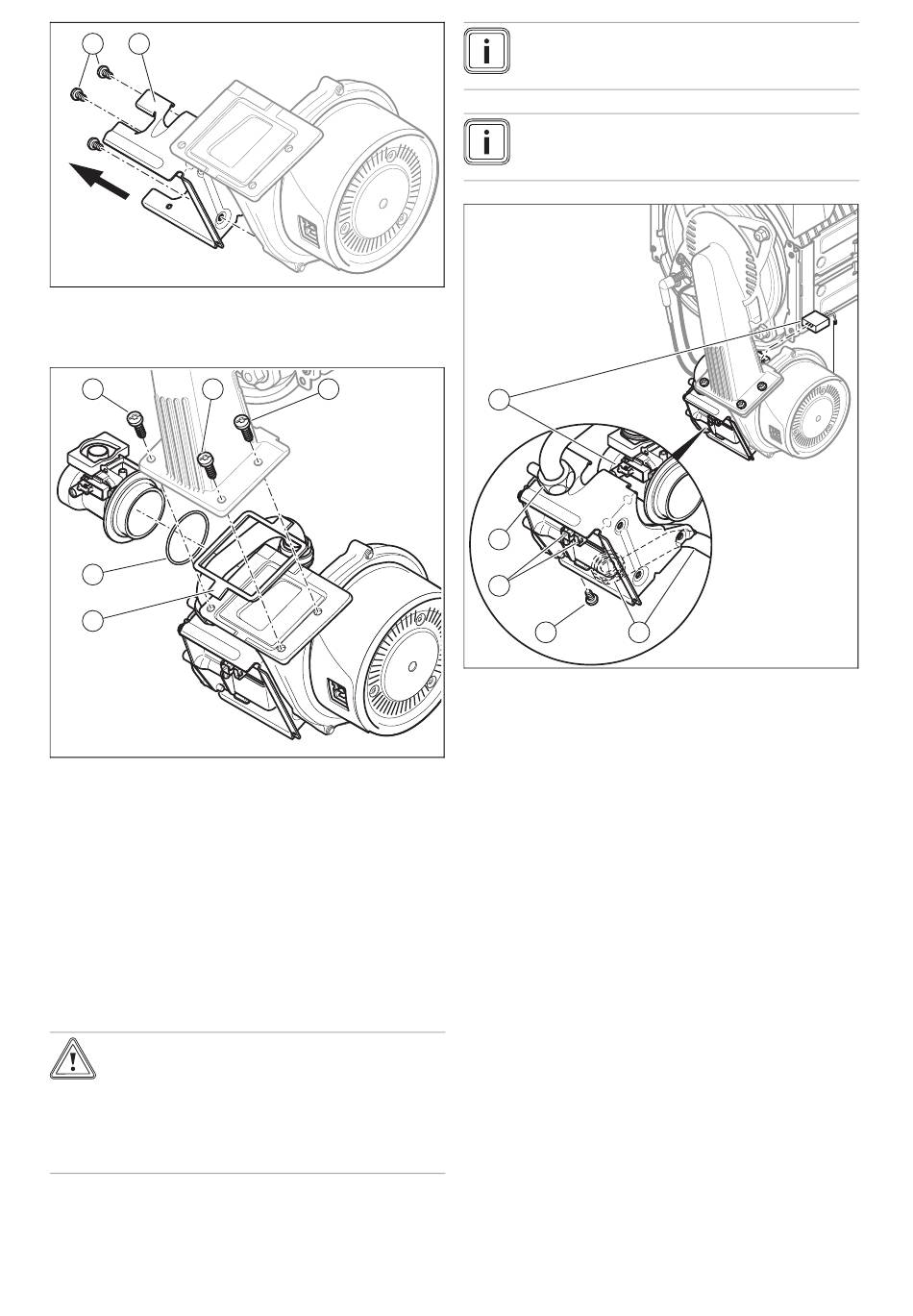

Demonteer de houder (2) van het gasblok van de venti-
lator. Maak hiervoor de drie schroeven (1) los.
12.
Vervang de defecte ventilator.
1
2
5
4
13.
Bouw de componenten in omgekeerde volgorde op-
nieuw in. Gebruik op plaats (4) en (5) absoluut nieuwe
afdichtingen. Houd u aan de vastdraaivolgorde voor de
drie schroeven die de ventilator met de mengbuis ver-
binden door de nummering (1), (2) en (3) te volgen.
14.
Schroef de gasleiding aan het gasblok. Gebruik daarbij
nieuwe afdichtingen.
15.
Houd bij het vastdraaien van de wartelmoeren het gas-
blok vast.
16.
Controleer na de montage van de nieuwe ventilator de
gassoort.
10.10.3 Gasblok vervangen
Opgelet!
Risico op materiële schade door niet toe-
gestane instelling!
▶
Verander in geen geval de fabrieksinstel-
ling van de gasdrukregelaar in het gas-
blok.
0020181591_05 Installatie- en onderhoudshandleiding
3
1
2
3
1.
2.
3.
4.
5.
6.
7.
8.
9.
Aanwijzing
Bij sommige producten zijn gasblokken zonder
gasdrukregelaar ingebouwd.
Aanwijzing
Elke vernietigde verzegeling moet hersteld wor-
den.
4
5
Haal de luchtaanzuigbuis eraf.
Trek de stekker (3) van het gasblok.
Trek de stekker aan de sensor van de venturi (1) eraf
door de grendelnok in te drukken.
Draai de beide wartelmoeren (5) en (2) van het gas-
blok. Houd bij het losdraaien van de wartelmoeren het
gasblok vast.
Los de bevestigingsschroef van het gasblok (4) van de
houder.
Haal het gasblok uit de houder.
Bouw het nieuwe gasblok in de omgekeerde volgorde
opnieuw in. Gebruik daarbij nieuwe afdichtingen.
Houd bij het vastdraaien van de wartelmoeren het gas-
blok vast.
Nadat het nieuwe gasblok gemonteerd werd, voert
u een dichtheidscontrole (dichtheidscontrole
(→ Pagina 23)), een controle van de gassoort en een
CO₂-meting uit.
