■ ■ ■ ■ ■ Galvanische isolatie (PELV)
PELV zorgt voor beveiliging door middel van een
extra lage spanning. Beveiliging tegen elektrische
schokken wordt gegarandeerd als de elektrische
voeding van het type PELV is en de installatie is
uitgevoerd zoals beschreven in lokale/nationale
voorschriften voor PELV-voedingen.
In de VLT 6000 HVAC worden zowel alle
stuurklemmen als klemmen 1-3 (AUX relais) gevoed
met of in samenhang met extra lage spanning
(PELV).
(Gegarandeerde) galvanische isolatie wordt
verkregen door aan de vereisten met betrekking tot
hogere isolatie te voldoen en door te zorgen voor de
relevante afstanden voor kruipstroom en speling.
Deze vereisten worden beschreven in de norm EN
50178.
Galvanische isolatie
■ ■ ■ ■ ■ Lekstroom
Lekstroom wordt voornamelijk veroorzaakt door de
capaciteit tussen motorfasen en de afgeschermde
motorkabel. Het gebruik van een RFI-filter bevordert
extra lekstroom, aangezien het filtercircuit is
verbonden met de aarde door middel van
condensatoren. Zie de tekening op de volgende
pagina.
De omvang van de lekstroom naar de aarde is
afhankelijk van de volgende factoren, in volgorde
van belangrijkheid:
1. Lengte van de motorkabel
2. Motorkabel met of zonder afscherming
3. Schakelfrequentie
4. RFI-filter gebruikt of niet
5. Motor ter plekke geaard of niet
De lekstroom is belangrijk voor de veiligheid
gedurende het gebruik/ de bediening van de
frequentieomvormer als (bij vergissing) de
frequentieomvormer niet geaard is.
120
®
VLT
6000 HVAC
Voor aanvullende informatie over PELV, zie RFI-
schakelaar.
De componenten die zorgen voor de elektrische
isolatie, zoals hieronder beschreven, voldoen ook
aan de eisen voor hogere isolatie en de relevante
test zoals beschreven in EN 50178.

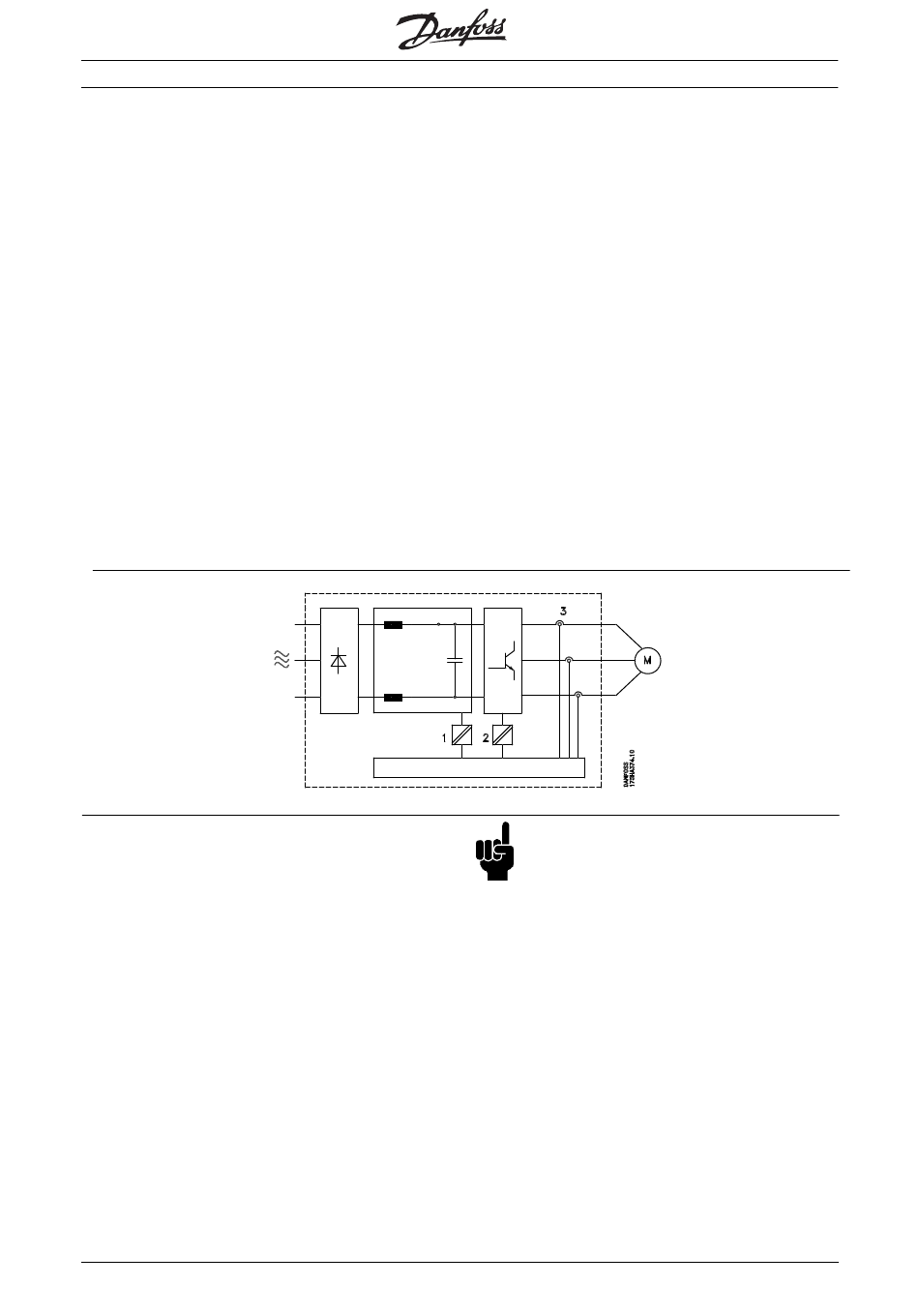

De galvanische isolatie kan worden weergegeven
op drie plaatsen (zie onderstaande tekening),
namelijk:
1. Voeding (SMPS) incl. signaalisolatie van
U
,dat de tussenkringspanning aangeeft.
DC
2. Aansturing van de IGTB's (trigger
transformers/opto-koppels).
3. Stroomtransducers (Hall-effect stroom
transducers).
OPMERKING: 550-600 V units voldoen niet aan
de PELV-vereisten volgens EN 50178.
NB!
Aangezien de lekstroom > 3,5 mA is, is
aarding voor extra hoge lekstromen nodig, hetgeen
is vereist als aan de vereisten van EN 50178 moet
worden voldaan. Gebruik nooit ELCB-relais (type A)
die niet geschikt zijn voor DC-lekstromen van drie-
fasen gelijkrichters.
Als ELCB-relais worden gebruikt, moeten deze:
-
Geschikt zijn om de installatie met DC in de
lekstroom te beschermen (3-fasen
bruggelijkrichter)
-
Geschikt zijn voor inschakelen van apperatuur
waarbij een korte pulsvormige ontlading kan
optreden.
-
Geschikt zijn voor een hoge lekstroom (300 mA)
MG.60.A7.10 - VLT is een geregistreerd handelsmerk van Danfoss
