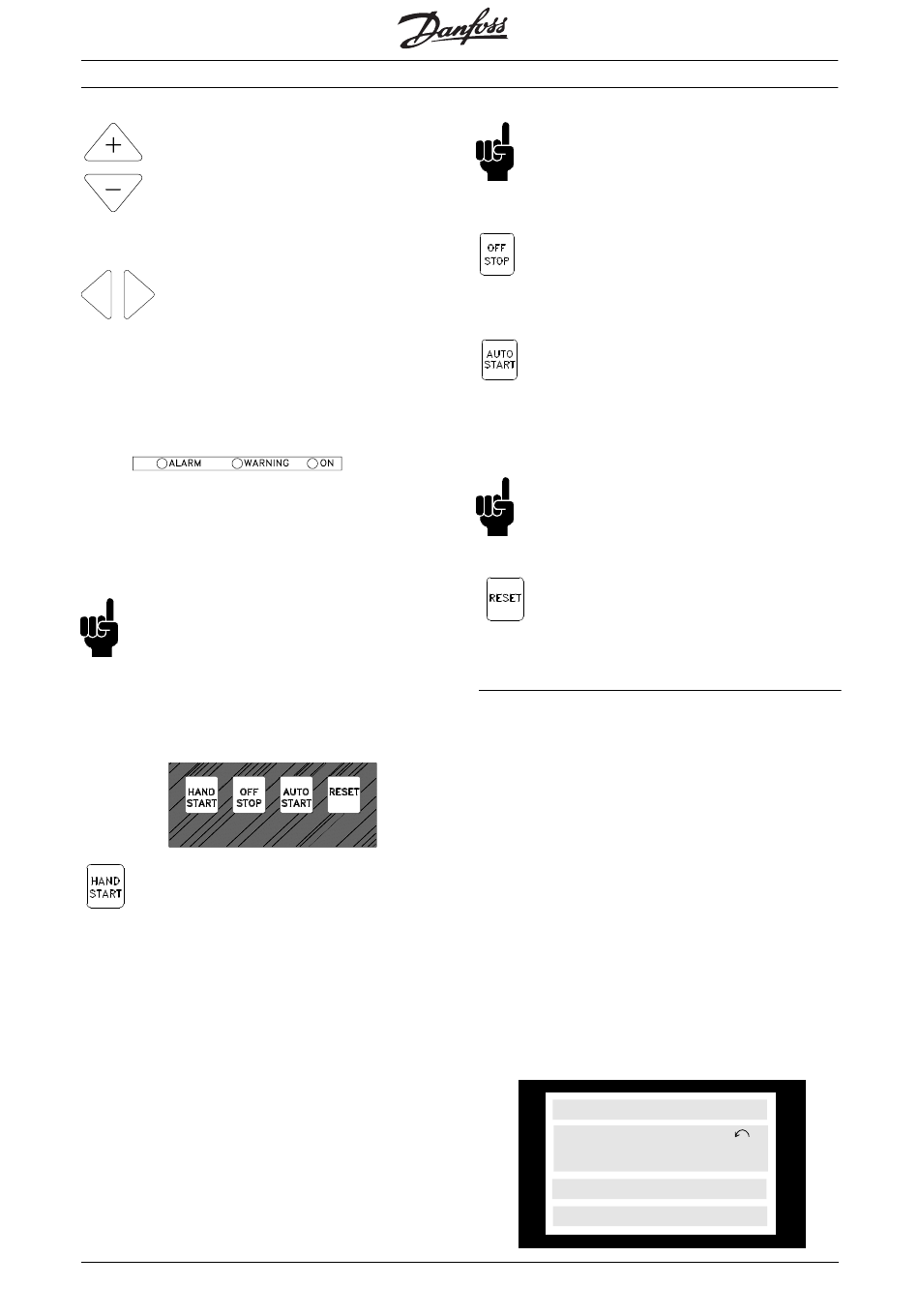

[+/-] wordt gebruikt om een paramater te
selecteren en de gekozen parameter te
wijzigen. Deze toetsen worden ook gebruikt
om de lokale referentie te wijzigen. Bovendien
worden de toetsen gebruikt in de
displaymodus om te schakelen tussen de
weergave van bedieningsvariabelen.
[<>] wordt gebruikt bij het selecteren van
parametergroep en om de cursor te
verplaatsen tijdens het wijzigen van numerieke
parameters.
■ Indicatielampjes (LED's)
Onderaan het bedieningspaneel bevinden zich een rood
alarmlampje, een geel waarschuwingslampje en een
groen netspanningslampje.
rood
geel
Als bepaalde drempelwaarden worden overschreden,
gaan de alarm- en/of waarschuwingslampjes branden,
terwijl er tegelijkertijd een status- of alarmtekst wordt
weergegeven.
NB!
De LED voor de netspanning gaat branden
wanneer er spanning op de VLT-frequentie-
omvormer wordt gezet.
■ Lokale besturing
Onder de indicatielampjes bevinden zich toetsen voor
lokale bediening.
[HAND START] wordt gebruikt als de VLT-
frequentieomvormer moet worden bediendvia
de besturingseenheid. De VLT-
requentieomvormer start de motor, omdat
een startcommando wordt gegeven door
middel van [HAND START].
Op de stuurklemmen zijn de volgende
bedieningssignalen nog actief als [HAND
START] is geactiveerd:
• Hand start - Off stop - Auto start
• Vrijloop + alarm
• Reset
• Vrijloop (inv)
• Omkeer
• Setup keuze lsb - Setup keuze msb
• Jog
• Startvoorwaarde
• Dataverandering
•
Stopcommando van seriële
communicatie
54
groen
■ Displaymode
MG.60.A7.10 - VLT is een geregistreerd handelsmerk van Danfoss
®
VLT
6000 HVAC
NB!
Als parameter 201 Minimale uitgangsfrequentie f
is ingesteld op een uitgangsfrequentie hoger dan 0
Hz, zal de motor starten en aanlopen naar deze frequentie
als [HAND START] wordt geactiveerd.
[OFF/STOP] wordt gebruikt om de
aangesloten motor te stoppen. Kan worden
geselecteerd als Actief [1] of Niet actief [0] via
parameter 013. Als de stop-functie is
geactiveerd, knippert regel 2.
[AUTO START] wordt gebruikt als de VLT-
frequentieomvormer gestuurd moet worden
via stuurklemmen en/of seriële communicatie.
Als een startsignaal actief is op de
stuurklemmen en/of de bus, start de VLT-
frequentieomvormer.
NB!
Een actief HAND-OFF-AUTO signaal via de digitale
ingangen heeft een hogere prioriteit dan de
bedieningstoetsen [HAND START]-[AUTO START].
[RESET] wordt gebruikt voor het resetten van
de VLT-frequentieomvormer na een alarm
(trip). Kan worden geselecteerd als Actief [1]
of Niet actief [0] via parameter 015 Reset op
LCP .
Bij normaal bedrijf kunnen constant 4 verschillende
bedieningsvariabelen worden weergegeven: 1.1 en 1.2 en
1.3 en 2. De huidige bedieningsstatus of alarmsignalen en
waarschuwingen die zijn opgetreden, worden getoond in
regel 2 in de vorm van een nummer. In geval van een
alarm wordt de betreffende vraag weergegeven in de
regels 3 en 4, inclusief een toelichting. Waarschuwingen
knipperen in regel 2 met een toelichting in regel 1.
Bovendien geeft het display de actieve setup.
De pijl geeft de draairichting aan; de VLT-
frequentieomvormer heeft in dit geval een actief
omkeersignaal. De pijl verdwijnt als een stopcommando
wordt gegeven of wanneer de uitgangsfrequentie
beneden de 0,01 Hz daalt. De onderste regel geeft de
status van de VLT-frequentieomvormer. Zie volgende
pagina.
De lijst op de volgende pagina geeft een overzicht van de
mogelijke bedieningsgegevens voor variabele 2 in de
displaymodus. Wijzigingen worden aangebracht met de
[+/-] toetsen.
VAR 1.1 VAR 1.2 VAR 1.3
VAR2
STATUS
MIN
SETUP
1
