■ Reductie wegens lage bedrijfssnelheid
Als een centrifugaalpomp of een ventilator wordt
bestuurd door een VLT 6000 HVAC-
frequentieomvormer, is het niet noodzakelijk de
uitgangsstroom te reduceren naar een lage
snelheid, omdat het belastingskarakteristiek van de
centrifugaalpompen/ventilatoren automatisch zorgt
voor de noodzakelijke besparing.
■ Reductie wegens lange motorkabels of kabels
met een grotere doorsnede
VLT 6000 HVAC is getest met 300 m
ongewapende/niet-afgeschermde kabel en 150 m
gewapende/afgeschermde kabel.
VLT 6000 HVAC is geschikt voor gebruik van een
motorkabel met een nominale doorsnede. Als een
kabel met een grotere doorsnede moet worden
gebruikt, is het aan te bevelen de uitgangsstroom te
verminderen met 5% voor elke stap dat de
doorsnede toeneemt.
(Toegenomen kabeldoorsnede leidt tot verhoogde
aardcapaciteit en daardoor tot een grotere
aardlekstroom.)
■ Reductie wegens hoge schakelfrequentie
Een hogere schakelfrequentie (die ingesteld moet
worden parameter 407 Modulatie frequentie) leidt
tot hogere verliezen in de elektronica van de VLT-
frequentieomvormer.
VLT 6000 HVAC heeft een pulspatroon waarin het
mogelijk is de schakelfrequentie in te stellen van
3,0 - 10,0/14,0 kHz.
De VLT-frequentieomvormer zal automatisch de
nominale uitgangsstroom I
schakelfrequentie 4,5 kHz overschrijdt.
In beide gevallen wordt de vermindering lineair
uitgevoerd tot 60% van I
De tabel geeft de min., max. en de door de fabriek
ingestelde schakelfrequenties voor VLT 6000 HVAC
units.
Schakelfrequentie [kHz]
VLT 6002-6005, 200 V
VLT 6006-6032, 200 V
VLT 6002-6011, 460 V
VLT 6016-6072, 460 V
VLT 6042-6062, 200 V
VLT 6075-6550, 460 V
VLT 6002-6011, 600 V
VLT 6016-6032, 600 V
VLT 6042-6062, 600 V
VLT 6072-6275, 600 V
124
verlagen als de
VLT,N
.
VLT,N
Min.
Max.
Fabr.
3,0
10,0
4,5
3,0
14,0
4,5
3,0
10,0
4,5
3,0
14,0
4,5
3,0
4,5
4,5
3,0
4,5
4,5
4,5
7,0
4,5
3,0
14,0
4,5
3,0
10,0
4,5
3,0
4,5
4,5
®
VLT
6000 HVAC

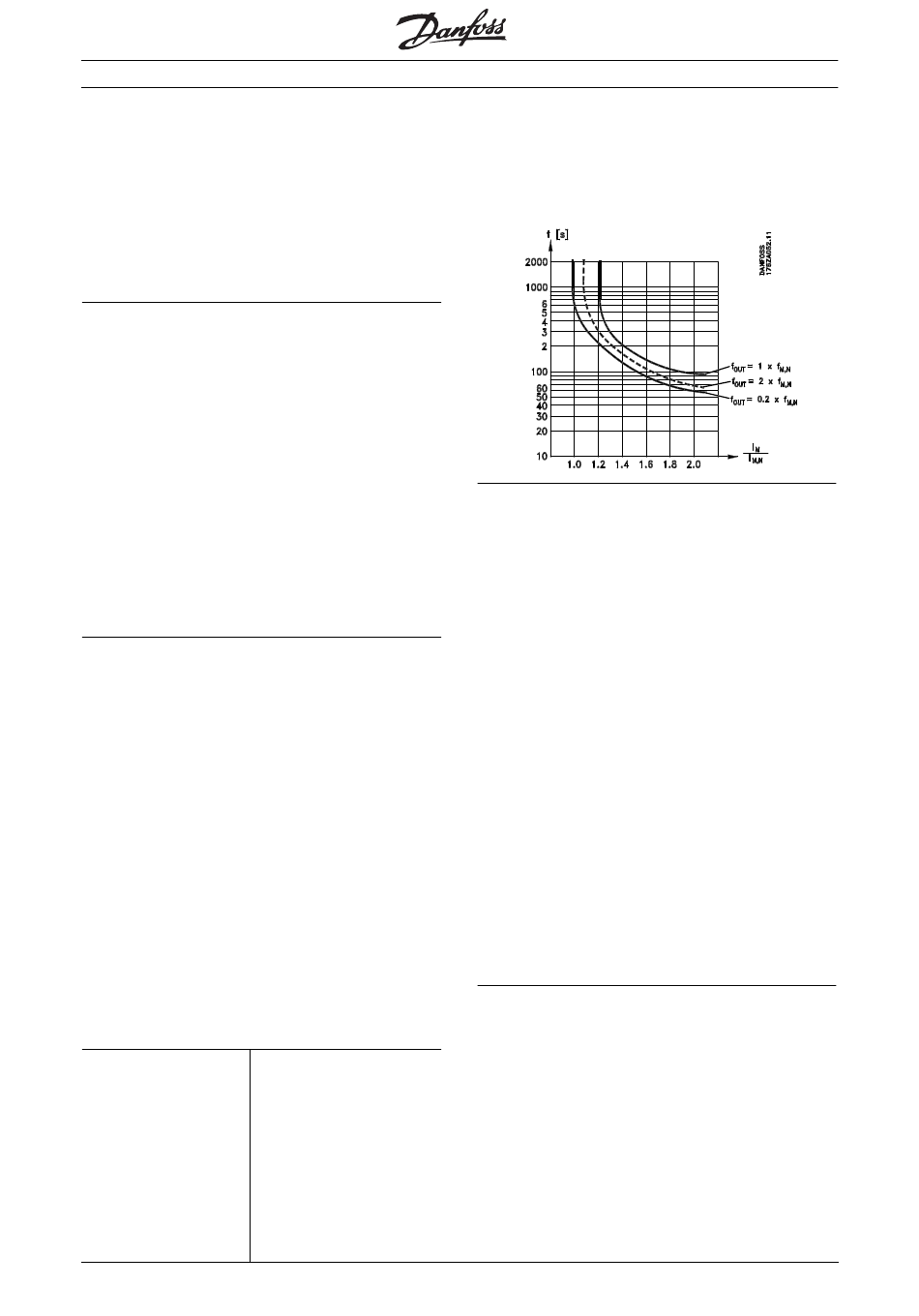

■ Thermische motorbeveiliging
De motortemperatuur wordt berekend op basis van
motorstroom, uitgangsfrequentie en tijd. Zie parame-
ter 117, Thermische motorbeveiliging.
■ Trillingen en schokken
VLT 6000 HVAC is getest volgens een procedure die
gebaseerd is op de volgende standaarden:
IEC 68-2-6:
Trilling (sinusvormig) - 1970
IEC 68-2-34:
Willekeurige breedbandtrilling
- algemene eisen
IEC 68-2-35:
Willekeurige breedbandtrilling
- hoge reproduceerbaarheid
IEC 68-2-36:
Willekeurige breedbandtrilling
- gemiddelde reproduceerbaarheid
VLT 6000 HVAC voldoet aan de betreffende eisen
als de unit is gemonteerd aan muren en op vloeren
van een productiehal of op panelen die zijn
bevestigd aan muren of vloeren.
■ Luchtvochtigheid
VLT 6000 HVAC is ontworpen volgens IEC 68-2-3,
EN 50178 p. 9.4.2.2/DIN 40040, klasse E, bij 40°C.
Zie specificaties onder Algemene technische
gegevens.
MG.60.A7.10 - VLT is een geregistreerd handelsmerk van Danfoss
