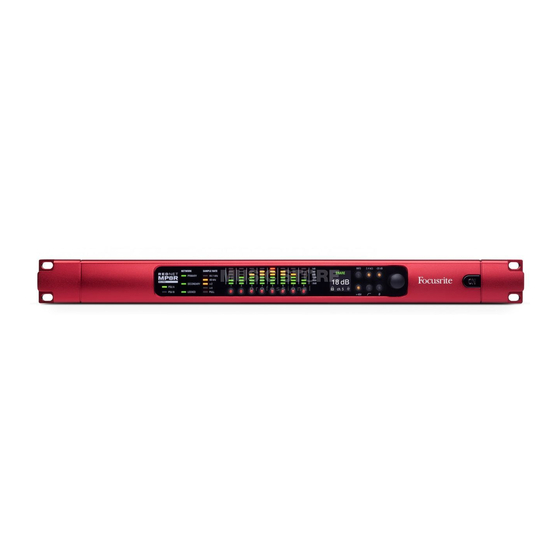

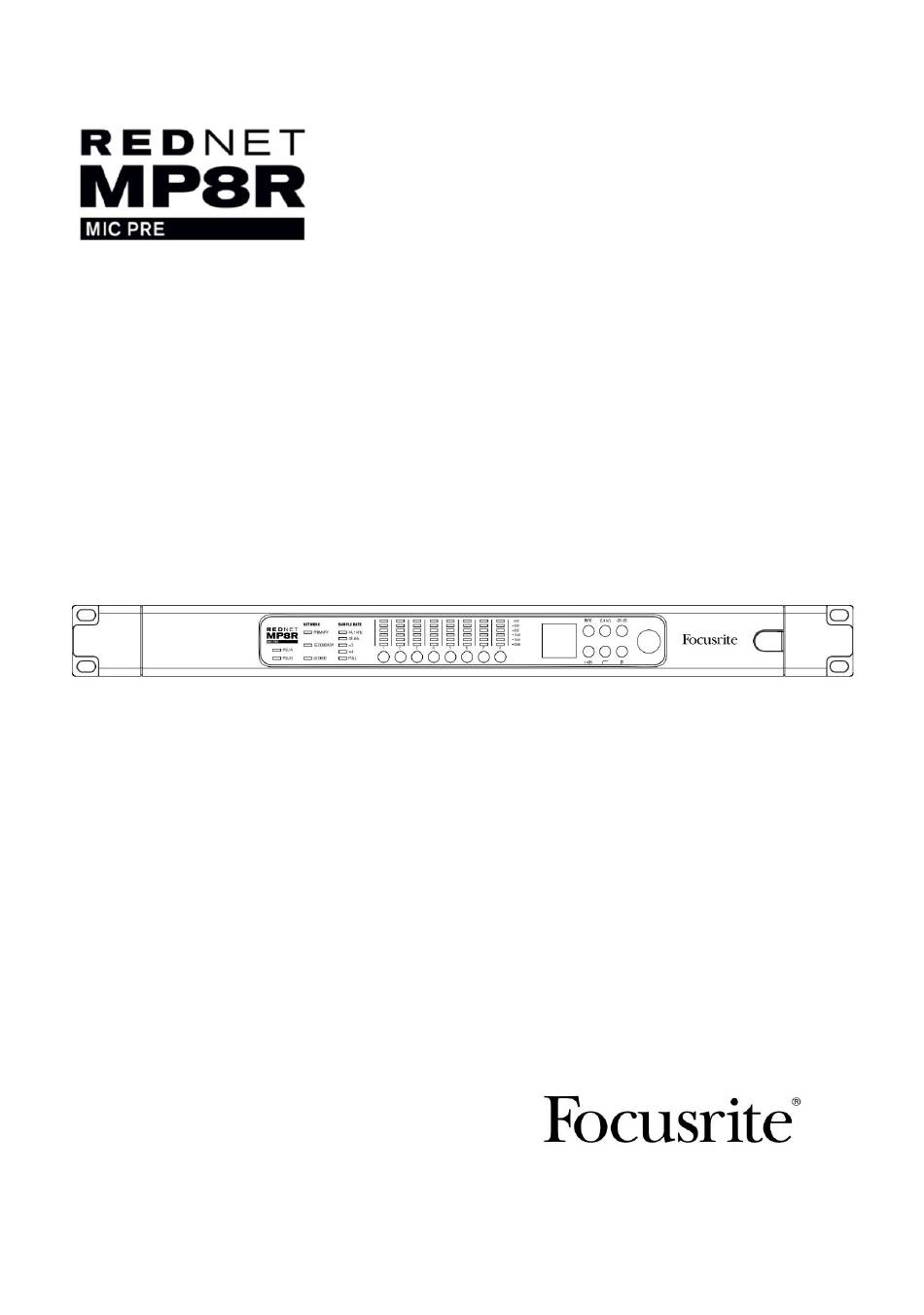

- Pagina 1 Machine Translated by Google Gebruikershandleiding www.focusrite.com FFFA001146-06...
- Pagina 2 We hebben machinevertaling gebruikt om ervoor te zorgen dat we een gebruikershandleiding in uw taal beschikbaar hebben. Onze excuses voor eventuele fouten. Als u liever een Engelse versie van deze gebruikershandleiding ziet om uw eigen vertaaltool te gebruiken, kunt u die vinden op onze downloadpagina: downloads.focusrite.com downloads.novationmusic.com...
-
Pagina 3: Inhoudsopgave
RedNet MP8R-verbindingen en -functies ........ -
Pagina 4: Over Deze Gebruikershandleiding
Machine Translated by Google Over deze gebruikershandleiding Deze gebruikershandleiding is alleen van toepassing op de RedNet MP8R microfoonvoorversterker. Het geeft informatie over het installeren van een RedNet MP8R en hoe u deze op uw systeem aansluit. Een RedNet-systeemgebruikershandleiding is ook beschikbaar op de RedNet-productpagina's van de Focusrite-website. De gids geeft een gedetailleerde uitleg van het RedNet-systeemconcept, zodat u een grondig begrip van de mogelijkheden krijgt. -
Pagina 5: Invoering
Kanalen kunnen op afstand worden bediend via het RedNet Control-softwarepakket, Pro Tools en MIDI, of OCA (Open Control Architecture) met toekomstige firmware-updates. Het frontpaneel van de RedNet MP8R bevat een set LED's om de netwerkstatus, samplefrequentie en klokbronnen te bevestigen, evenals de invoer- en versterkingsinstellingen van elke microfoonversterker. -
Pagina 6: Krijg Gecompenseerde Gesplitste Uitgangen
Krijg gecompenseerde gesplitste uitgangen De RedNet MP8R is in staat om twee uitgangen van elk microfoonkanaal te leveren: een direct en een tweede automatisch gain- gecompenseerd om een constant niveau te leveren. Met deze opstelling kan één technicus (bijvoorbeeld FOH) de analoge microfoonversterking regelen zonder het signaalniveau te beïnvloeden dat wordt ontvangen door een tweede technicus op het netwerk. -
Pagina 7: Installatie Gids
Wordt niet gebruikt in de geschakelde modus. • VERGRENDELD – Brandt wanneer een geldig synchronisatiesignaal wordt ontvangen van het netwerk, of wanneer de RedNet MP8R-eenheid is Network Master. 4. Indicatoren voor RedNet-samplefrequentie Vijf oranje indicatoren: 44,1 kHz, 48 kHz, x2 (veelvoud van 44,1 of 48), x4 (veelvoud van 44,1 of 48) en samplefrequentie PULL UP/DOWN. - Pagina 8 Machine Translated by Google Voorpaneel . . . Voortgezet 6. OLED-scherm Geeft de netwerknaam van het momenteel geselecteerde kanaal en de versterkingswaarde aan en of Control Lockout of Gain Compensation actief is. Verandert ook om lokale en netwerkconfiguratie-instellingen weer te geven in de INFO-modus.
-
Pagina 9: Achter Paneel
Vergrendelende etherCON-connector voor het Dante-netwerk. Gebruik een standaard Cat 5e of Cat 6 netwerkkabel om verbinding te maken met een lokale Ethernet-switch om de RedNet MP8R aan te sluiten op het RedNet-netwerk. Naast elke netwerkaansluiting bevinden zich LED's die oplichten om een geldige netwerkverbinding plus netwerkactiviteit aan te geven. Zie pagina 14 voor details over aansluitingen. -
Pagina 10: Stroomaansluiting
Stroomaansluiting IEC-netsnoerbevestigingsclips RedNet MP8R wordt geleverd met twee bevestigingsclips voor het IEC-netsnoer. Deze voorkomen het per ongeluk losraken van een netsnoer tijdens gebruik. Wanneer de unit voor het eerst wordt geïnstalleerd, moeten de borgclips worden bevestigd aan de stroomingangen op het achterpaneel. -
Pagina 11: Fysieke Eigenschappen
Het AC stroomverbruik van de RedNet MP8R is 30VA. Houd er rekening mee dat er geen zekeringen zijn in RedNet MP8R of andere door de gebruiker vervangbare componenten van welk type dan ook. Raadpleeg het Customer Support Team voor alle onderhoudsproblemen (zie "Klantenondersteuning en service... -
Pagina 12: Rednet Mp8R-Bediening
Firmware-updates worden automatisch gestart en afgehandeld door de RedNet Control-applicatie. *Het is belangrijk dat de firmware-updateprocedure niet wordt onderbroken – hetzij door de stroom naar de RedNet MP8R of de computer waarop RedNet Control draait uit te schakelen, hetzij door de verbinding met het netwerk te verbreken. -
Pagina 13: Andere Componenten Van Het Rednet-Systeem
RedNet Control geeft de status weer van de RedNet-eenheden die in het systeem aanwezig zijn, waarbij een afbeelding wordt weergegeven die elke hardware-eenheid vertegenwoordigt. De afbeelding hierboven toont het RedNet MP8R RedNet Control-beeld. Het signaalniveau, de versterking en de ingangsfunctie-instellingen worden voor elk kanaal aangegeven. Gebruik de Live- en Setup-knoppen bovenaan de afbeelding om de weergave te wijzigen. -
Pagina 14: Id (Identificatie)
Opmerkingen: - De standaard is "Uit" - 16 kanalen zijn beschikbaar, waardoor maximaal 16 onafhankelijke RedNet MP8R-besturingspaden mogelijk zijn - Twee apparaten mogen niet op hetzelfde MIDI-kanaal zijn ingesteld - MIDI-kanaalselectie wordt opgeslagen met de computer, niet met het apparaat. Daarom is het mogelijk dat bij het besturen van hetzelfde apparaat vanaf een andere computer de MIDI-kanaaltoewijzing niet langer hetzelfde is. -
Pagina 15: Bijlage
Machine Translated by Google BIJLAGE Connector pin-outs Ethernet-connector Cat 6 kern Type connector: RJ-45-contactdoos Wit + Oranje Ethernet (Dante) Geldt voor: Oranje Wit + Groen Blauw Wit + Blauw Groente Wit + Bruin Bruin XLR-connectoren XLR-3-recipiënt Type connector: Signaal Scherm Geldt voor: Audio-ingang Heet (+ve) -
Pagina 16: Prestaties En Specificaties
Machine Translated by Google PRESTATIES EN SPECIFICATIES Microfooningangen 10dB tot 65dB in stappen van 1dB Versterkingsbereik Elektronisch gebalanceerd, Zin = 2,4 kÿ/10 kÿ (schakelbaar); Ingangen standaard op 2,4 kÿ wanneer het apparaat niet Type wordt gevoed Maximaal ingangsniveau 29dBu ±0,5; min winst met pad voor 0dBFS, Rs = 150ÿ Minimaal ingangsniveau -46dBu ±0,5;... - Pagina 17 Machine Translated by Google Indicatoren Groene led. Brandt wanneer een AC-ingang is toegepast en alle DC-uitgangen aanwezig zijn. Primaire PSU (A) Secundaire PSU (B) Groene led. Brandt wanneer een AC-ingang is toegepast en alle DC-uitgangen aanwezig zijn. Groene led. Geeft aan dat er een netwerkverbinding aanwezig is op de primaire poort in redundante modus. In Primair netwerk de geschakelde modus zorgt een geldige netwerkverbinding op de primaire of secundaire netwerkpoort ervoor dat deze LED gaat branden.
-
Pagina 18: Focusrite Rednet Garantie En Service Uw Product
Houd er rekening mee dat als u een Focusrite-product koopt buiten uw land van verblijf of bedrijf, u niet het recht hebt om uw plaatselijke Focusrite-distributeur te vragen om deze beperkte garantie na te komen, hoewel u wel een vergoeding kunt vragen voor reparatie buiten de garantie.
